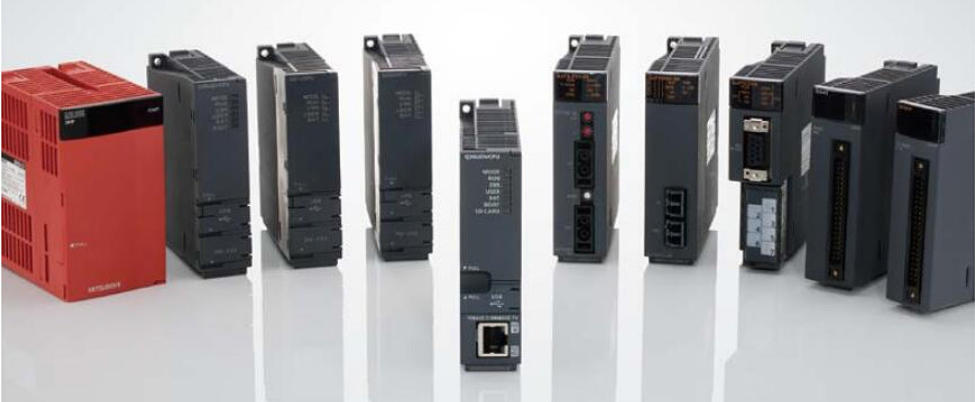

根据输出类型的不同，三菱Q系列PLC的数字量输出模块可以分为继电器输出型、可控硅（晶闸管）输出型和晶体管输出型（包括源型和漏型）；

继电器输出型包括QY10和QY18A。

QY10的输出点数为16点，其负载电压为24v DC或者240 v AC，负载电流为2A；QY10有一个输出公共端（TB17），公共端能承受的最大电流为8A。当所有的通道都处于ON状态时，消耗基板5V电流430mA；

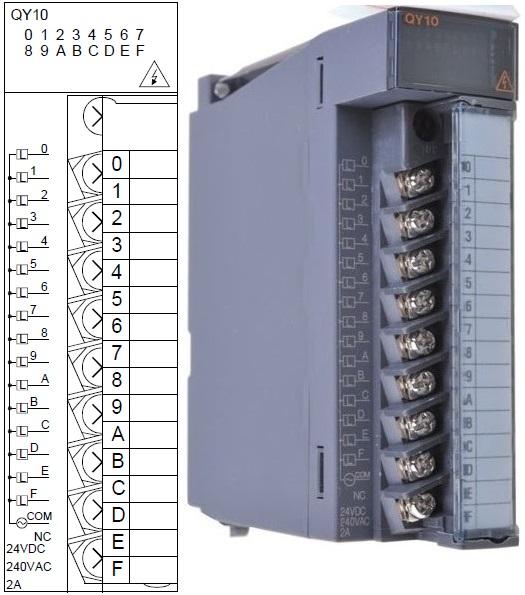

下图是QY10的外观图：

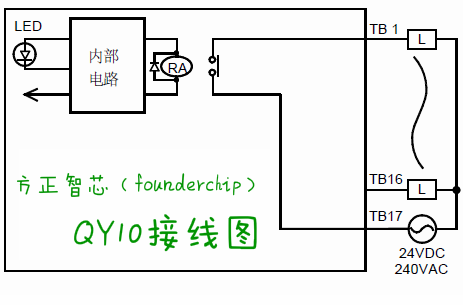

QY10使用18点的端子排（TB1~TB18），其中TB17为公共端，TB18为空端子，其内部/外部接线原理图如下：

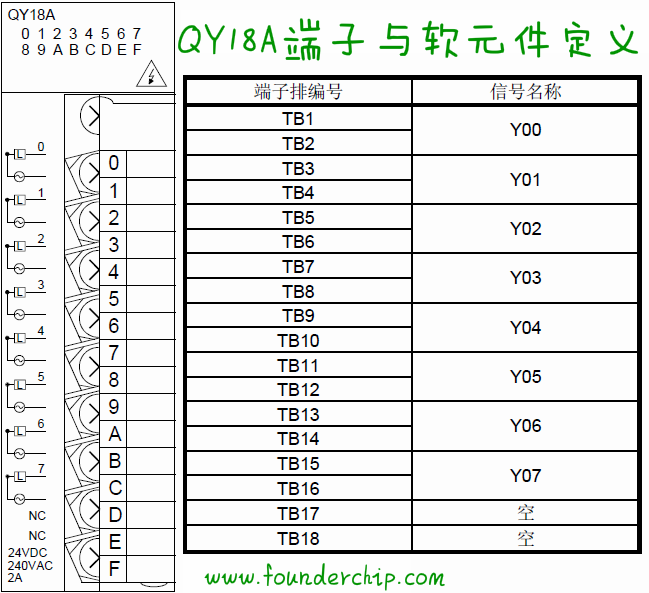

QY18A也是继电器输出型，有8路输出；它的负载电压为24v DC或者240 v AC，负载电流为2A；当所有的通道都处于ON状态时，消耗基板5V电流430mA；与QY10的不同处在于它的每一路输出均为独立输出（没有公共端），使用18点的接线端子（TB1~TB18），每两个一组,（比如：TB1和TB2对应Y00，依次类推，TB17和TB18保留），如下图：

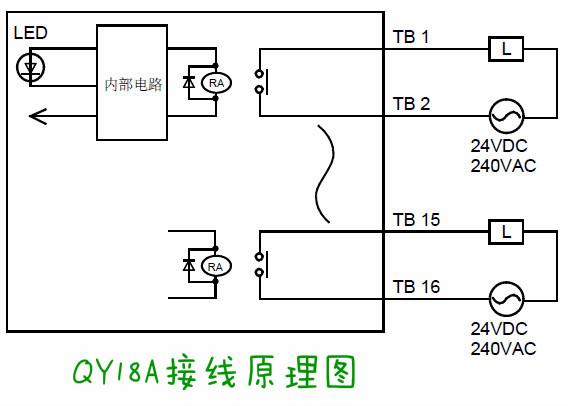

QY18A的接线原理图如下：

下面来看看可控硅（晶闸管）输出型模块—QY22。

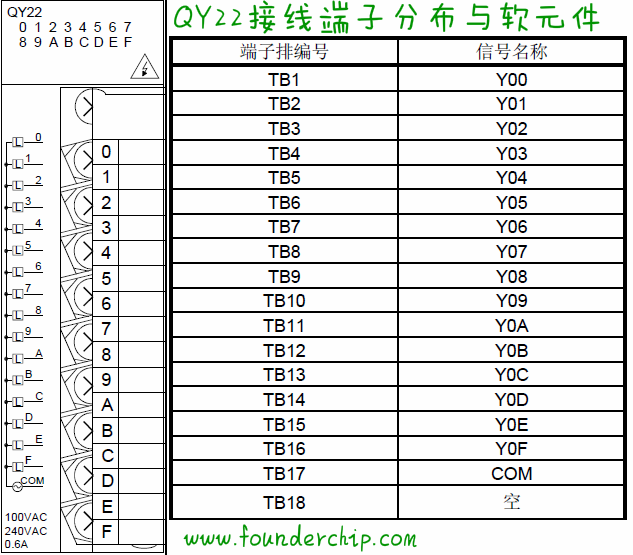

QY22有16路输出，其隔离方式为光电隔离；使用18点端子排（TB1~TB18），TB17为公共端，TB18保留；负载的电压范围100v AC~240v AC，每一通路最大输出电流0.6A ，公共端（TB17）最大承载电流4.8A；当所有的通道均处于接通（ON）状态时，模块消耗基板5V电流250mA。下面是QY22的端子分布与软元件对应图：

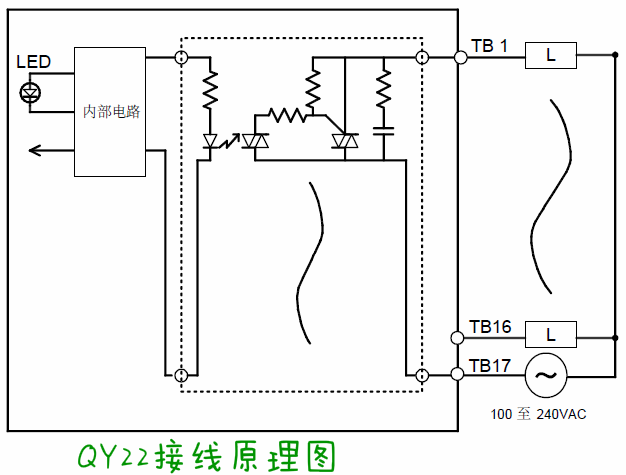

QY22的接线原理图如下：

Q系列PLC的数字量晶体管输出模块分为源型和漏型。

所谓源型（PNP），是指电流的方向是从模块的输出通道流出到负载，因此其公共端应连接正极（+24V）；

所谓漏型（NPN），是指电流的方向是从负载流入到模块的输出通道，因此其公共端应连接负极（0V）；

Q系列PLC的源型数字量输出模块包括：QY80和QY81P；

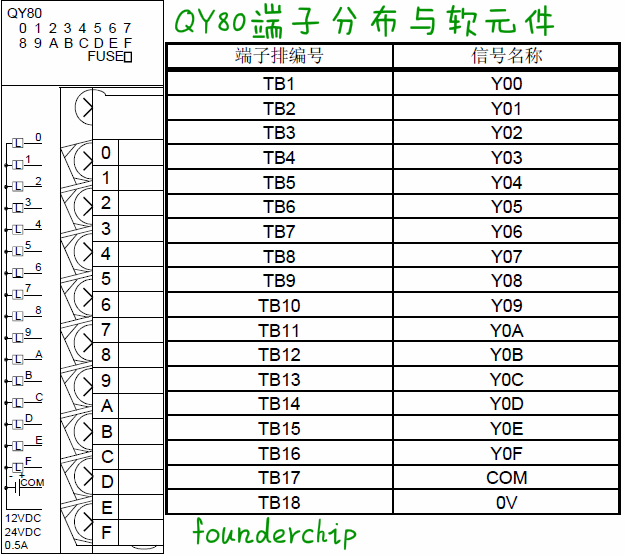

QY80的输出点数为16点，隔离方式为光电隔离；负载电压范围12v~24v DC ,每一个通道的最大负载电流为0.5 A；使用18点的接线端子（TB1~TB18），公共端为TB17，公共端的最大负载电流为4A；TB18接负极（0v）；QY80内有过电流保险丝，额定电流6.7A，熔断电流50A；当所有的通道均处于接通（ON）状态时，模块消耗基板5V电流80mA。下面是QY80的端子分布与软元件的对应图：

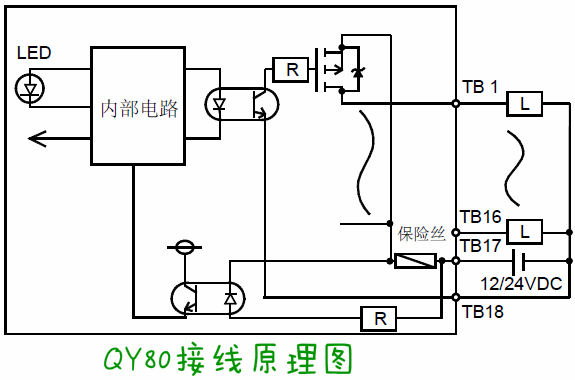

QY80的接线原理图如下（TB17接+24V，TB18接0V）：

QY81P的输出点数为32点，采用光电隔离；负载电压范围12v DC~24v DC，每个通道的最大负载电流为0.1 A；采用37针 D-SUB连接器（17,18,36为公共端），公共端的最大负载电流为2A；当所有的通道均处于接通（ON）状态时，模块消耗基板5V电流95mA。

漏型输出的模块包括：QY40P、QY41P、QY50和QY70等，这里我们以QY50为例，看看漏型模块的特点。

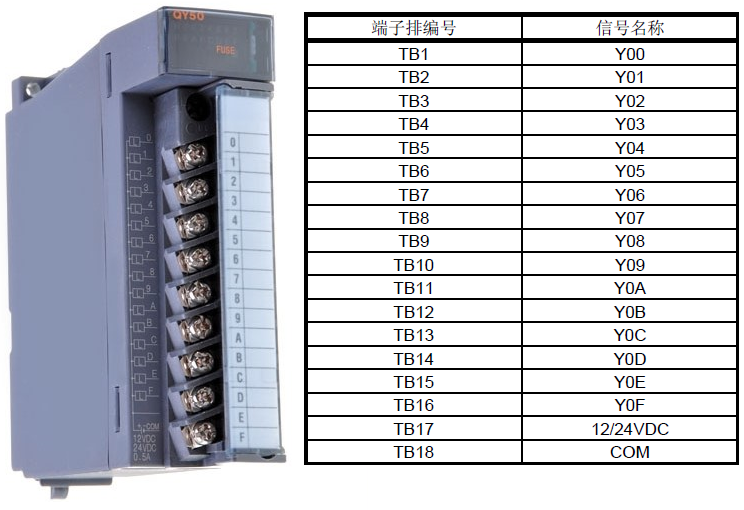

QY50的输出点数为16点，采用光电隔离；负载电压范围12v DC~24v DC，每个通道的最大负载电流为0.5A，公共端（TB18）的最大电流为4A；QY50内有过电流保险丝，额定电流6.7A，熔断电流50A；当所有的通道均处于接通（ON）状态时，模块消耗基板5V电流80mA；下图是QY50的外观与端子分布：

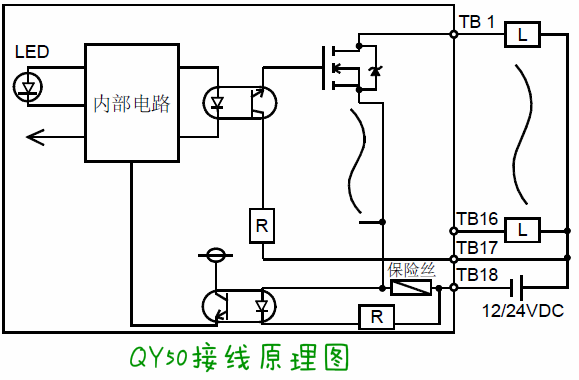

QY50的接线原理图如下（TB18接0V，TB17接+24V）：
