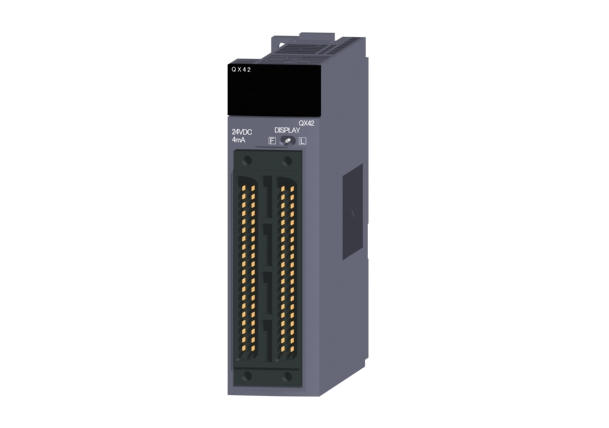

一、基本信息

• 型号：QX42（Q 系列，64 点 DC 输入）

• 输入形式：漏型（NPN）、正公共端（COM 接 + 24V）

• 输入点数：64 点（占用 PLC 64 点 I/O）

• 连接器：40 针 ×2（A6CON1/A6CON2）

• 适用 PLC：MELSEC-Q 系列 CPU（Q00J/Q01/Q02/Q03UD 等）

• 编程软件：GX Works2、GX Developer

• 重量：约 0.143 kg

二、电气规格（输入侧）

• 额定电压：DC24V（允许范围 20.4～28.8V，纹波≤5%）

• 额定电流：约 4 mA / 点（DC24V 时）

• 输入阻抗：约 5.6 kΩ

• ON 条件：≥DC19V 且 ≥3 mA

• OFF 条件：≤DC11V 且 ≤1.7 mA

• 公共端配置：32 点 / COM，共 2 个 COM（COM1：X0～X1F；COM2：X20～X3F）

• 最大同时输入：64 点全 ON（无降额）

三、响应时间（软件可设，默认 10ms）

• OFF→ON：1 / 5 / 10 / 20 / 70 ms

• ON→OFF：1 / 5 / 10 / 20 / 70 ms

• 高速型 QX42-S1：0.1～1 ms（另购）

四、隔离与耐压

• 隔离方式：光电耦合器（每点独立隔离）

• 绝缘耐压：AC560Vrms / 3 周期（对地）

• 绝缘电阻：≥10 MΩ（DC500V 兆欧表）

• 防护等级：IP2X（防尘、防手指接触）

五、电源消耗（PLC 总线侧）

• 内部 5V DC：75 mA（全点 ON 时）

六、环境条件

• 工作温度：0～55°C

• 存储温度：-25～75°C

• 湿度：10～90% RH（无凝露）

• 振动：IEC 61131-2，10～57Hz：0.075mm；57～150Hz：1g

• 冲击：IEC 61131-2，15g（11ms）

七、外形尺寸（同 QX40/QX41）

• 宽 × 高 × 深：27.4 × 98 × 90 mm

• 安装：Q 系列基板 1 插槽 / 35mm DIN 导轨（配 Q6DIN1）

八、LED 显示与拨钮

• 状态 LED：每点 1 个（ON 亮红灯）

• DISPLAY 拨钮：F = 前 32 点（X0～X1F）；L = 后 32 点（X20～X3F）

九、合规标准

• 认证：UL/cUL、CE（EMC/RoHS）、KC、LR、DNV、ABS、RINA、B

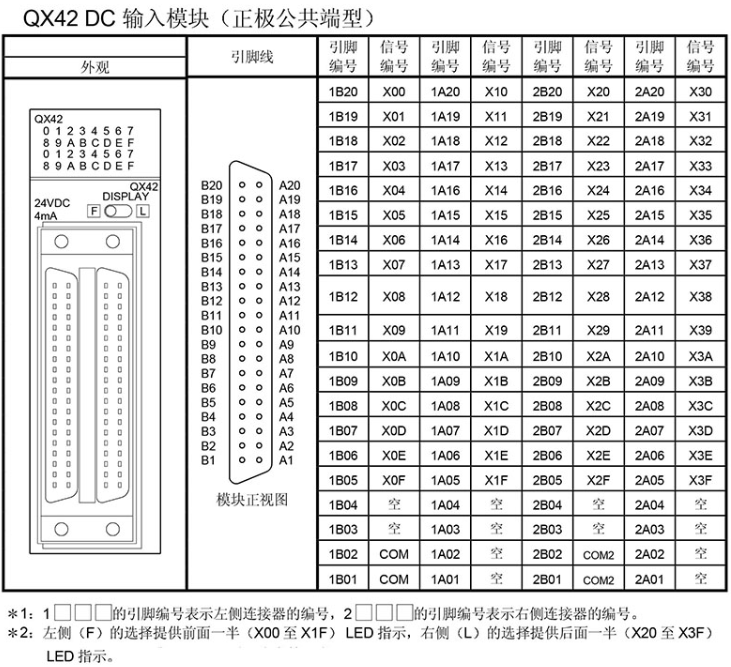

• 十、接线原理图

•

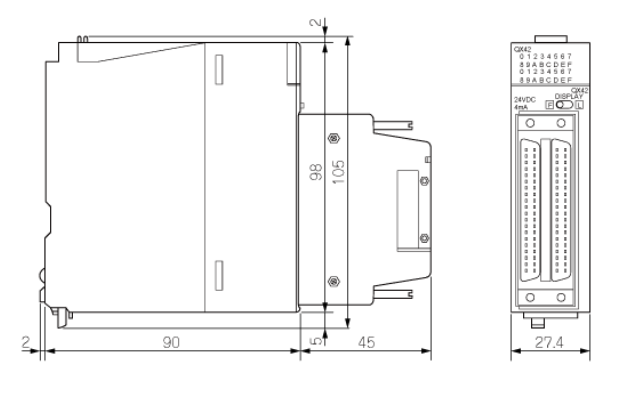

• 十一、尺寸图
