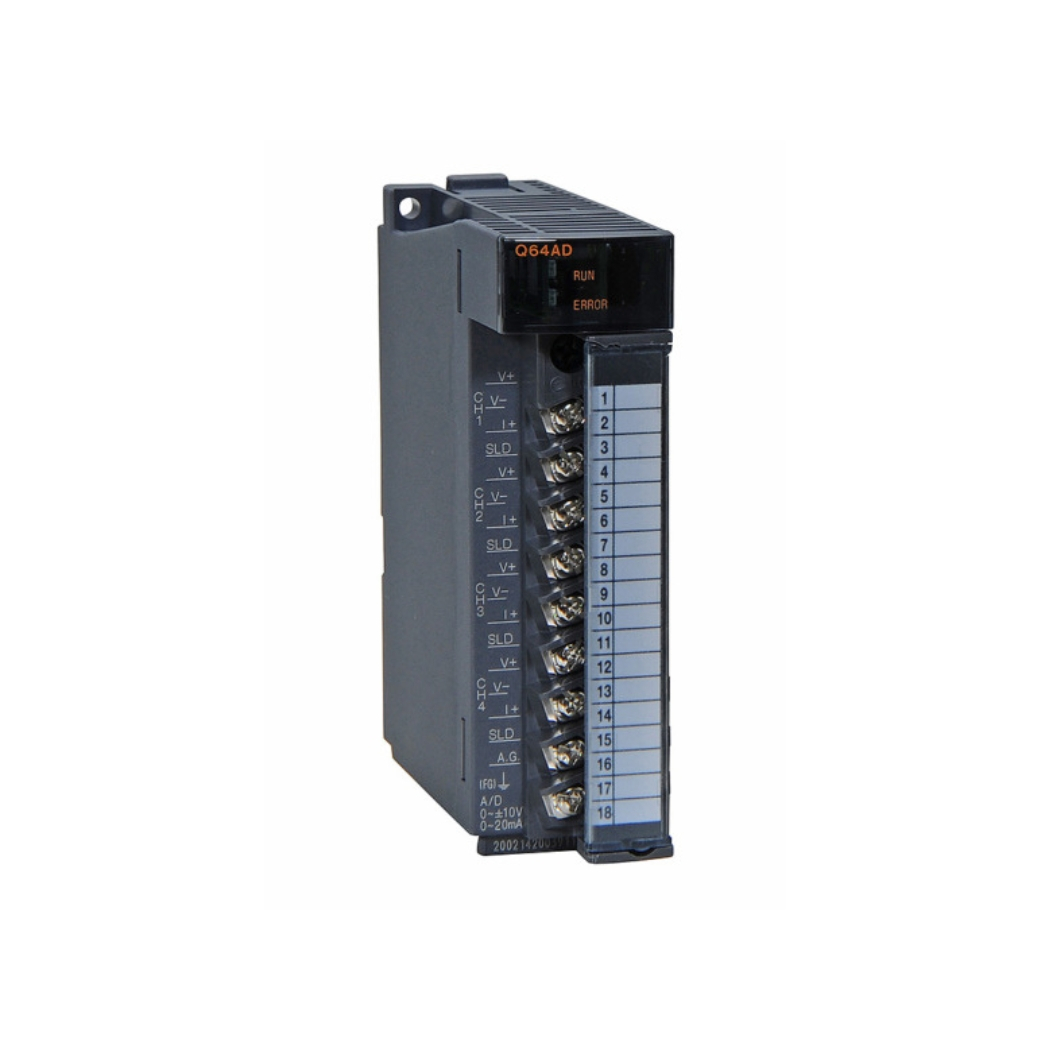

Q64AD是三菱Q系列PLC的一个四通道模拟量输入模块，主要功能是将外部的电压或电流信号转换为数字量，供PLC的CPU 进行处理。
| 项目 | 规格 |
|---|
| 型号 | Q64AD | | 通道数 | 4通道-
| | 输入信号 | 电压：-10V 到 +10V
电流：0 到 20mA - | | 转换速度 | 80μs/通道- | 分辨率
(正常/高分辨率模式) | 电压：2.5mV / 0.625mV
电流：5μA / 1.25μA - | | 数字输出范围 | 0–4000, -4000–4000, 0–12000, 等- | | 接线端子 | 18点端子排- | | I/O占用点数 | 16点 |
输入规格| 项目 | 参数 |
|---|
| 输入阻抗 | 电压输入：1 MΩ； 电流输入：250 Ω--
| | 输入范围 (电压) | -10 至 10 V， 0 至 10 V， 0 至 5 V， 1 至 5 V-- | | 输入范围 (电流) | 0 至 20 mA， 4 至 20 mA-
| | 绝对最大输入 (电压) | ±15 V- | | 绝对最大输入 (电流) | ±30 mA- |
精度与分辨率| 输入范围 | 数字输出值（正常分辨率模式） | 最大分辨率 | 精度 (0 至 55°C) |
|---|
| 0 至 10 V | 0 至 4000 | 2.5 mV | ±0.4% (±16 数字量) | | 0 至 5 V | 0 至 4000 | 1.25 mV | ±0.4% (±16 数字量) | | 1 至 5 V | 0 至 4000 | 1.0 mV | ±0.4% (±16 数字量) | | -10 至 10 V | -4000 至 4000 | 2.5 mV | ±0.4% (±16 数字量) | | 0 至 20 mA | 0 至 4000 | 5 μA | ±0.4% (±16 数字量) | | 4 至 20 mA | 0 至 4000 | 4 μA | ±0.4% (±16 数字量) |
适用标准| 项目 | 适用 |
|---|
| 安全标准 | UL/cUL, CE (EMC), UKCA- | | 船级社认证 | ABS, BV, DNV GL, LR, NK, RINA-- | | RoHS指令 | 符合- | | REACH法规 | 超过阈值（含铅等物质） |

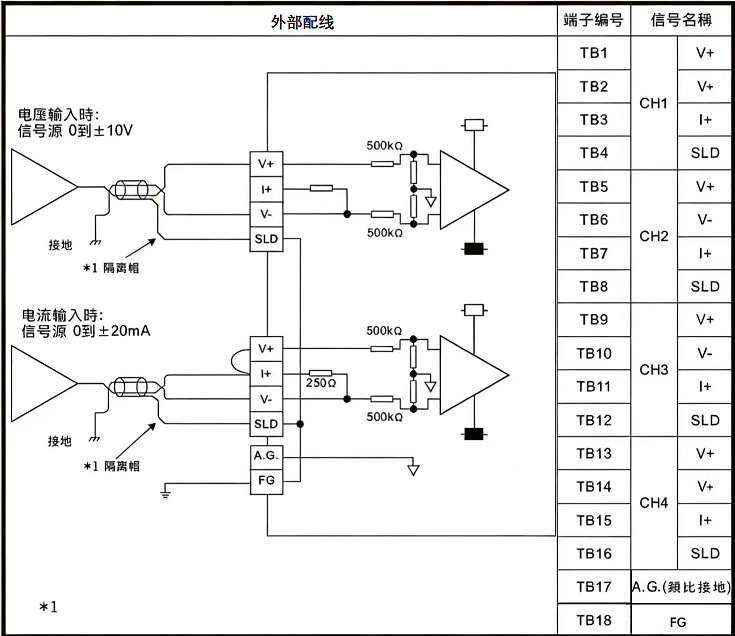

接线原理图
