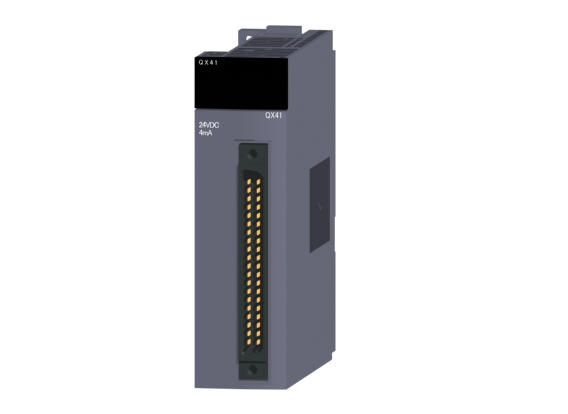

一、基础信息

• 型号：QX41

• 类型：DC24V 输入模块（正公共端 / 漏型 NPN）

• 输入点数：32 点（占用 PLC 32 点 I/O）

• 接线方式：40 针连接器 ×1（适配 A6CON1~4 接头）

• 安装：Q 系列主基板 / 扩展基板插槽

• 二、电气规格

• 额定输入电压：DC24V

• 允许电压范围：DC20.4V～28.8V（-15%～+20%）

• 额定输入电流：约 4mA / 点（DC24V）

• 输入阻抗：约 5.6kΩ

ON/OFF 阈值

• ON 条件：≥DC19V 且 ≥3mA

• OFF 条件：≤DC11V 且 ≤1.7mA

三、公共端与逻辑

• 公共端：32 点共用 1 个 COM

• COM 接法：接 DC24V(+)

• 动作逻辑：

• 输入端子接 0V(GND) → ON

• 输入端子悬空 / 接 24V → OFF

• 适配设备：NPN 传感器、干接点按钮、拨码开关

四、响应时间（软件可选）

• 1ms / 5ms / 10ms / 20ms / 70ms

• 出厂默认：10ms

五、隔离与耐压

• 隔离方式：光电耦合器隔离

• 绝缘耐压：AC560Vrms / 3 周期（海拔 2000m）

• 绝缘电阻：≥10MΩ（DC500V 兆欧表）

• 防护等级：IP2X

六、电源消耗

• 内部 5V 总线耗电：75mA（典型值，全点 ON）

七、机械规格

• 尺寸（宽 × 高 × 深）：27.4 × 98 × 90 mm

• 重量：约 0.123kg

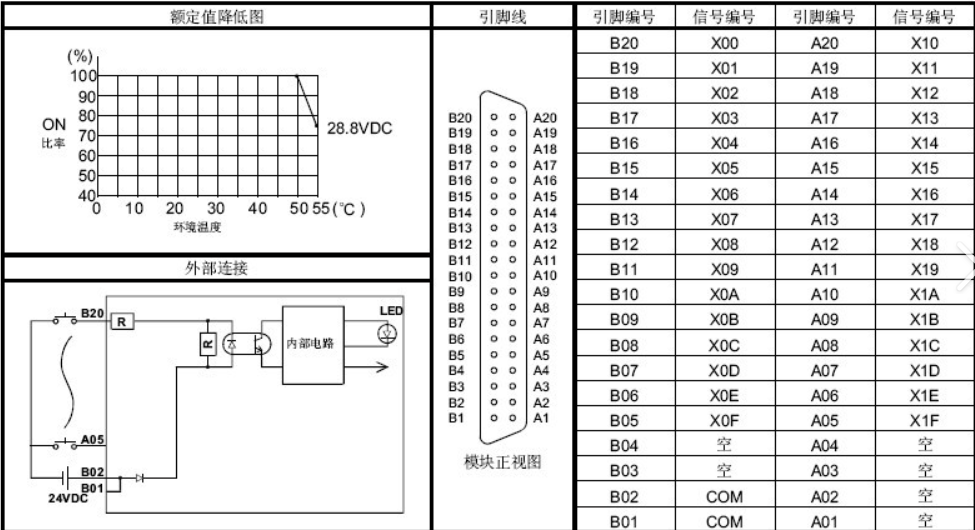

八、接线原理图

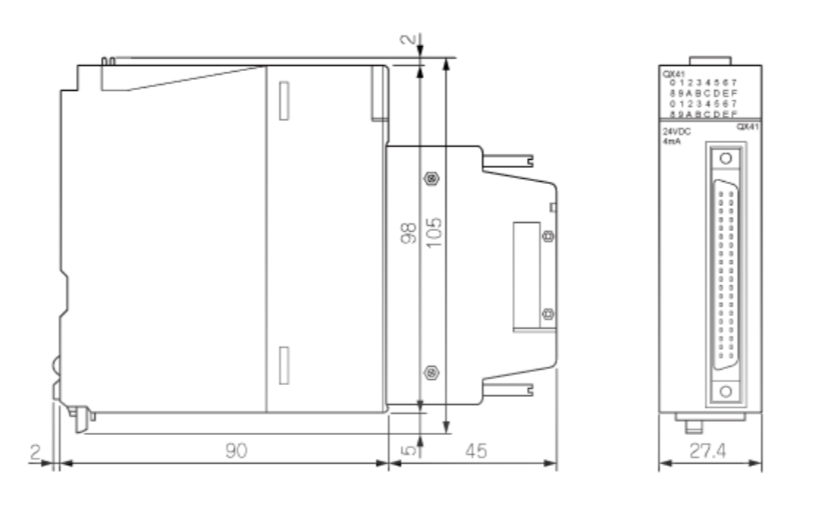

九、尺寸图
