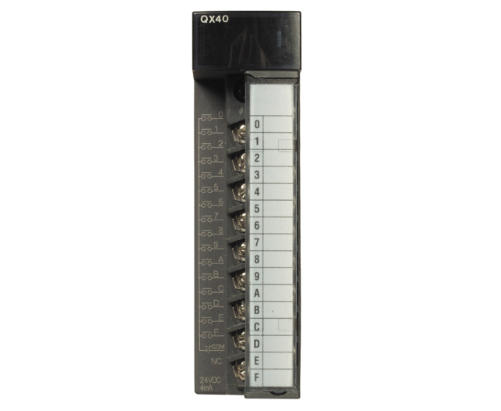

型号：QX40

一、规格概览

二、电气额定参数

• 额定输入电压：DC24V

• 允许电压范围：DC20.4V～28.8V（-15%～+20%）

• 输入电流：约 4mA / 点（DC24V 时）

ON/OFF 阈值

• 输入 ON 电压：≥ DC19V

• 输入 OFF 电压：≤ DC11V

• 输入 ON 电流：≥ 3mA

• 输入 OFF 电流：≤ 1.7mA

三、公共端与逻辑

• 公共端：1 个 COM 端，16 点共用

• COM 接线：接 DC24V(+)

• 动作逻辑：

• 输入端子接 0V(GND) → 输入 ON

• 输入端子悬空 / 接 24V → 输入 OFF

• 适配：NPN 传感器、干接点按钮、拨码开关

四、响应时间

软件参数可设置：1ms / 5ms / 10ms / 20ms / 70ms出厂默认：10ms

五、隔离与耐噪

• 隔离方式：光电耦合器隔离

• 绝缘耐压：AC500V 1 分钟

• 绝缘电阻：≥10MΩ（DC500V 兆欧表）

六、电源消耗

• 内部 5V 总线耗电：0.07A（70mA）

七、结构与接线

• 接线方式：螺丝端子台（M3 螺丝）

• 占用 I/O 点数：16 点

• 外形尺寸：宽 27.4 × 高 98 × 深 90 mm

八、同型号速记对比

• QX40：16 点 DC24V 漏型 (NPN) 端子台

• QX80：16 点 DC24V 源型 (PNP) 端子台

• QX41：32 点 漏型 40 针连接器

• QX81：32 点 源型 37 针 D-Sub 连接器

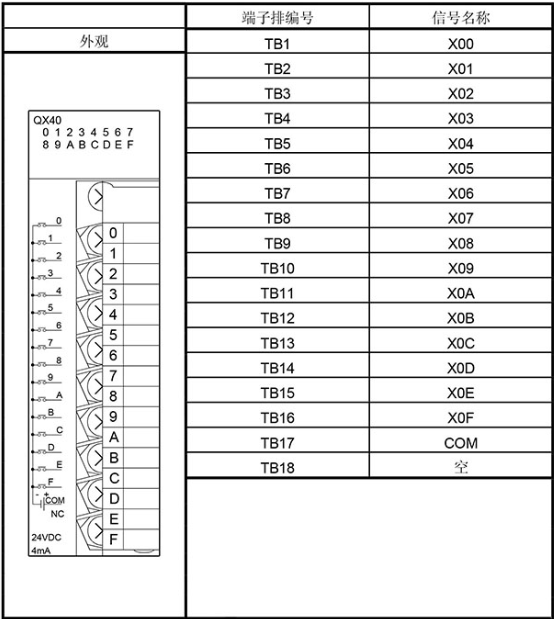

九、接线原理图

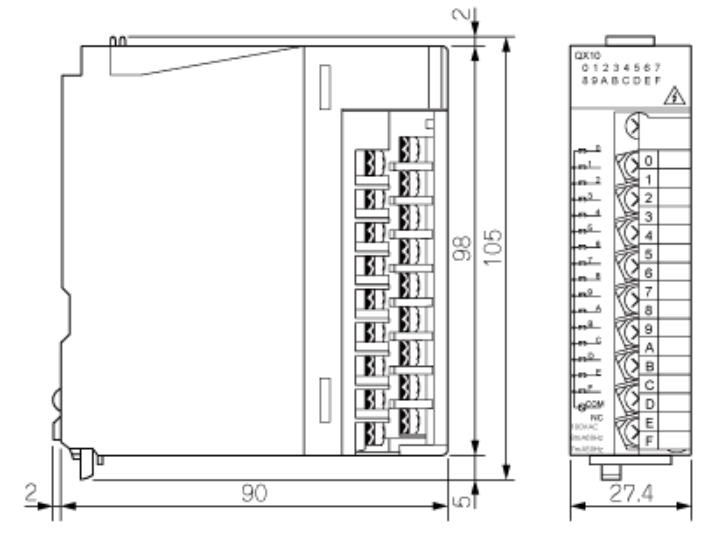

十、尺寸图
