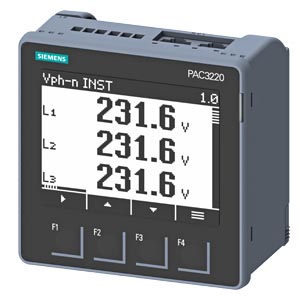

型号：7KM3220-0BA01-1DA0
描述：SENTRON PAC3220 LCD 96X96 mm Power Monitoring Device Controll panel instrument for electrical values protocol: Modbus TCP with graphics display U rated input: 690/400V 45-65Hz IE rated input: X/1A oder X/5A AC Power supply: 100 ... 250 V +-10 % AC/DC screw connections。
描述：SENTRON PAC3220 LCD 96X96 mm 电源监控设备 配电盘内置设备用于 测量电量 协议：Modbus TCP 带图形显示 UE 标称：690/400V 45-65Hz IE 标称：X/1A 或 X/5A AC ，供电电压： 100 -250 V -10/+10 % AC/DC, 螺钉型接线端子连接。
| 产品品牌名称 |
SENTRON |
| 产品名称 |
7KM PAC3220 |
| 产品的规格 |
基本的 |
| 产品类型名称 |
测量仪 |
| 测量值采集方式 |
无缝的，连续的 |
| 电源结构形式 |
宽电压范围电源 |
| 一般技术数据 |
| 切口宽度 |
92 mm |
| 切口高度 |
92 mm |
| 多功能测量器的结构尺寸 |
96的 |
| 用于测量值采集的运行方式 |
|
| ● 自动的网电频率记录 |
是的 |
| ● 固定在50 Hz |
不 |
| ● 固定在60 Hz |
不 |
| 电压波形 |
正弦或失真 |
| 可测量的网电频率 / 初始值 |
45 Hz |
| 可测量的网电频率 / 终值 |
65 Hz |
| 电源电压 |
| 电压类型 / 电源电压 |
AC/DC |
| 测量类别 / 针对供电电压 |
CATIII |
| |
|
| ● 消耗的视在功率 / 无扩展模块 / 典型 |
8 V·A |
| 防护等级 |
| 防护等级 IP |
|
| ● 正面的 |
IP65 |
| ● 背面的 |
IP20 |
| 电力 |
| 工作电流 / AC 时 / 测定值 |
10 A |
| 可测量的电流 |
|
| ● 1 / AC 时 / 额定值 |
1 A |
| ● 2 / AC 时 / 额定值 |
5 A |
| 适应性 |
| 使用的适宜性 |
安装在封闭空间内位置固定的配电盘上 |
| 应用适宜性 / 无功功率表 |
是的 |
| 可调节的时间标度线 / 最小值 |
10 ms |
| 產品功能 |
| 产品功能 |
|
| ● 无功功率测量 |
是的 |
| ● 频率测量 |
是的 |
| ● 脉冲测量 |
是的 |
| ● 电压测量 |
是的 |
| ● 电流测量 |
是的 |
| ● 有效功率测量 |
是的 |
| 显示和操作 |
| 显示器规格 |
LCD |
| 按键数 |
4 |
| 颜色 / 显示器背景 |
白色 |
| 语言 / 在显示器的显示上 / 支持 |
德语、英语、法语、西班牙语、意大利语、葡萄牙语、土耳其语、中文、波兰语 |
| 屏幕显示可翻转 (积极的 <=> 被动的模式) |
是的 |
| 屏幕背景光亮度可调节 |
不 |
| 屏幕背景光亮度可通过时间控制调低 |
是的 |
| 屏幕对比度可调节 |
是的 |
| 水平的图像分辨率 |
128 |
| 垂直图像分辨率 |
96 |
| 输入输出 |
| 输入电压 / 在数字输入端 / DC 时 / 最大值 |
30 V |
| 输入电流 / 在数字输入端 |
|
| ● 对于信号<1>初始值识别 |
7 mA |
| 工作电压 / 作为输出电压 / DC 时 / 许可最大值 |
30 V |
| 数字输入端数量 |
2 |
| ● 电气连接规格 / 在数字输入端 |
螺栓连接 |
| 数码式输入端的运行条件 / 外部电源 |
是的 |
| 电气连接规格 / 在数字输出端 |
螺栓连接 |
| 数码输出端的结构形式 |
换档功能或脉冲输出功能 |
| 数字输出端数量 |
2 |
| 操作输出端规格 |
双向的 |
| 输出电流 / 在数字输出端 |
|
| ● DC 时 / 时间限定在100 ms / 最大值 |
130 mA |
| 接通频率 / 在数字输出端 / 最大值 |
17 Hz |
| 脉冲持续时间 |
|
| ● 初始值 |
30 ms |
| ● 终值 |
500 ms |
| 输出的特性 / 短路保护 |
是的 |
| 内部电阻 / 在数字输出端 |
55 Ω |
| 标准 / 对于脉冲调整的 |
信号反应按照IEC62053-31 |
| 连接 |
| 电气连接规格 |
|
| ● 在供电电压的输入端 |
螺栓连接 |
| ● 在电压的测量输入端 |
螺栓连接 |
| ● 在电流的测量输入端 |
螺栓连接 |
| 机械设计 |
| 高度 |
96 mm |
| 高度 / 显示屏的 |
54 mm |
| 宽度 |
96 mm |
| 宽度 / 显示屏的 |
72 mm |
| 深度 |
56 mm |
| 安装深度 |
51 mm |
| 紧固类型 / 控制板安装 |
是的 |
| 装入位置 |
垂直的 |
| 材料强度 / 配电板的 / 最大值 |
4 mm |
| 净重 |
325 g |
