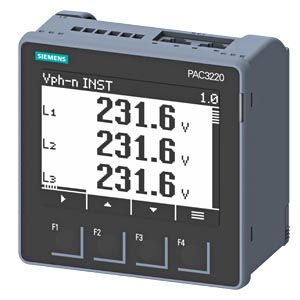

型号：7KM3220-1BA01-1EA0
描述：SENTRON PAC3220 LCD 96X96 mm 电源监控设备 配电盘内置设备用于 测量电量 协议：Modbus TCP 带图形显示 UE 标称：690/400V 45-65Hz IE 标称：X/1A 或 X/5A AC 供电电压： 24 -60 V -20/+10 % DC 螺钉型接线端子连接
产品特点：
- 具有两个相同的以太网接口
- 两个多功能集成数字输入
- 两个多功能集成数字输出
- 两个用于运行可选扩展模块的插槽
- RS485 （使用7KM RS485扩展模块时）
- PROFIBUS (使用7KM DP扩展模块时)
- 两个选配模块，每个模块带有四个有源数字输入和两个数字输出（使用 4DI/2DO 扩展模块时）
7KM PAC3220 提供 2 个通过以太网交换机进行内部连接的以太网接口。 这表示在其中一个端口处收到的每个以太网帧都会转发到另一个端口，当然，也会转发到 PAC3220。这样可支持
以太网接口（仅 PAC3220）允许通过以下协议进行通讯：
● Modbus TCP 可以通过 Modbus TCP 组态设备。
● Web 服务器 (HTTP) 该协议只能用于通过 Web 浏览器读取测量值。
● SNTP SNTP（简单网络时间协议）用于自动将内部时钟与网络中的时间服务器同步。提供三种功能模式：
– 无同步
– 基于设备请求的日期/时间同步
必须组态 NTP 服务器的 IP 地址。这样，SENTRON PAC3220 会自动从服务器请求当前时间，并在必要时复位其内部时钟。
– 通过 SNTP 服务器 (BCST) 进行日期/时间同步
PAC3220 接收从 NTP 服务器发送的广播时间帧。如果同一网络中有多台设备的内部时钟需要保持同步，这一点十分有用。
如果已组态 NTP 服务器的 IP 地址，则 PAC3220 仅对这些帧进行响应。此外，该设备可以在必要时自行向服务器发送请求。
● DHCP
DHCP 表示“动态主机组态协议”。从 DHCP 服务器获取网络设置的协议。会自动分配网络设置。
自动协商
自动协商是网络通讯伙伴用来自动协商可能的最高传输率的一种方法。
如果通讯伙伴不支持自动协商，则会将 PAC3220 自动设置为该通讯伙伴的传输率。
| 产品品牌名称 |
SENTRON |
| 产品名称 |
7KM PAC3220 |
| 产品的规格 |
基本的 |
| 产品类型名称 |
测量仪 |
| 测量值采集方式 |
无缝的，连续的 |
| 电源结构形式 |
低电压电源 |
| 一般技术数据 |
| 切口宽度 |
92 mm |
| 切口高度 |
92 mm |
| 多功能测量器的结构尺寸 |
96的 |
| 用于测量值采集的运行方式 |
|
| ● 自动的网电频率记录 |
是的 |
| ● 固定在50 Hz |
不 |
| ● 固定在60 Hz |
不 |
| 电压波形 |
正弦或失真 |
| 可测量的网电频率 / 初始值 |
45 Hz |
| 可测量的网电频率 / 终值 |
65 Hz |
| 电源电压 |
| 电压类型 / 电源电压 |
DC |
| 测量类别 / 针对供电电压 |
CATIII |
| |
|
| ● 消耗的视在功率 / 无扩展模块 / 典型 |
4 V·A |
| 防护等级 |
| 防护等级 IP |
|
| ● 正面的 |
IP65 |
| ● 背面的 |
IP20 |
| 电力 |
| 工作电流 / AC 时 / 测定值 |
10 A |
| 可测量的电流 |
|
| ● 1 / AC 时 / 额定值 |
1 A |
| ● 2 / AC 时 / 额定值 |
5 A |
| 适应性 |
| 使用的适宜性 |
安装在封闭空间内位置固定的配电盘上 |
| 应用适宜性 / 无功功率表 |
是的 |
| 可调节的时间标度线 / 最小值 |
10 ms |
| 產品功能 |
| 产品功能 |
|
| ● 无功功率测量 |
是的 |
| ● 频率测量 |
是的 |
| ● 脉冲测量 |
是的 |
| ● 电压测量 |
是的 |
| ● 电流测量 |
是的 |
| ● 有效功率测量 |
是的 |
| 显示和操作 |
| 显示器规格 |
LCD |
| 按键数 |
4 |
| 颜色 / 显示器背景 |
白色 |
| 语言 / 在显示器的显示上 / 支持 |
德语、英语、法语、西班牙语、意大利语、葡萄牙语、土耳其语、中文、波兰语 |
| 屏幕显示可翻转 (积极的 <=> 被动的模式) |
是的 |
| 屏幕背景光亮度可调节 |
不 |
| 屏幕背景光亮度可通过时间控制调低 |
是的 |
| 屏幕对比度可调节 |
是的 |
| 水平的图像分辨率 |
128 |
| 垂直图像分辨率 |
96 |
| 输入输出 |
| 输入电压 / 在数字输入端 / DC 时 / 最大值 |
30 V |
| 输入电流 / 在数字输入端 |
|
| ● 对于信号<1>初始值识别 |
7 mA |
| 工作电压 / 作为输出电压 / DC 时 / 许可最大值 |
30 V |
| 数字输入端数量 |
2 |
| ● 电气连接规格 / 在数字输入端 |
螺栓连接 |
| 数码式输入端的运行条件 / 外部电源 |
是的 |
| 电气连接规格 / 在数字输出端 |
螺栓连接 |
| 数码输出端的结构形式 |
换档功能或脉冲输出功能 |
| 数字输出端数量 |
2 |
| 操作输出端规格 |
双向的 |
| 输出电流 / 在数字输出端 |
|
| ● DC 时 / 时间限定在100 ms / 最大值 |
130 mA |
| 接通频率 / 在数字输出端 / 最大值 |
17 Hz |
| 脉冲持续时间 |
|
| ● 初始值 |
30 ms |
| ● 终值 |
500 ms |
| 输出的特性 / 短路保护 |
是的 |
| 内部电阻 / 在数字输出端 |
55 Ω |
| 标准 / 对于脉冲调整的 |
信号反应按照IEC62053-31 |
| 连接 |
| 电气连接规格 |
|
| ● 在供电电压的输入端 |
螺栓连接 |
| ● 在电压的测量输入端 |
螺栓连接 |
| ● 在电流的测量输入端 |
螺栓连接 |
| 机械设计 |
| 高度 |
96 mm |
| 高度 / 显示屏的 |
54 mm |
| 宽度 |
96 mm |
| 宽度 / 显示屏的 |
72 mm |
| 深度 |
56 mm |
| 安装深度 |
51 mm |
| 紧固类型 / 控制板安装 |
是的 |
| 装入位置 |
垂直的 |
| 材料强度 / 配电板的 / 最大值 |
4 mm |
| 净重 |
325 g |
