S7-1200控制系统硬件概述

发布时间:2021/7/20 点击次数:1457

详细信息

产品手册

认证资料

e-CAD

其他文档

SIMATIC S7-1200具有集成ProfiNet接口、强大的集成工艺功能和灵活的可扩展性等特点，为各种工艺任务提供了简单的通信和有效的解决方案，尤其是满足多种应用中完全不同的自动化控制需求。

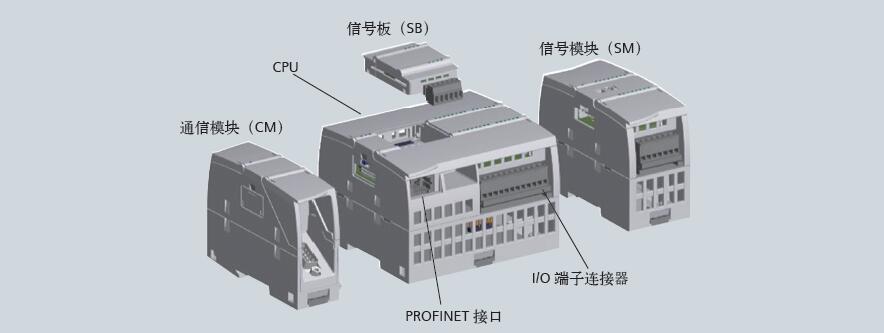

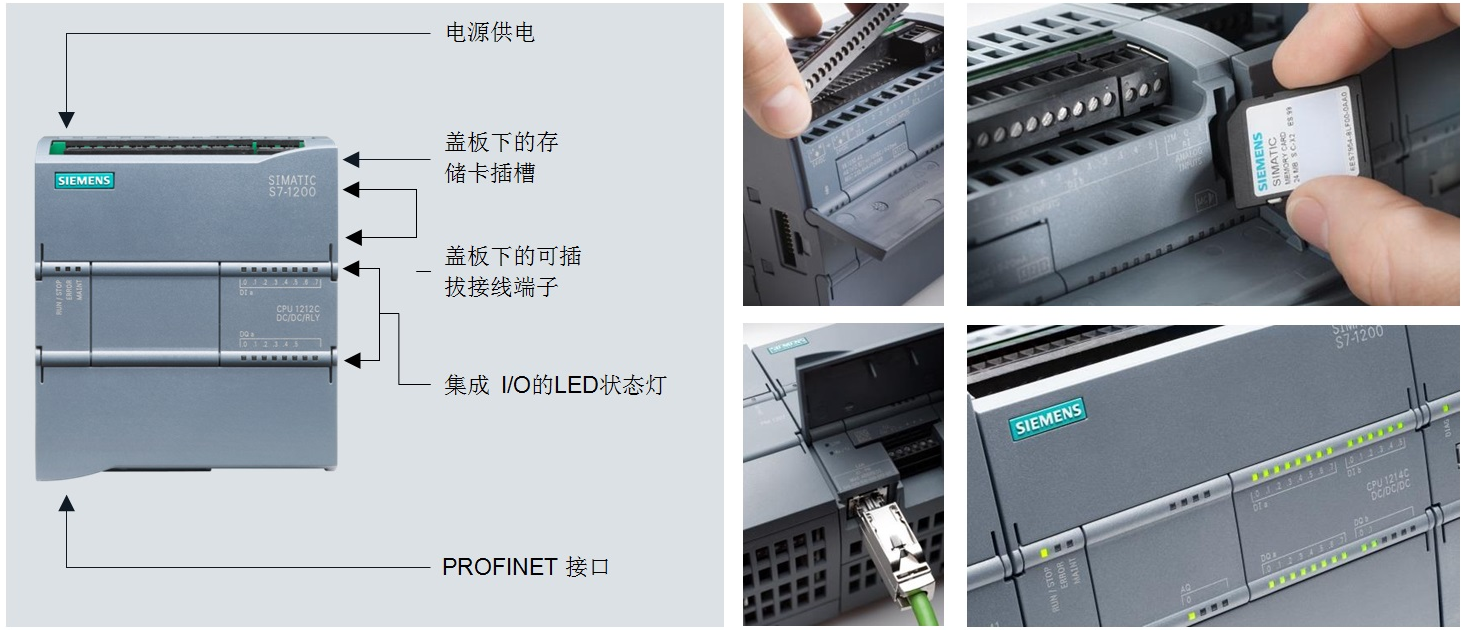

1、安装简单方便

所有的 SIMATIC S7-1200 硬件都具有内置安装夹，能够方便地安装在一个标准的 35 mm DIN 导轨上。这些内置的安装夹可以咬合到某个伸出位置，以便在需要进行背板悬挂安装时提供安装孔。SIMATIC S7-1200 硬件可进行竖直安装或水平安装。这些特性为用户安装 PLC 提供了最大的灵活性，同时也使得 SIMATIC S7-1200 成为众多应用场合的理想选择。

2、可拆卸的端子

所有的 SIMATIC S7-1200 硬件都配备了可拆卸的端子板。因此只需要进行一次接线即可，从而在项目的启动和调试阶段节省了宝贵的时间。除此之外，它还简化了硬件组件的更换过程。

3、紧凑的结构

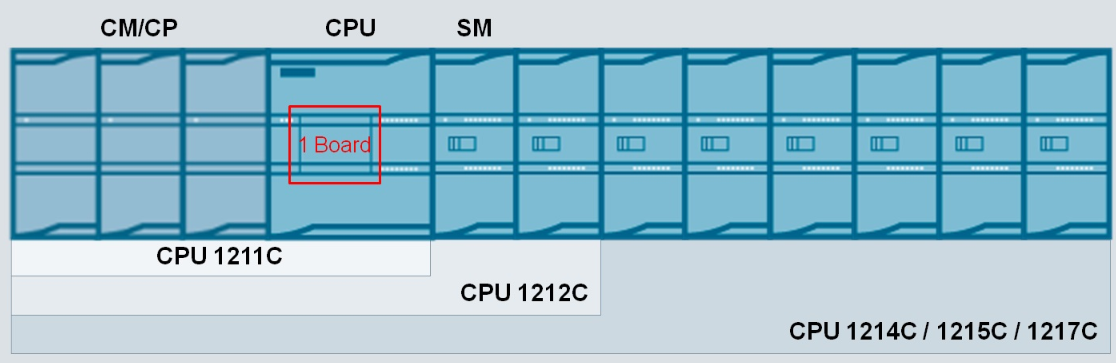

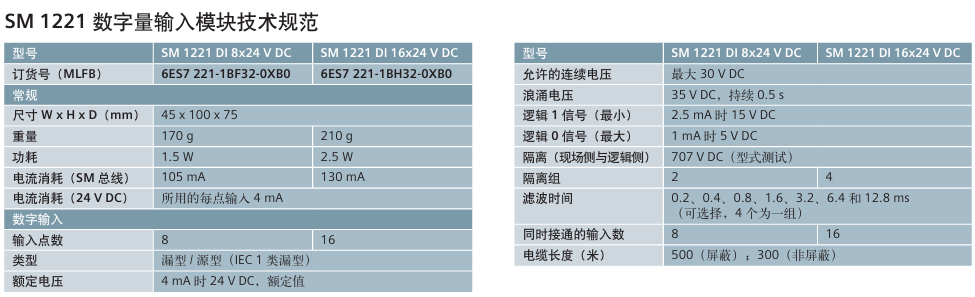

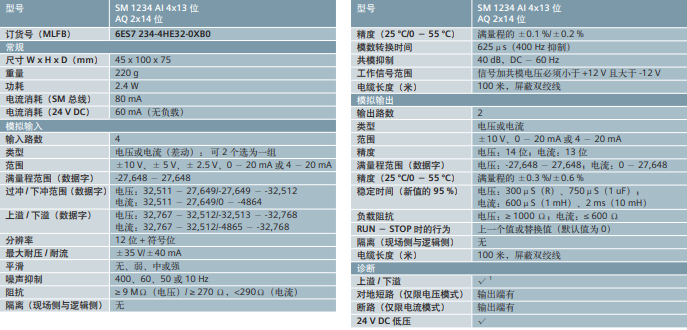

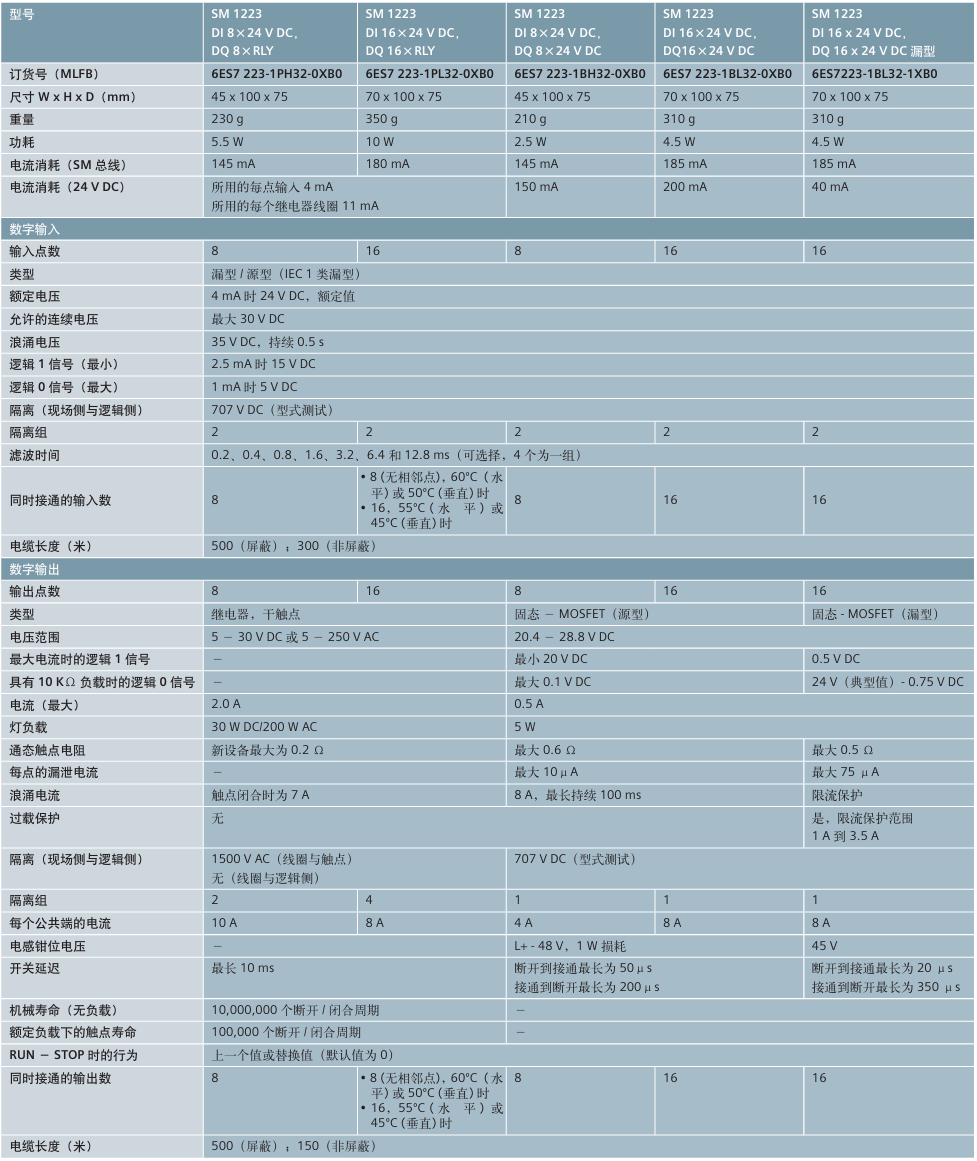

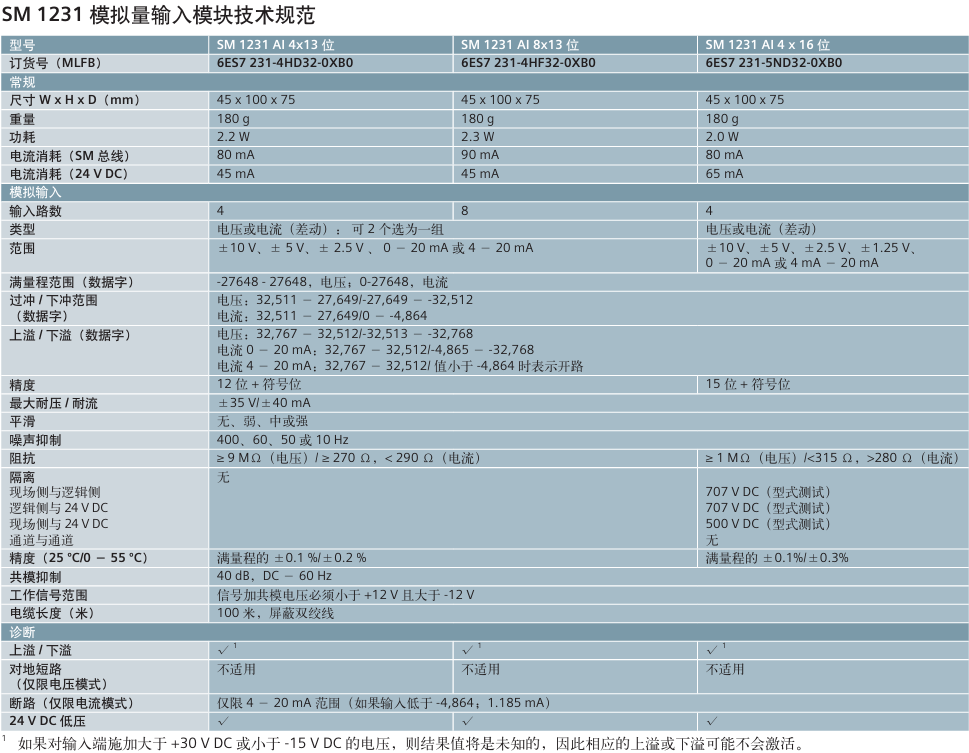

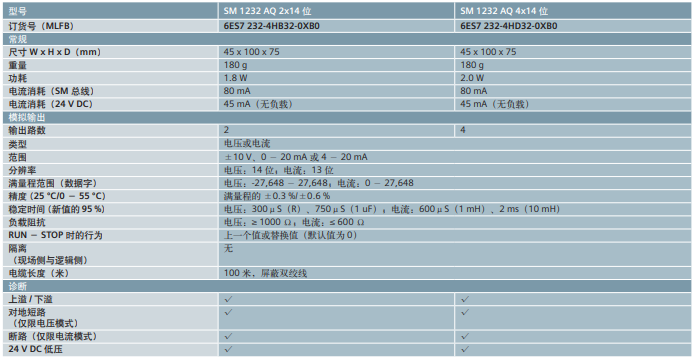

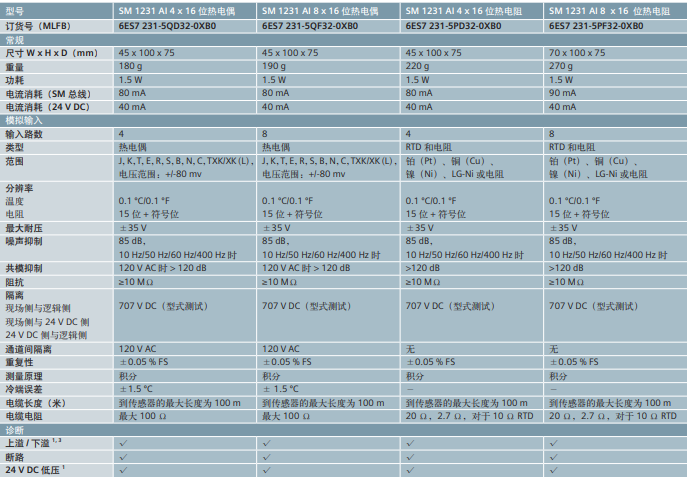

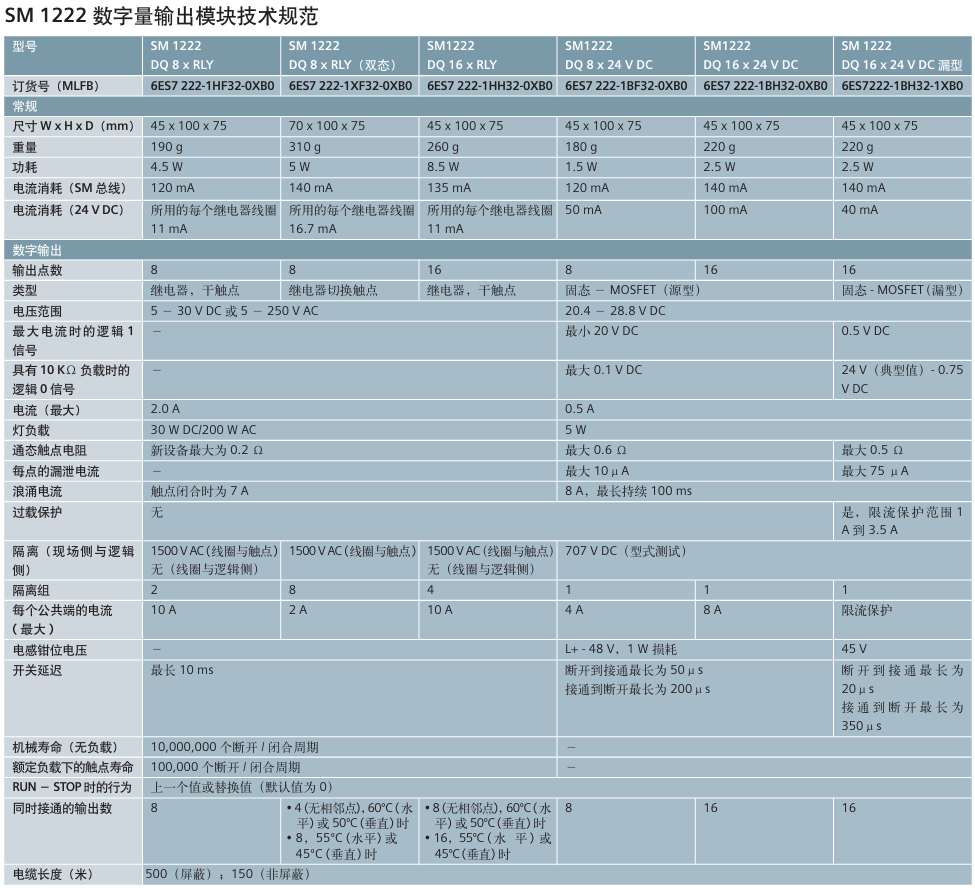

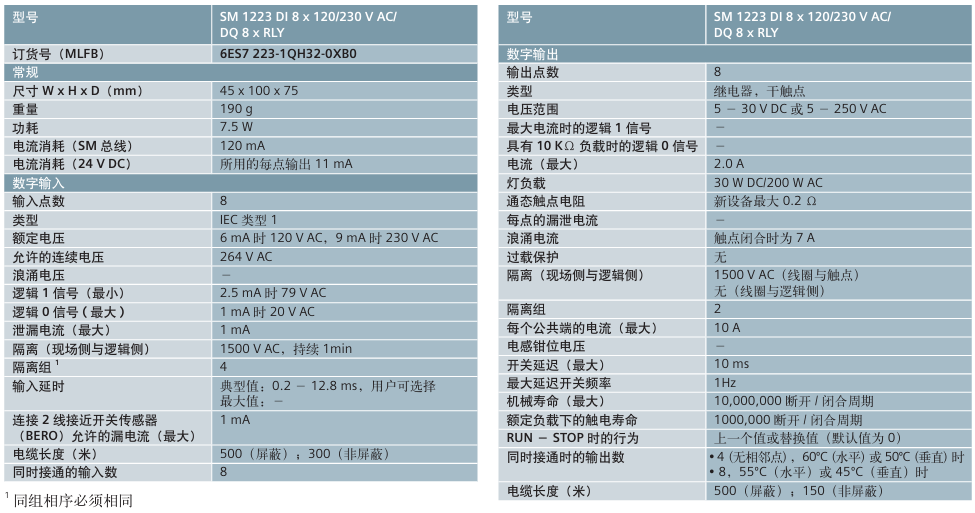

所有的 SIMATIC S7-1200 硬件在设计时都力求紧凑，以节省在控制柜中的安装占用空间。例如，CPU 1215C 的宽度仅有 130 mm，CPU 1214C 的宽度仅有 110 mm，CPU 1212C 和 CPU 1211C 的宽度也仅有 90 mm。通信模块和信号模块的体积也十分小巧，使得这个紧凑的模块化系统大大节省了空间，从而在安装过程中为您提供了最高的效率和灵活性。

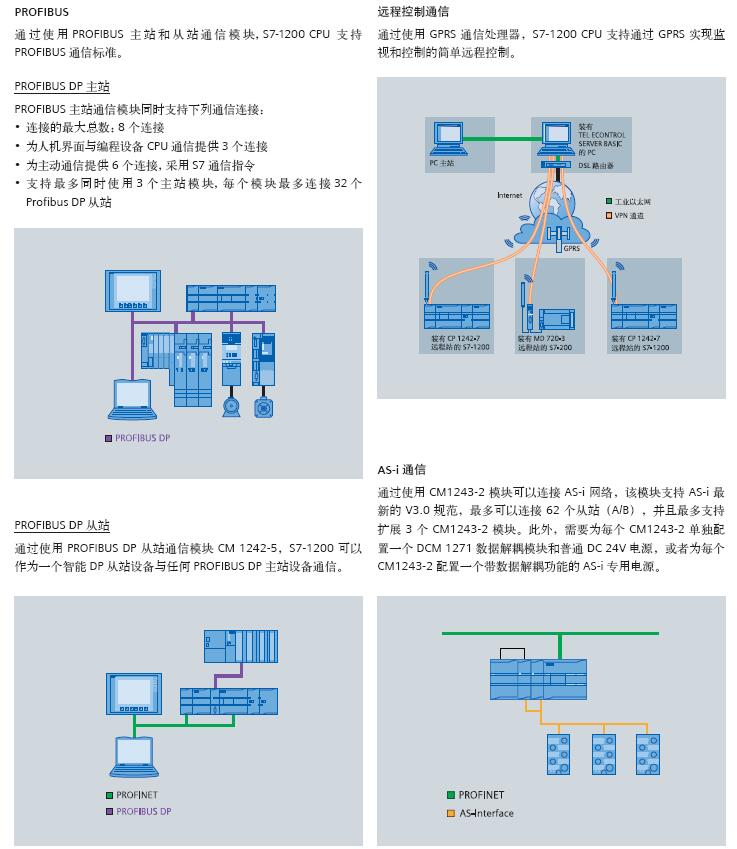

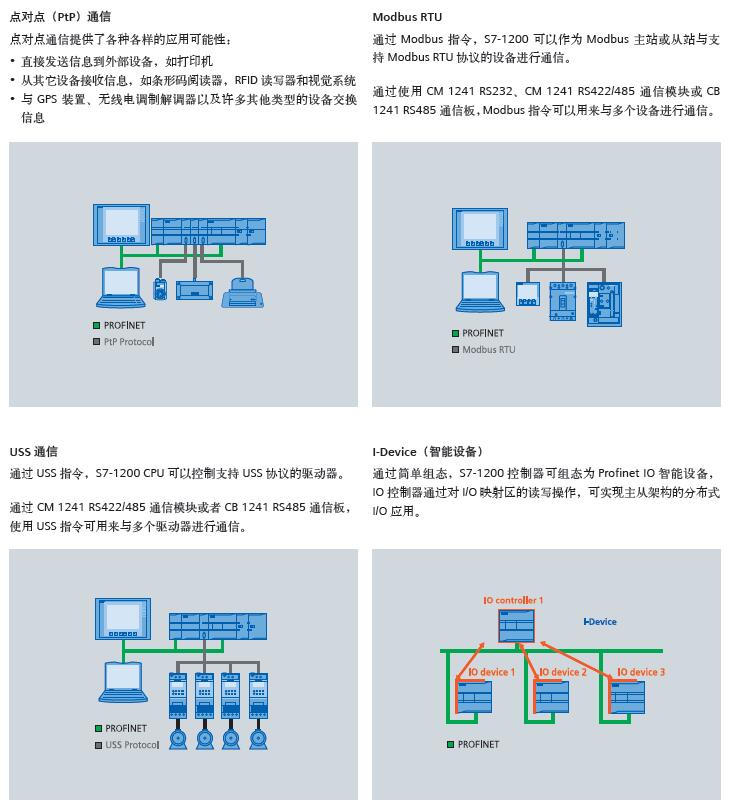

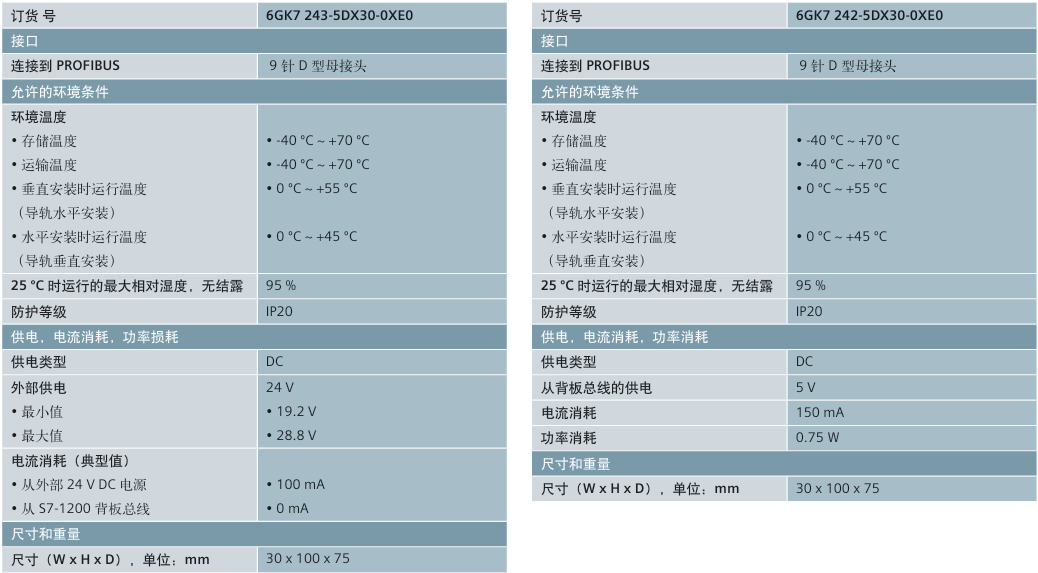

4、通信模块

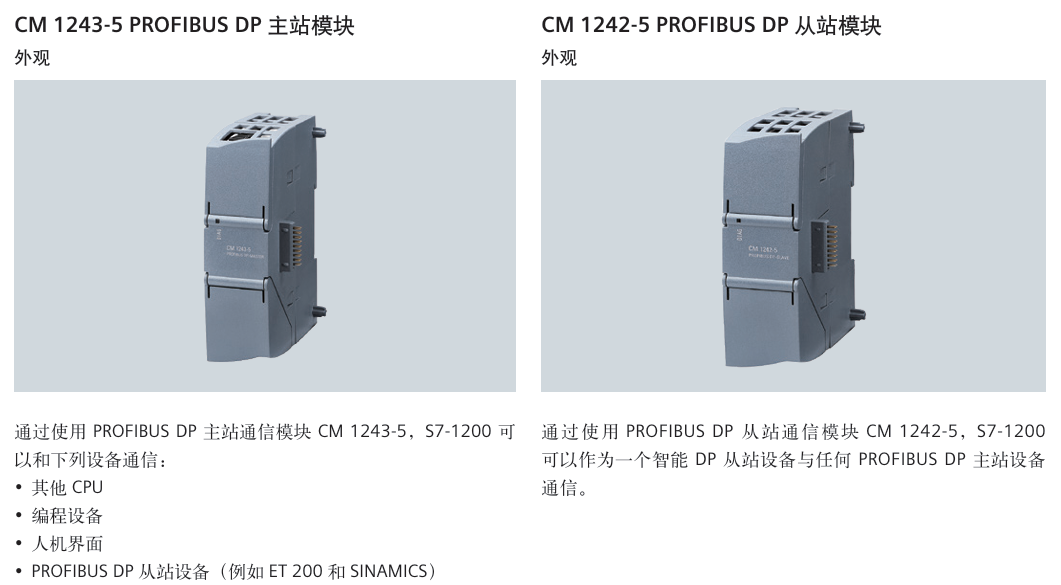

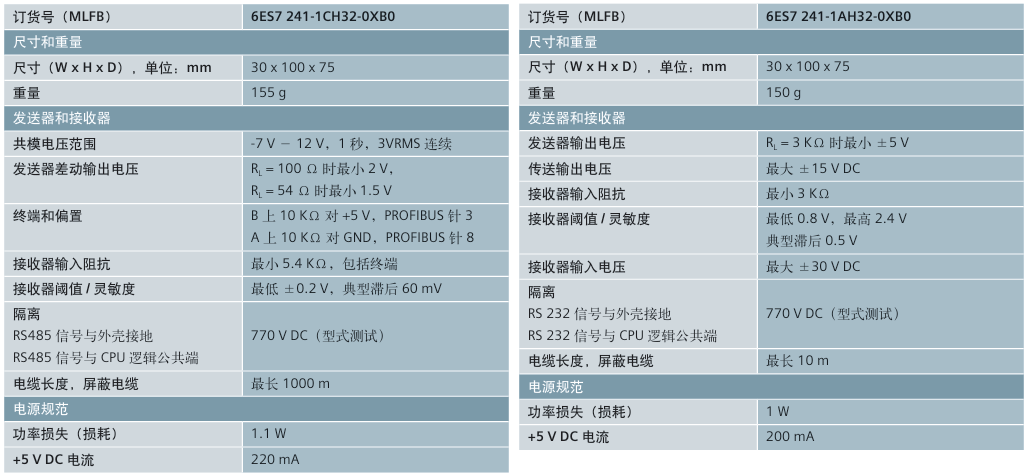

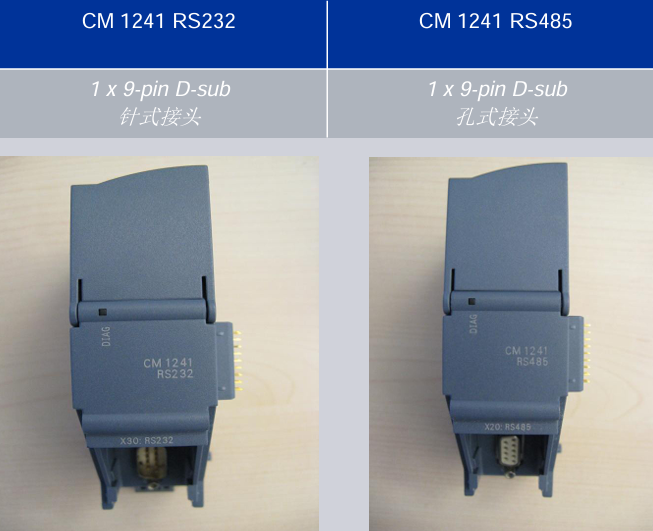

SIMATIC S7-1200 CPU 最多可以添加三个通信模块，支持 PROFIBUS 主从站通信，RS485 和 RS232 通信模块为点对点的串行通信提供连接及I/O连接主站。对该通信的组态和编程采用了扩展指令或库功能、USS 驱动协议、Modbus RTU 主站和从站协议，它们都包含在 SIMATIC STEP 7 Basic 工程组态系统中。

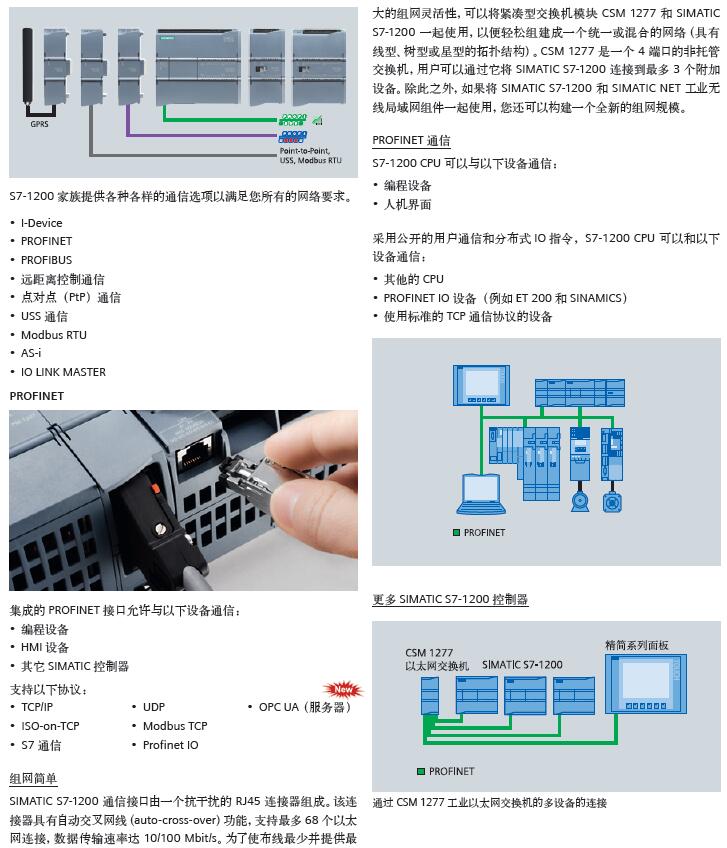

5、集成PROFINET网络接口

集成的 PROFINET 接口用于编程、HMI 通信和 PLC 间的通信。此外它还通过开放的以太网协议支持与第三方设备的通信。该接口带一个具有自动交叉网线（auto-cross-over）功能的 RJ45 连接器，提供 10/100 Mbit/s 的数据传输速率，支持以下协议：TCP/IP native、ISO-on-TCP、S7、UDP、Modbus TCP、Profinet IO、OPC UA 通信等。

6、高速输入、l

高速输入

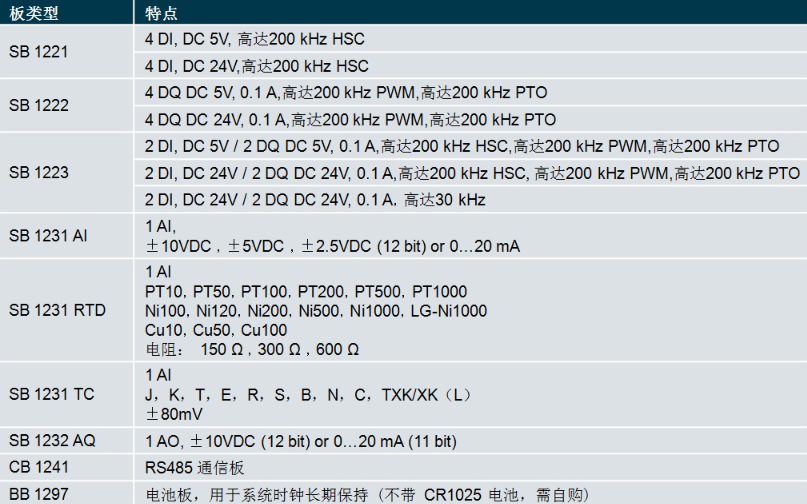

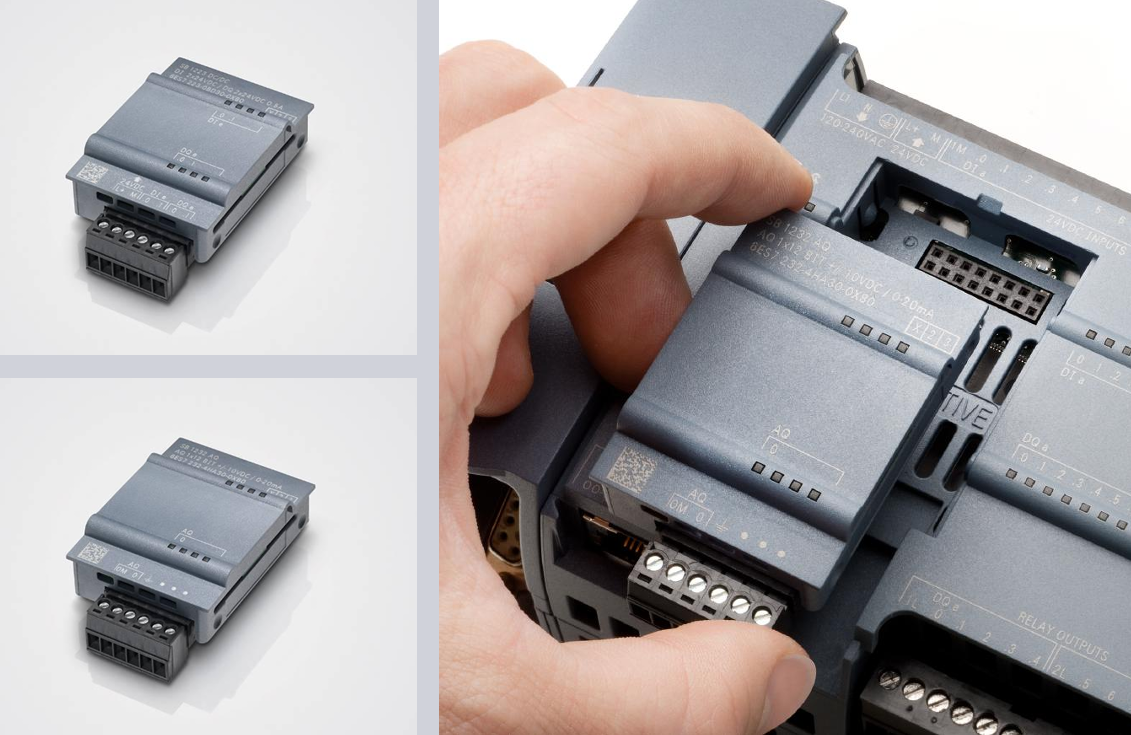

SIMATIC S7-1200 控制器带有多达 6 个高速计数器，本体最大支持100 kHz，信号板最大支持200 kHz，用于计数和测量。

高速输出

SIMATIC S7-1200 控制器集成了四个 100 kHz 的高速脉冲输出，用于步进电机或伺服驱动器的速度和位置控制。（使用 PLCopen 运动控制指令）这四个输出都可以输出脉宽调制信号来控制电机速度、阀位置或加热元件的占空比。

SIMATIC S7-1217C的4个DI和4个DO最大支持1MHz的差分输入、差分输出。

最大的连接数为68个连接，其中：

12个连接用于 HMI 与 CPU 的通信
4个连接用于编程设备（PG）与CPU的通信，但只能连接一个编程设备（PG）
8 个连接用于 Open IE（TCP，ISO-on-TCP、UDP、Modbus TCP）的编程通信，使用 T-block 指令来实现，可用于 S7-1200 之间的通信，S7-1200 与 S7-300/400/1500 的通信
8个连接用于S7 通信的客户端连接，可以实现与S7-1200，S7-300/400/1500的以太网S7通信
30个连接用于与Web浏览器的连接
6个动态资源，可以用于连接OPC UA客户端，用于S7通信的服务器或者其他连接。

作为Profinet IO控制器可连接最多16个IO设备通信，例如ET200SP、V90PN、智能设备等。

7、存储器

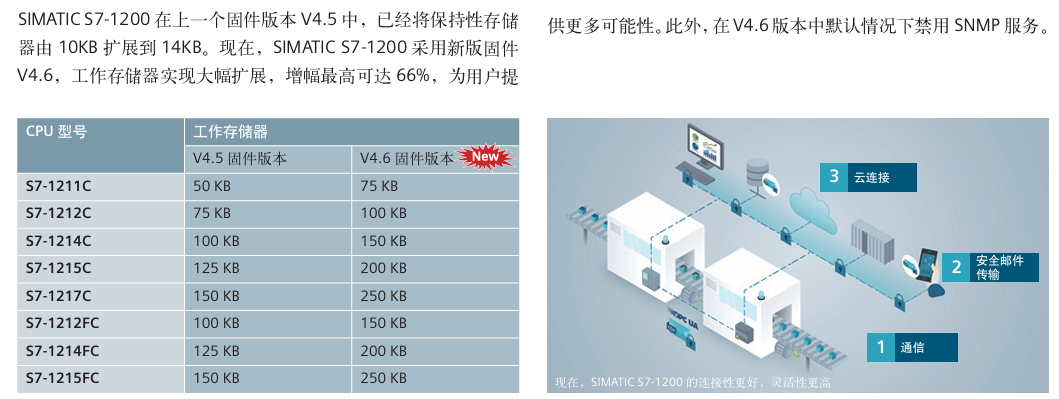

为用户指令和数据提供高达 150 KB 的共用工作内存。同时还提供了高达 4 MB 的集成装载内存和 10 KB 的掉电保持内存。

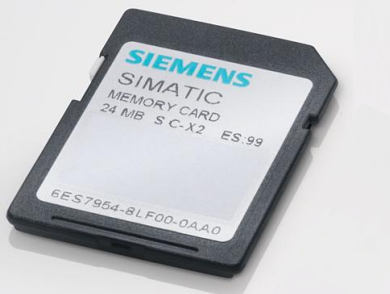

SIMATIC 存储卡可选，通过不同的设置可用作编程卡、传送卡和固件更新卡三种功能。通过它可以方便地将程序传输至多个 CPU。该卡还可以用来存储各种文件或更新控制器系统的固件。

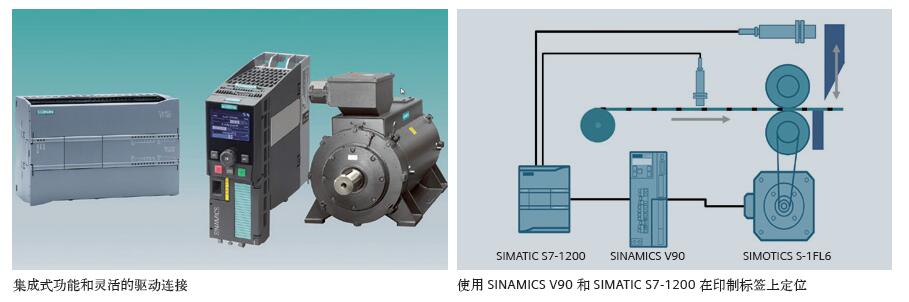

8、运动控制

S7-1200 CPU 工艺对象支持三种方式控制伺服、步进驱动器：
