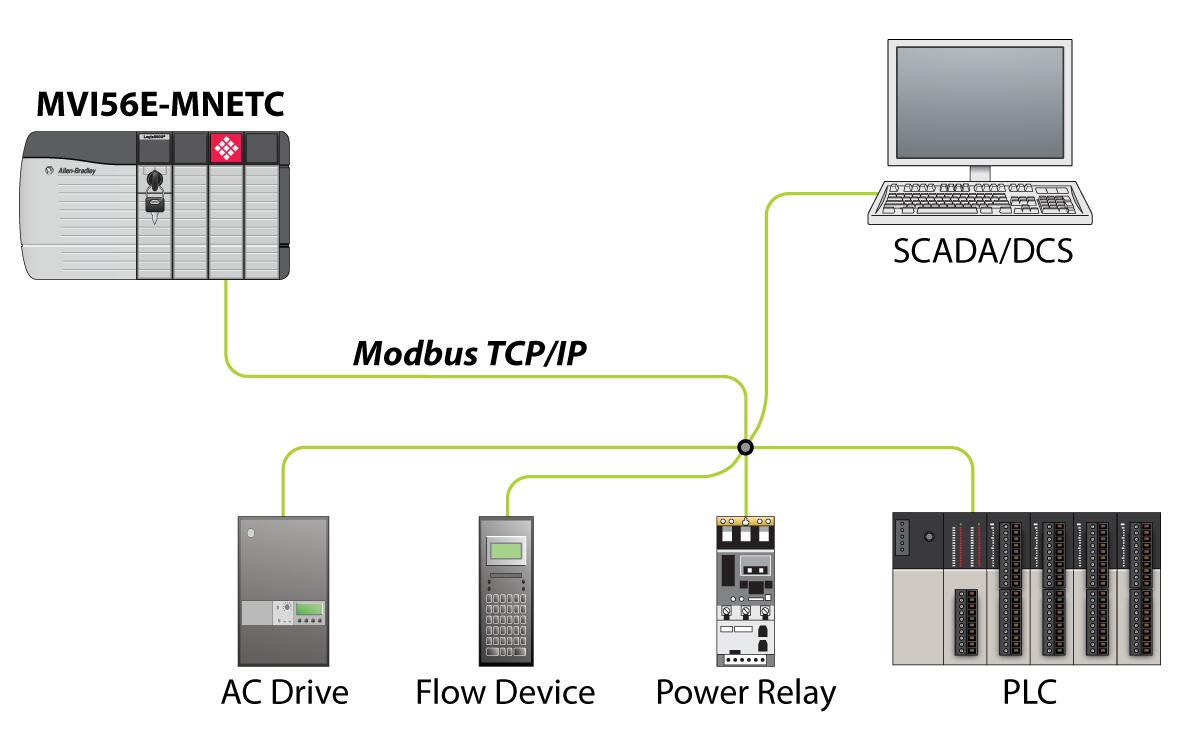

当你需要Modbus® TCP/IP通信，MVI56E-MNETC/MNETCXT模块绝对是你的最佳选择。Modbus TCP / IP增强通信模块支持罗克韦尔自动化ControlLogix可编程自动化控制器（PAC）轻松连接Modicon可编程自动化控制器（PAC），以及多个Modbus TCP/IP服务器兼容的仪器和设备。多客户端模块在支持Modbus TCP/IP网络上的多个服务器时，支持最多30个客户端，从而提高了性能。它还支持多达20个服务器连接，提供与其他DCS和SCADA系统通信的能力。客户端和服务器功能都可以同时运行，模块还可以作为强大的数据集中器运行。

MVI56E-MNETC和MVI56E-MNETCXT功能相同。MVI56E-MNETCXT用于标准过程应用。MVI56E-MNETCXT是专为XT™Logix控制平台设计的，支持它在极端环境下运行。该模块可以在较高的工作温度下运行，并具有保护涂层使它免受恶劣或苛性条件。

MVI56E增强功能包括通过模块的以太网端口的配置和管理，CIPconnect®技术则为ControlNet和EtherNet/IP™网络搭线建桥。



• 特性/优势

支持多达30个客户端和20个服务器	对多服务器应用程序的响应速度更快 当一台服务器设备离线时，最大限度地减少对其他服务器通信的影响 服务器功能提供HMIs访问系统，SCADA和DCS系统
RSLogix™ 5000集成	模块与RSLogix 5000使用提供的附加的集成指令（AOI）或梯形文件通信 不需要额外的PAC / PLC编程
从梯形逻辑轻松启用/禁用命令	以编程方式启用各种网络设备及其功能以支持多个网络设备应用程序或配方，而无需重新配置模块
远程配置和诊断问题	易于使用的基于Windows的配置软件通过远程机架连接以太网/ IP，没有RSLinx要求,控制通过1756的或1756-CNB接口的模块，节省成本。 允许IT支持和自动化网络分割
MVI56向后兼容	通过采用更新的技术，帮助扩展目前的MVI56的应用，支持现有的MVI56梯形逻辑和模块配置

• 规格

• 兼容以前的MVI56-MNETC版本

• 单槽1756 ControlLogix背板兼容

• 10 / 100Mbps以太网交叉配置自动检测端口与应用

• 用户定义的模块数据存储器映射多达10000个16位寄存器

•  使用ControlLogix 1756的另一个和1756-CNB模块对CIPconnect启用网络配置和诊断监测。

• ProSoft配置生成器（PCB）软件的支持，基于Windows的图形用户界面提供了简单的产品和网络配置。

• 梯形图逻辑和附加指令（AOI）用于模块和处理器之间的数据传输。

• 4个字符，字母-数字，使用简单易懂英语滚动的LED显示状态和诊断数据–没有加密的错误或报警代码。

• ProSoft发现服务（PDS）软件用于网络上的定位模块和分配临时IP地址。

• 个性模块-一种非易失性工业级闪存（CF）卡，用于存储网络和模块配置以方便灾难恢复，允许快速地通过更换CF卡替换现场产品。

Modbus TCP/IP 规格

• ProSoft Technology的Modbus TCP/IP实现（MNETC）包括客户端（主站）和服务器（从站）的能力

Modbus TCP/IP 服务器 (从站)

• 支持十个独立的服务器连接的服务端口502(MBAP)

• 支持服务端口2000（封装）的十个独立服务器连接

• 接受Modbus功能代码1, 2, 3、4, 5, 6、8, 15, 16、17, 22和23

• 模块的数据可以来自其它Modbus服务器网络设备通过客户端或ControlLogix处理器

Modbus TCP/IP 客户端 (主站)

• 提供30个客户端连接，每个命令多达16个命令，以便与多个服务器进行对话

• 积极从读取数据和写入数据到Modbus TCP/IP设备，使用MBAP或Modbus报文格式封装

• 传输Modbus功能代码1, 2, 3、4, 5, 6、7, 15和16

• ControlLogix处理器可编程使用特殊功能来控制客户从命令列表（指挥控制）要执行的命令或发出命令，或者直接从梯形逻辑（事件的命令）分配命令

状态数据

• 通过服务器，通过客户端，或者通过梯形逻辑和控制器标签，从RSLogix™ 5000模块内存中获得错误代码、计数器和模块状态



功能规格

• Modbus数据类型在模块内存数据库中重叠，因此同样的数据可以方便地读或写为位级别或寄存器级数据。
• 支持可配置的浮点数据移动，包括支持Enron或Daniel^®的浮点格式。

• 使用MSG指令支持特殊功能（事件命令、命令控制、状态等）由消息传递（非计划）
• 客户端的可配置参数，包括最小响应延迟0到65535毫秒和支持浮点
