MVI56E-MCMR是具有标准的数据块的增强型Modbus主/从通信模块，使得RockwellAutomation®ControlLogix®处理器可以轻松地使用Modbus RTU / ASCII串行通信协议与设备接口。兼容的设备包括各种各样的仪器，过程测量设备，流行品牌的可编程逻辑控制器（PLC）和可编程自动化控制器（PAC）。
MVI56E-MCMR充当ControlLogix背板上的输入/输出模块，使Modbus数据显示为处理器的I / O数据。与处理器之间的背板数据传输与Modbus网络上的通信是异步的。两个可独立配置的串行端口可以在相同或不同的Modbus网络上运行。每个端口都可以配置为Modbus主站或从站，共享相同的用户控制的5000字数据库。
MVI56E-MCMR利用精简的输入/输出（I / O）数据块与ControlLogix处理器之间来回传输数据。这种减少的数据块使其非常适合通过ControlNet™在远程机架应用中使用。对于带宽不成问题的EtherNet / IP™应用，强烈建议使用MVI56E-MCM。
规格
•向上兼容以前的MVI56-MCMR版本
•单插槽-兼容1756ControlLogix®背板
•10/100 MB以太网端口，用于配置自动电缆交叉检测
•用户定义的模块数据存储器映射，最多可存储5000个16位寄存器
•使用ControlLogix 1756-ENxT模块和EtherNet /IP®直通通信，支持CIPconnect®的网络配置和诊断监控
•用于在模块和处理器之间进行数据传输的示例梯形逻辑或附加指令（AOI）
•4个字符的滚动LED以纯英语显示状态和诊断数据
•ProSoft Discovery Service（PDS）软件在网络上查找模块并分配一个临时IP地址，以方便模块访问和配置
•个性化模块（非易失性CF卡），用于存储所有配置设置，通过转移CF卡可以快速现场更换产品
Modbus通讯规格
通讯参数
波特率：110波特至115.2 kbps停止位：1或2
数据大小：7或8位奇偶校验：无，偶数，奇数
RTS计时延迟：0到65535毫秒
Modbus模式
带有LR-16错误检查的CRC-16 ASCII模式的RTU模式（二进制）
浮点数据
支持浮点数据移动，包括对Enron和Daniel的可配置支持
Modbus功能码：
1：读取线圈状态
2：读取输入状态
3：读取保持寄存器
4：读取输入寄存器
5：强制（写入）单线圈
6：预设（写入）单寄存器
8：诊断
15：强制（写入）多个线圈
16：预设（写入）多个数据寄存器
17：报告从站ID
22：掩码写入4x寄存器
23：读/写4x寄存器

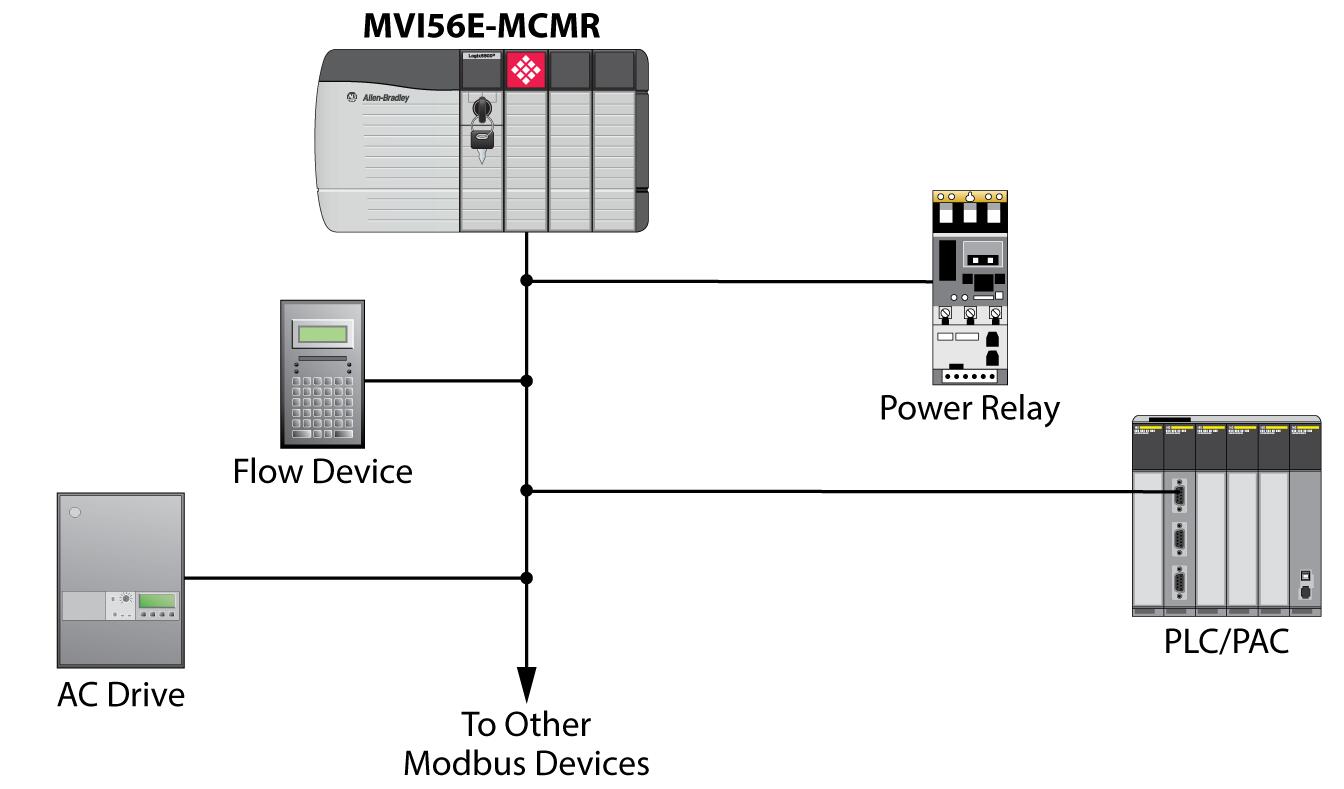

网络架构图：
