目的：

为规范计算机数据中心空调群控系统建设，提升数智化水平，保障运行安全、降低空调能耗。

基本原则：

（一）安全：合理规划系统架构与设备配置，避免单点故障，科学设计运行控制与故障应急处理逻辑，做好质量检验、

安装及测试等环节管理，为数据中心冷冻水型空调系统安全稳定运行与应急迅速恢复制冷提供条件。

（二）高效：科学设置系统架构，合理配置冗余备份，降低建设投资，有效减少维护工作量与人力成本，保障全生命周期成本最优。

（三）节能：根据外部气候条件和负载变化，合理配置群控系统逻辑，使空调系统自动切换并始终运行在最佳节能模式，降低机房PUE，实现节能降耗。

（四）柔性：接口协议开放，不同厂家、不同分期、不同

系统之间兼容性好，控制点位、应用层等具备在线扩展与平滑演进能力，可扩展性强，可适应未来发展变化。

系统架构：

1.    机房楼级空调群控系统

单栋机房空调群控系统包括设备采集层(简称设备层)、硬件控制层(简称控制层)、集成架构网络层(网络层)和应用软件管理层(简称应用层)。

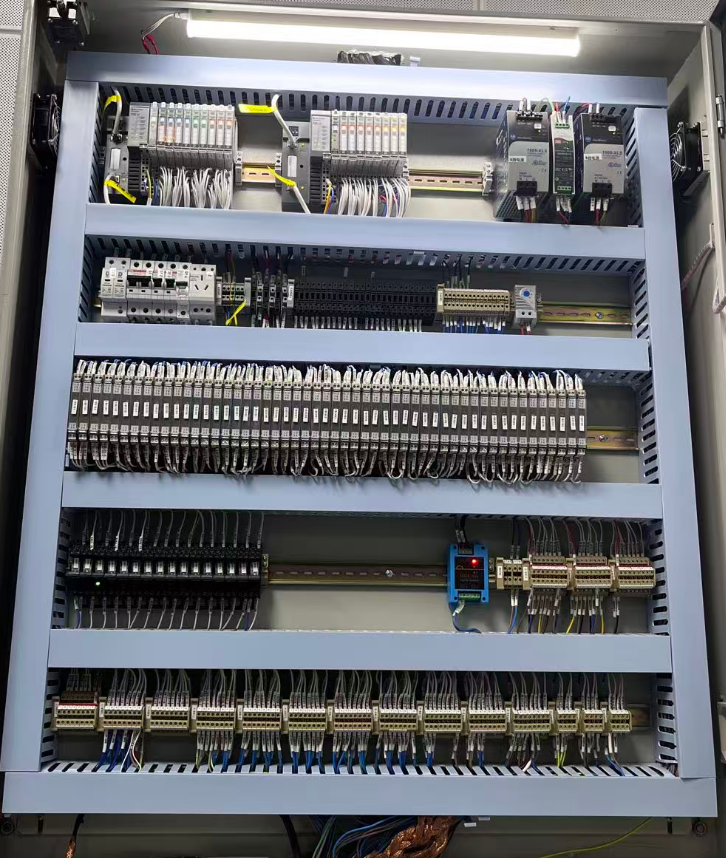

硬件冗余方案的硬件管理控制层采用互相独立的主备核心

控制器，双机热备、毫秒切换，各模块之间通过环形工业以太网相连，系统核心运行策略由核心主备控制器实现。采用该方案时，原则上选择中大型控制器，保证系统的可靠性与稳定性。

  2.园区级空调群控系统

数据中心园区空调群控系统应整体设计、分期实施。

同一园区群控系统优先采用同一厂家，同一厂家的多栋机

房楼空调群控系统直接通过网络层实现互联。对于采用不同厂家的，应预先要求各厂家提供开发协议并与其他厂家互联兼容。

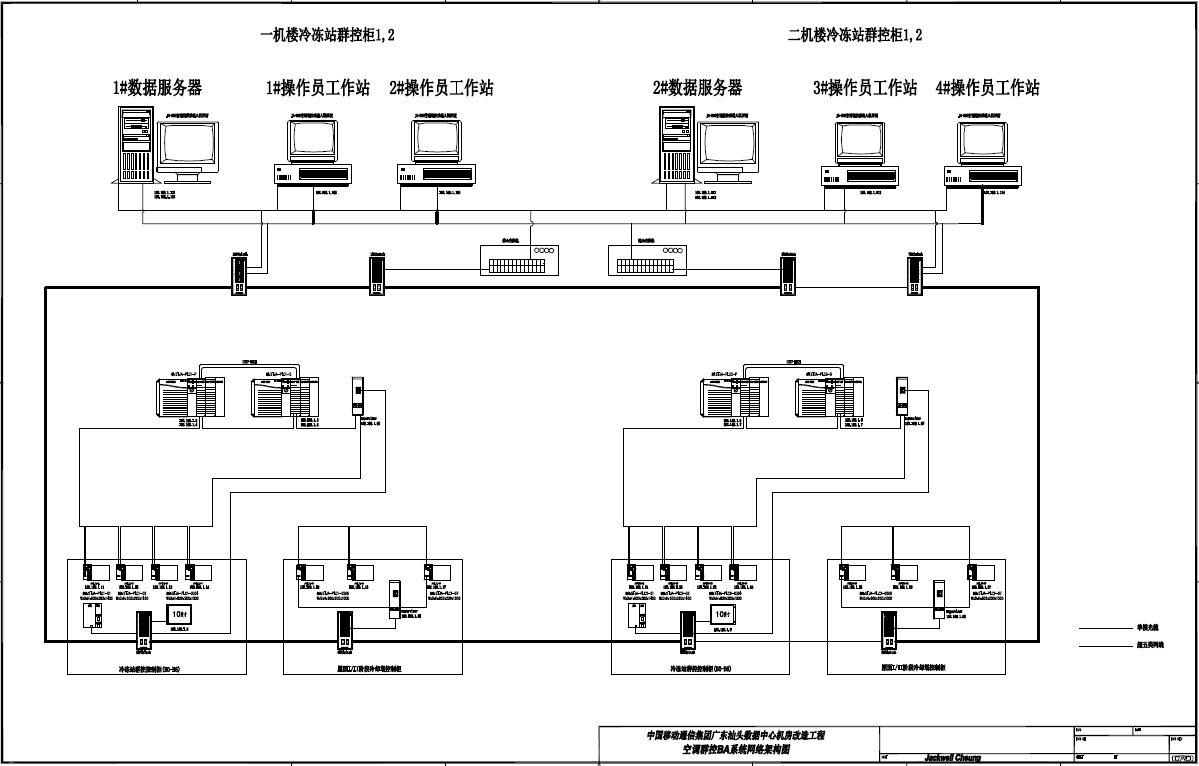

     网络架构图：
