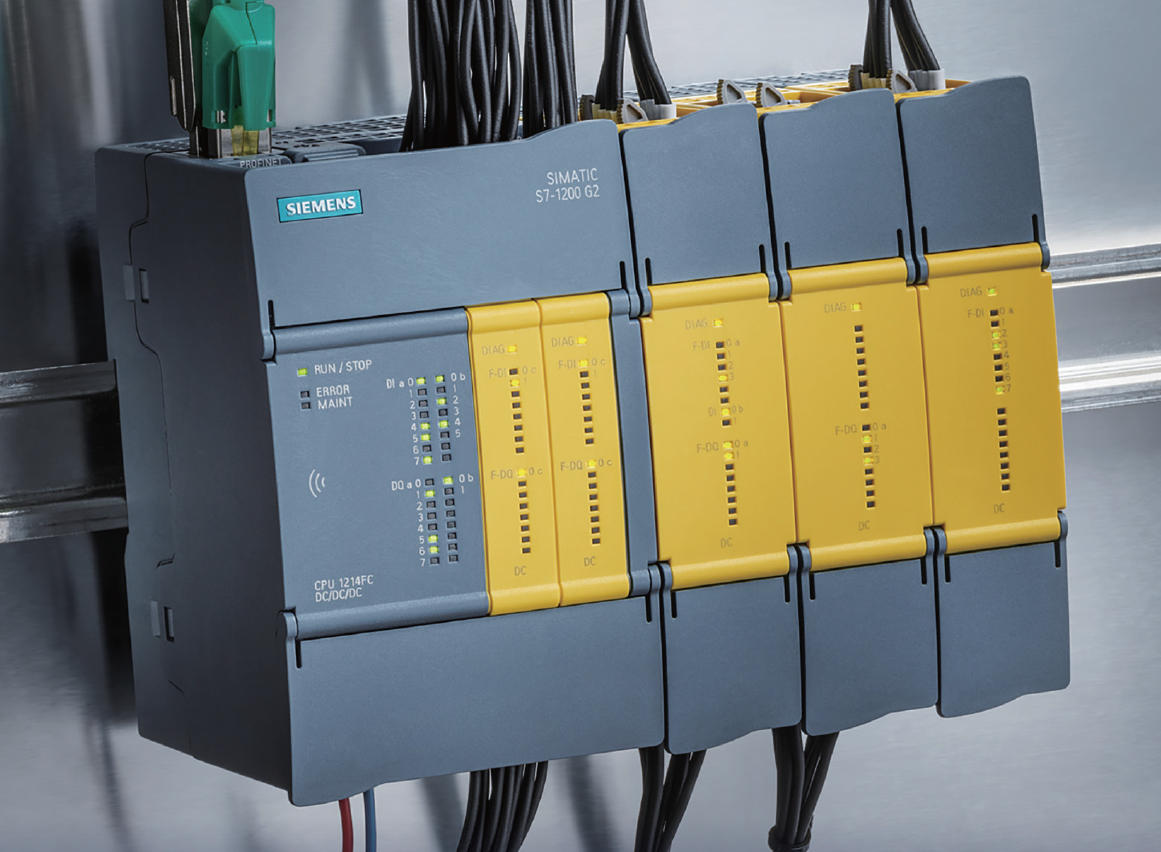

S7-1200 G2 PLC 系列是 S7-1200 的第二代，其占用空间比第一代明显窄得多。CPU 和设备提供了控制各种自动化应用的灵活性和能力。

组态和编程软件是 TIA Portal 框架内的6ES7214-1AH50-0XB0 属于 S7-1200 G2 系列，然而博图 V20 尚未内置该型号硬件包。可以尝试打开 TIA Portal → 菜单“选项”→“支持包”→“从 Internet 更新”，勾选 S7-1200 G2 系列 Support Package（HSP）并下载安装。

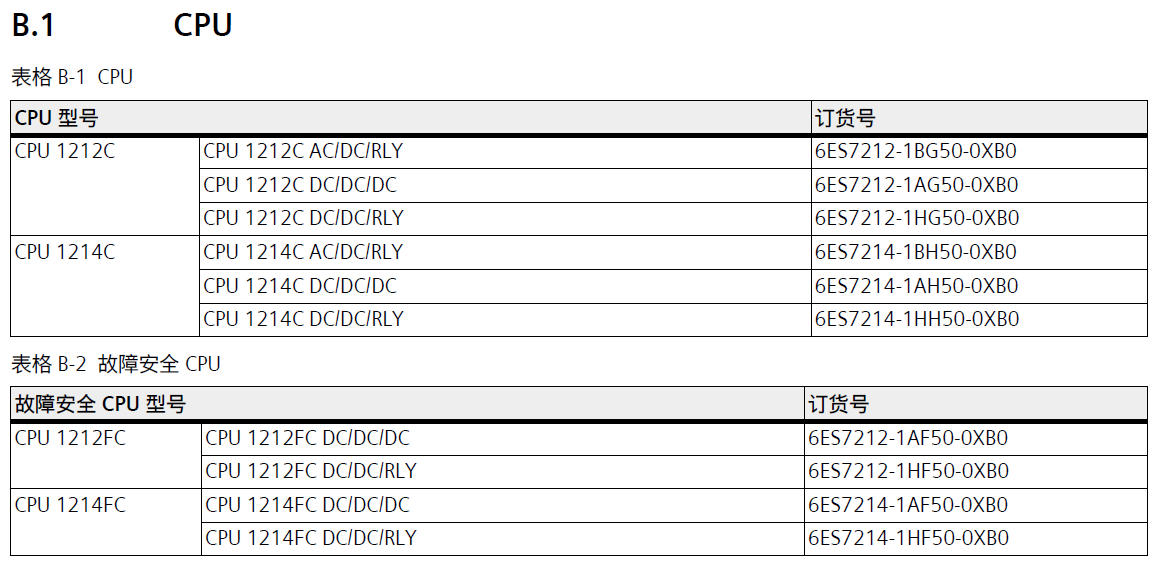

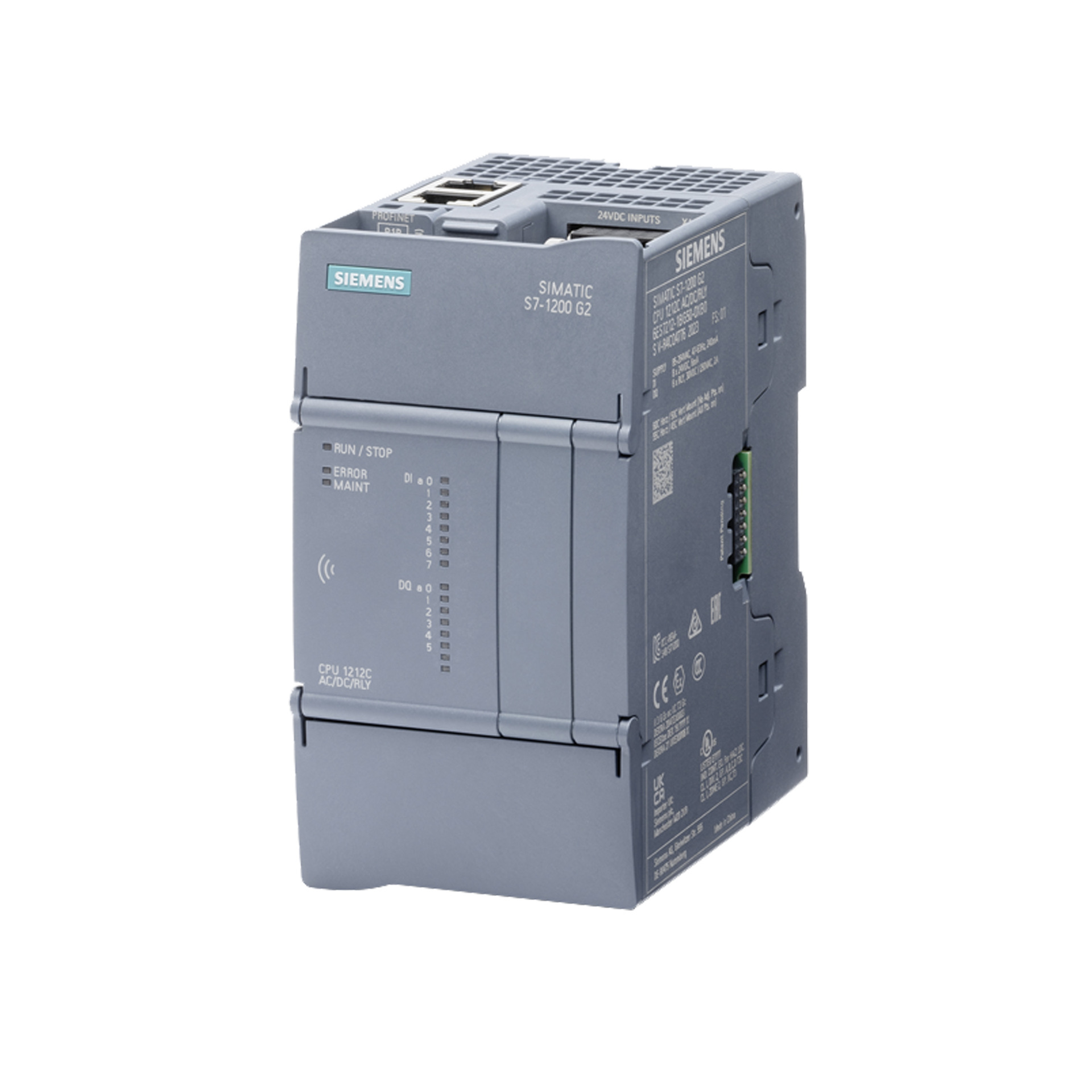

产品型号 6ES7214-1AH50-0XB0

产品系列 SIMATIC S7-1200（紧凑型CPU）

电源电压 24 V DC (20.4 - 28.8 V DC)

机载数字量I/O 14点 数字量输入 (DI) / 10点 数字量输出 (DO)，均为24V DC（晶体管输出）

存储器 程序存储器：250 KB 工作存储器：750 KB (其中20 KB为掉电保持)

通信接口 集成PROFINET接口（支持TCP/IP等通信协议）

扩展能力 最多支持10个IO模块

高速计数器 6路，最高频率200kHz

脉冲输出 4路，最高频率200kHz (支持PTO/PWM模式)

特殊功能 集成8个PID控制回路、集成实时时钟

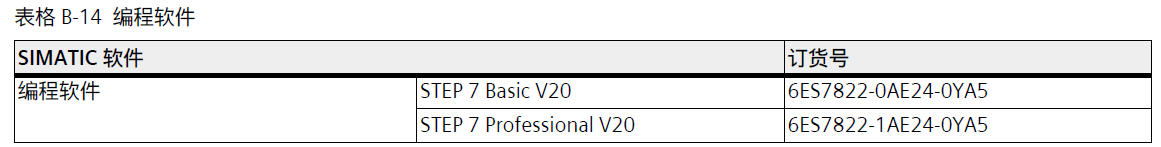

编程软件 西门子 TIA Portal (博途) V20及以上版本

• 主要功能与特点

性能升级：相比前代产品，其处理速度提升约40%，能够更快速地执行复杂控制逻辑和多任务处理。

灵活的通信能力：集成的双以太网接口支持PROFINET、TCP/IP等多种工业协议，便于与HMI（人机界面）、上位机管理系统（如MES）及其他第三方设备（如变频器、智能仪表）进行通信集成。

强大的工艺功能：内置的高速计数和脉冲输出功能，使其能够直接连接和控制伺服电机或步进电机，轻松实现精确定位任务。同时，内置的PID功能简化了对温度、压力、流量等过程量的控制。

高可靠性：具备电源反极性保护、过电压保护及增强的EMC（电磁兼容性）设计，适合在工业现场的严苛环境中稳定运行。

• SIMATIC S7-1200 G2具有集成PROFINET接口，强大的工艺功能和灵活的可扩展能力，为各种工艺提供简单的通信有有效的解决方案，尤其满足多种应用中完全不同的自动化应用。

与第一代硬件相同，所有的S7-1200 G2硬件都具有内置安装夹，能够方便地安装在一个标准35mm导轨上。这些内置的安装夹可以咬合到某个伸出位置，以便在需要进行背板悬挂安装时提供安装孔。同时，S7-1200 G2硬件可以选择水平安装或者竖直安装，为用户在众多应用场合提供了灵活性。

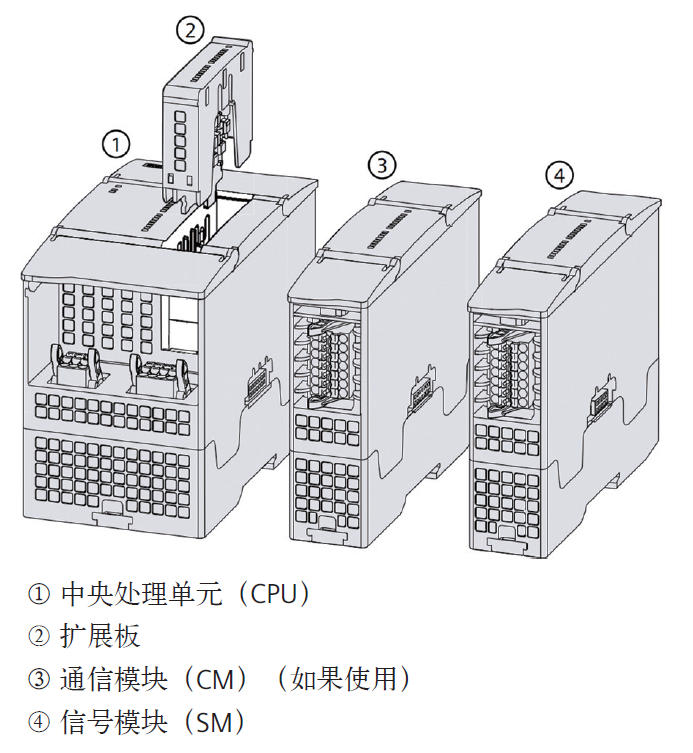

与上一代硬件不同，G的的所有通信模块和信号模块均安装在CPU的右侧，用户可以将通信模块连接到CPU或另一个通信模块。在安装任何信号模块之前，需先连接所有的通信模块，安装时，对齐模块的柱脚与CPU或模块的孔，用力压入，直到柱脚卡入到位即可。

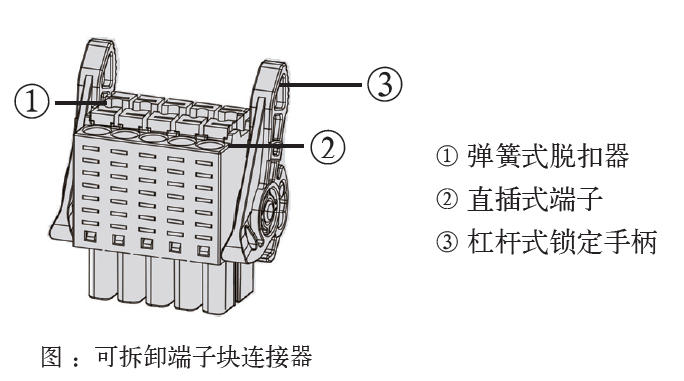

所有S7-1200 G2设备均提供可拆卸的端子块连接器，这样方便更换模块时不用拆线。同时，G2采用了全新的端子连接器设计，在CPU和模块中采用直插式端子接线方式和杠杆式锁扣，极大简化了接线过程，使拆卸和安装更加方便。

 +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
