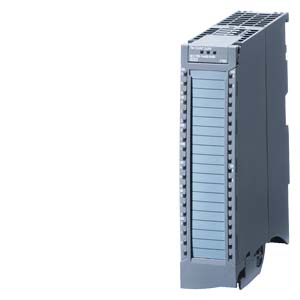

型号：6ES7550-1AA01-0AB0

旧型号：6ES7550-1AA00-0AB0

描述：SIMATIC S7-1500， TM count 2x24V 计数器模块，双通道 用于 24V 增量编码器或 脉冲编码器， 3 DI，2 个数字输出/每个通道

高速计数模块 TM Count 2x24V 具有下列属性：

● 技术特性

– 宽度： 35 mm

– 双通道

– 接口：

24 V 编码器信号 A、B 和 N 来自源型、漏型或推挽编码器和传感器

24 V 编码器电源输出，防短路

DI0、DI1 和 DI2 数字量输入信号（每个通道）

DQ0 和 DQ1 数字量输出信号（每个通道）

L+ 电源电压

– 计数范围：32 位

– 可以逐个通道地进行编码器信号监视以判断是否断线

– 可以逐个通道地组态硬件中断

– 可以组态在编码器输入和数字量输入上抑制干扰的输入滤波器

● 支持的编码器/信号类型

– 带和不带信号 N 的 24 V 增量编码器

– 具有方向信号的 24 V 脉冲编码器

– 不具有方向信号的 24 V 脉冲编码器

– 用于向上和向下计数脉冲的 24 V 脉冲编码器

● 所支持的功能

– 等时模式

– 固件更新

– 标识数据 I&M

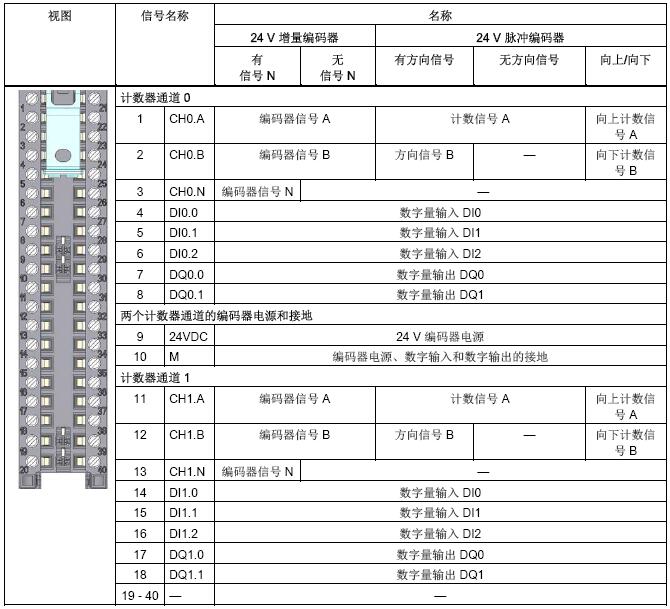

• 接线端子针脚定义：
