型号：6AG4010-4BA22-0XX5

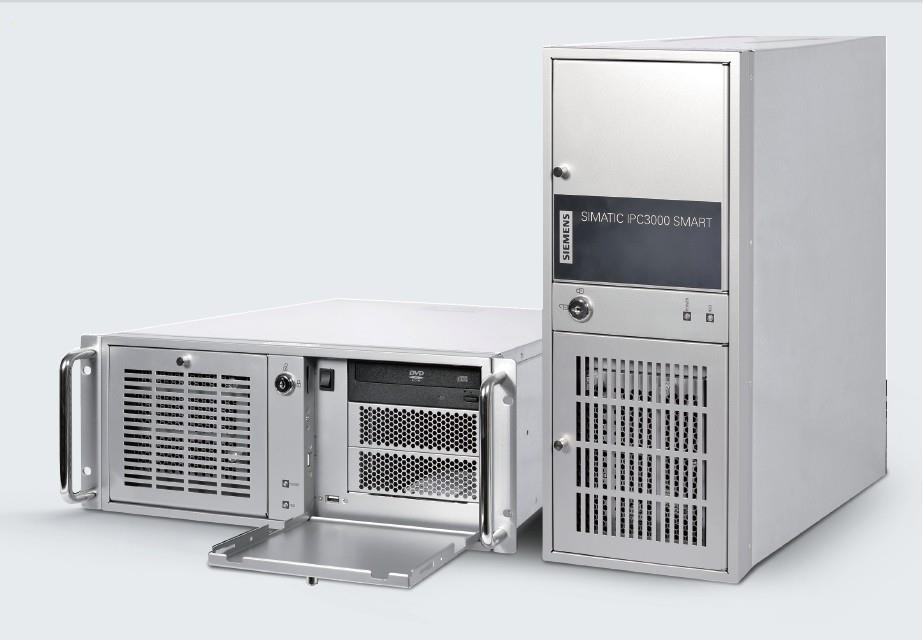

描述：SIMATIC IPC3000 SMART （机架式 PC，19"，4 个高度单位）； 内核 I5-3550S （4C/4T，3.7 GHz，6m Cache） 500 GByte 硬盘 SATA，内部； 4 GB DDR3 SD-RAM (1x 2 GB)，单通道； DVD +/-RW； 接口：2个 Gbit LAN； 2个串行：1个 COM 1（RS-232）， 1个 COM2（RS-232/422/485）； 背面 4个 USB； 2x 正面 USB； 1个 VGA；1个 DVI-D； 2x PS/2；音频； 无操作系统； 设备仅获准用于中国市场！



安装方式支持水平安装和塔式安装

基本参数：

处理器英特尔奔腾双核处理器G2010（2.8GHz，3MB缓存）

英特尔酷睿四核处理器 Core i5-3550S

(3.7GHz，6MB缓存)

芯片组英特尔 H61

内存

2GB DDR3-1600，

两个用于 DDR3 的DIMM 插槽，

最大可扩展至 16 GB

4GB DDR3-1600，两个用于 DDR3 的 DIMM 插槽，

最大可扩展至 16 GB

2G DDR3-1600，

两个用于DDR3的DIMM插槽，

最大可扩展至16GB

4G DDR3-1600，

两个用于DDR3的DIMM插槽，

最大可扩展至16GB硬盘500G硬盘，

3.5'' SATA，内置

操作系统无

Windows 7 Ultimate.多语言（预装英语和中文），

64位，SP1无

扩展插槽4 个 PCI，1 个 PCIe x 1 (2.0)，1 个 PCIe x 8 (2.0)，1 个 PCIe x 16 (2.0)

光驱DVD-ROM 无DVD R/W 无DVD R/W

图形处理Pentium G2010 已集成图形引擎，最高支持1920x1200像素

Core i5-3550S集成显卡，3D引擎，最高支持1920 x 1200 像素，色深最大可达 32 位/像素

电源电源100-240 VAC，50/60Hz，350 W，宽范围允许短时电压中断最高20 ms

磁盘安装空间

内部一个3.5"

前端3个 5.25"

接口

以太网 2x 10/100/1000 Mbit/s (RJ 45)

USB 2.0 2个位于前端

4个位于后部

串口

COM1 (RS232)

COM2 (RS232/RS485/RS422)

VGA 1个

DVI-D 1个

鼠标 / 键盘2个PS/2接口

音频1个音频输入，1个音频输出，1个麦克

机械/环境条件

安全法规IEC60950-1、GB4943-2011、IEC 61131-2

防护等级IP 20，符合 EN 60529 要求

安全防护等级防护等级 I，符合 IEC 61140 标准

噪声辐射< 55 dB (A)

运行期间抗震动能力

依据 IEC 60068-2-6，10 个周期，10 ~ 58 Hz：0.015 mm；58 ~ 200 Hz：2m/s2（约0.2 g）

注意：在光驱工作时，不允许有震动

运行期间抗冲击能力

依据 IEC 60068-2-27，半正弦： 9.8m/s2，20 ms（约 1 g），每个轴线3次冲击

注意：在光驱工作时，不允许有冲击

运行期间的环境温度在 +5 ~ +40ºC 温度范围内可保证CPU24小时全速运行

运行期间的相对湿度25ºC 时 5% ~ 80%（无凝露）

存储/运输的环境温度–20ºC ~ +60ºC

存储/运输的相对湿度25ºC 时为 5% ~ 95 %，无冷凝

尺寸和重量

安装尺寸

(W x H x D)mm 481 x 175 x 509

重量约为17 kg





精致型 6AG4010-4AA20-0XX5



实用型  6AG4010-4AB22-0XX5



旗舰型 6AG4010-4AB22-0FX5



加强型  6AG4010-4BA10-0XX5
