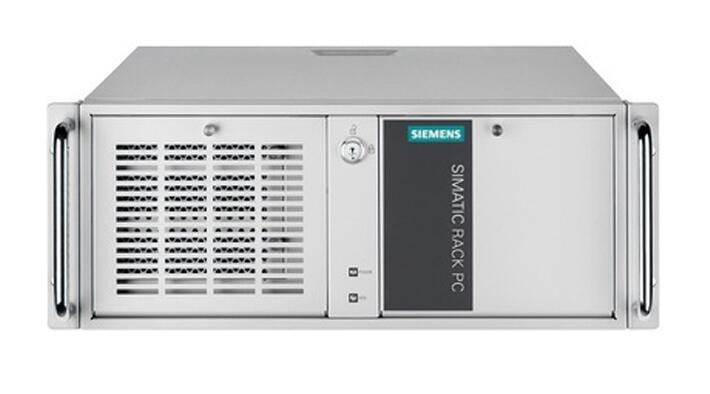

SIMATIC IPC547G （机架式 PC，19"，4 个高度单位）； 接口： 2x USB 3.0 前置； 2x Intel Gigabit Ethernet， 2x PS/2，背面音频； 7 个插槽： 5x PCI-Express，2x PCI， 温度和 风扇监视；监视狗； 卡托 Pentium G4400 （2C/2T，3.3 GHz，3MByte 高速缓存存储器）， 主板：（Chipset H110， 1x DVI-D，1x 显示器接口 V1.2， 2x USB 3.0 和 4x USB 2.0 背面） 1x 1 TB HDD，内部， （0.2 g 振动，1 g 震动） 4 GB DDR4 SD-RAM（1个 4 GB）， 单通道 外壳蓝色镀铬， 100/240V AC 工业电源， 无移动存储介质 机载图表 不带操作系统 不带扩展，（软件） 电源电缆（中国）

IPC547G标配：6AG4104-4AA01-0XX3 英特尔奔腾酷睿双核处理器G4400/4G/1T

IPC547G标配：6AG4104-4CA01-0XX3 英特尔奔腾酷睿双核处理器I5-6500/4G/1T

IPC547G标配：6AG4104-4HA01-0XX3 英特尔奔腾酷睿双核处理器I7-6700/4G/1T

西门子工控机的分类：

1、SIMATIC Rack PC （西门子机架式工控机）
2、SIMATIC Box PC （西门子箱式工控机）
3、SIMATIC Panel PC （西门子面板式工控机）
4、SIMAITC IPC Bundle （预装RTX/HMI套件的西门子工控机）
5、SIMATIC Flat Panel （西门子工业显示器）
6、SIMATIC HMI Ex （西门子防爆工控机）

下面将简述西门子工控机各系列的代表型号及参数。
1、SIMATIC Rack PC （西门子机架式工控机）
   根据产地不同有两个分支：IPC3000 smart、347E及547E、647D、847D。前者产自西门子中国成都数字化工厂生产，后者则为德国原产。
   ①、IPC3000 Smart是西门子继宜控系列之后推出的一款高性价比的国产化工控机，因价格经济，在各行各业都得到了广泛的应用，使得西门子进入工控机中低端市场。IPC3000 Smart总共有6款，订货号分别为：
   经济型：6AG4010-4AA11-0XX5 英特尔奔腾双核处理器G2010（2.8GHz，3MB缓存）/2G/500G/DVD-ROM/无系统
   精致型：6AG4010-4AA20-0XX5 英特尔奔腾双核处理器G2010（2.8GHz，3MB缓存）/4G/500G/无DVD/无系统
   实用型：6AG4010-4AB22-0XX5 英特尔奔腾双核处理器G2010（2.8GHz，3MB缓存）/4G/500G/DVD R±M/无系统
   旗舰型：6AG4010-4AB22-0FX5 英特尔奔腾双核处理器G2010（2.8GHz，3MB缓存）/4G/500G/DVD R±M/WIN 7多语言操作系统
   加强型：6AG4010-4BA10-0XX5 英特尔酷睿四核处理器Core i5-3550S（3.7GHz，6MB缓存）/2G/500G/无DVD/无系统
   强劲型：6AG4010-4BA22-0XX5 英特尔酷睿四核处理器Core i5-3550S（3.7GHz，6MB缓存）/4G/500G/DVD R±M/无系统

   在IPC3000 Smart的推出获得后，在2016年8月，西门子推出了IPC3000 Smart V2，性能整体提升，订货号相比上一个版本则复杂了很多。以下列举几款具有代表性的型号：
   诚意型：6AG4010-5AA12-0XX5 英特尔奔腾双核处理器G3260 3.3GHz/2G/500G/DVD
   锐意型：6AG4010-5AA20-0XX5 英特尔奔腾双核处理器G3260 3.3GHz/4G/500G
   中意型：6AG4010-5AA22-0XX5 英特尔奔腾双核处理器G3260 3.3GHz/4G/500G/DVD
   得意型：6AG4010-5AA22-0FX5 英特尔奔腾双核处理器G3260 3.3GHz/4G/500G/DVD/WIN 7旗舰版
   顺意型：6AG4010-5BA10-0XX5 英特尔酷睿四核处理器I5-4570S 3.6GHz/2G/500G
   称意型：6AG4010-5BA22-0XX5 英特尔酷睿四核处理器I5-4570S 3.6GHz/4G/500G/DVD
   6AG4010-5BB20-0XX5 英特尔酷睿四核处理器I5-4570S 3.6GHz/4G/1T
   6AG4010-5AA20-0FX5 英特尔奔腾双核处理器G3260 3.3GHz/4G/500G/WIN 7旗舰版
   6AG4010-5AB10-0XX5 英特尔奔腾双核处理器G3260 3.3GHz/2G/1T
   6AG4010-5AB20-0XX5 英特尔奔腾双核处理器G3260 3.3GHz/4G/1T
   6AG4010-5BA20-0XX5 英特尔酷睿四核处理器I5-4570S 3.6GHz/4G/500G

   ②、SIMATIC IPC347E产品本质和IPC3000其实是一样的，但由于IPC3000无法满足部分客户的出口要求，这才有了IPC347E产品。代表型号：
   6AG4012-1AA10-0XX0 英特尔奔腾酷睿双核处理器G3420/2G/500G
   6AG4012-1AA21-0XX0 英特尔奔腾酷睿双核处理器G3420/4G/500G/DVD
   6AG4012-1CA21-0XX0 英特尔酷睿四核处理器I5-4570S/4G/500G/DVD
   6AG4012-1CA21-0BX0 英特尔酷睿四核处理器I5-4570S/4G/500G/DVD/WIN7旗舰版系统

   ③、SIMATIC IPC547E是一款功能强大且性价比高的工业PC，19英寸标准4U机架式设计，提供高至酷睿I7-4770S处理器，无须扩展情况下可直接连接3个显示器，多可同时连接到5个显示器。可使用RAID1或者RAID5配置，支持热插拔，前面板可支持4个可插拔硬盘。可确保在环境温度高达40°C的条件下CPU24小时全速运行。
   IPC547E标配：6AG4104-3DA11-0XX5 英特尔奔腾酷睿双核处理器G3420/2G/500G/
   IPC547D标配：6AG4104-2AA01-0XX5 英特尔奔腾酷睿双核处理器G850/1G/500G/DVD-ROM
   IPC547G标配：6AG4104-4AA01-0XX3 英特尔奔腾酷睿双核处理器G4400/4G/1T

   ④、SIMATIC IPC647系列目前在售的包括IPC647C和647D两款产品。IPC647系列是一款结构坚固且极为紧凑的工业PC，具有19英寸、2U的设计。它尤其适用于在着重节省空间的场合执行快速计算以及可视化的任务，比如图像和数据处理，或者工业服务器的应用。凭借其只有2U的高度以及较浅的安装深度，可以很好的使用在19英寸的标准控制柜中。
   IPC647C标配：6AG4112-1GA08-0XX5 英特尔酷睿双核处理器I3-330E/1G/250G
   IPC647D标配：6AG4112-2DA10-0XX5 英特尔酷睿双核处理器I3-4330TE/2G/500G

   ⑤、SIMATIC IPC847系列目前在售的包括IPC847C和847D两款产品。IPC847系列是一款极其坚固耐用、扩展性极强的工业PC，具有19英寸标准4U设计，它突出的长期可用性可有效的保护用户的投资安全。另外，其能够在55度的环境高温下保证CPU24小时全速运行，更好的抗震抗冲击和防尘设计使其能够满足极为苛刻的工业环境。
   IPC847C标配：6AG4114-1GG01-0XX5 英特尔酷睿双核处理器I3-330E/1G/250G/DVD
                6AG4114-1GG08-0XX5 英特尔酷睿双核处理器I3-330E/1G/250G
   IPC847D标配：6AG4114-2DA10-0XX5 英特尔酷睿双核处理器I3-4330TE/2G/500G

   Ⅵ、SIMATIC IPC547G系列是IPC547E的升级款，于2016年10月1日推出，将在1-2年内完成对547E的升级替代。西门子工控机547G高支持至强E3-1275 V5处理器，可支持64G内存。IPC547G的推出，改变了该系列工控机低端的形象。
   IPC547G标配：6AG4104-4AA01-0XX3 英特尔奔腾双核处理器G4400/4G/1T

2、SIMATIC Box PC （西门子箱式工控机）
   ①、Nano箱式PC SIMATIC IPC277是一款极为紧凑且极具灵活性的嵌入式工业PC。以全新一代的E6xx系列英特尔Atom处理器为特色，这款经过功率优化的PC适用于简单的控制、数据采集以及通信任务。
    IPC227D标配：6ES7647-8AA00-0AA1 Atom e620/512M RAM
    IPC227E标配：6ES7647-8BA11-0AA1 赛扬N2807/2C/2T/2G

   ②、SIMATIC IPC427D小型箱式PC是一款功能强大的嵌入式工业PC，高支持酷睿I7-3517UE处理器，支持标准导轨安装、墙式安装或者立式安装。可广泛应用于对安装空间要求极为苛刻的控制箱或者机械设备内部。免维护的无风扇设计大大提高设备的抗震冲击能力。
   IPC427D标配：6AG4140-0BA00-0AA0 英特尔赛扬处理器U827E/1C/1T/1G

   ③、SIMATIC IPC627系列目前在售的有IPC627C和IPC627D。SIMATIC箱式IPC627C由于其极高的紧凑性和性能，能够在高达55°C的环境温度下地执行测量、开环和闭环控制任务。SIMATIC IPC627D支持新的第四代英特尔酷睿处理器，高支持至强E3-1268LV3处理器。
    IPC627C标配：6ES7647-6CA05-0AX0 英特尔赛扬双核P4505/1G/250G
    IPC627D标配：6AG4131-2AA10-0XX5 英特尔赛扬双核G1820TE/2G/250G

   ④、SIMATIC IPC827系列目前在售的有IPC827C和IPC827D两款。SIMATIC IPC827C箱式PC是一款坚固而灵活的可扩展型控制柜PC，适用于机器级的应用，可在高达55°C的环境温度下全天24小时连续运行。
    IPC827C标配：6ES7647-6PA05-0AX0 英特尔赛扬双核P4505/1G/250G
    IPC827D标配：6AG4132-2AA10-0XX5 英特尔赛扬双核G1820TE/2G/250G

3、SIMATIC Panel PC （西门子面板式工控机）
   ①、SIMATIC HMI IPC277系列目前在售的有IPC277D和IPC277E两款产品。SIMATIC HMI IPC277D的特点是具有7英寸、9英寸或者12英寸的明亮触控显示屏。其坚固的宽屏前面板提供了扩大的可配置显示面积，具有很高的分辨率以及宽广的可视角度。由于具备可调光的背景光源，以该面板式PC非常适合用于以小的能耗实现明亮的显示。
   IPC277D标配：6AV7881-1AA00-0AA0 Atom E640 1G RAM/7寸触摸
   IPC277E标配：6AV7882-0AA10-0BA0 赛扬双核 N2807/2G/80G SSD/7寸触摸

   ②、SIMATIC IPC477D是功能强大的面板式工业PC，高支持酷睿I7-3517UE处理器，具有很高的图形性能，可地满足对坚固、免维护和安全系统提出的要求。显示屏有12英寸、15英寸、19英寸和22英寸多个型号可供选择，15英寸有带按键屏幕可供选择。170度可视角。

   ③、SIMATIC IPC677C是一款令人印象深刻的开放式PC平台，可应用在苛刻的工业条件下。它配备了功能强大的英特尔酷睿处理器，可适应可视化以及处理大量数据的任务需求。
   IPC677C标配：6AV7890-0HB00-0AA0 英特尔赛扬双核处理器P4505/1G/250G/12寸触摸屏
                6AV7892-0HB00-0AA0 英特尔赛扬双核处理器 P4505/1G/250G/15寸触摸屏
                6AV7892-0HE00-0AA0 英特尔酷睿双核处理器 I3-330E/1G/250G/15寸触摸屏

   ④、SIMATIC IPC677D目前提供22寸触摸屏配置，高可支持至强E3-1268LV3处理器，可完成可视化以及处理大量数据的任务。
   IPC677D标配：6AV7260-0BA10-0XX5 英特尔赛扬双核处理器G1820TE 2G/250G/15寸触摸屏

4、SIMATIC Flat Panel （西门子工业显示器）
   SIMATIC FLAT Panel是工业级宽屏显示器，有15寸、19寸和22寸屏幕可选，15寸有带按键屏幕，19寸提供多点触摸屏，170度可视角。坚固耐用，非常适用于震动、冲击的工业环境。开孔尺寸与SIMATIC面板式PC相兼容。
   常规型号：6AV7861-2TB10-0AA0 6AV7861-2TB10-1AA0
             6AV7861-2TB00-0AA0 6AV7861-2TB00-1AA0
             6AV7861-3AB00-1AA0 6AV7863-2AA00-0AA0
