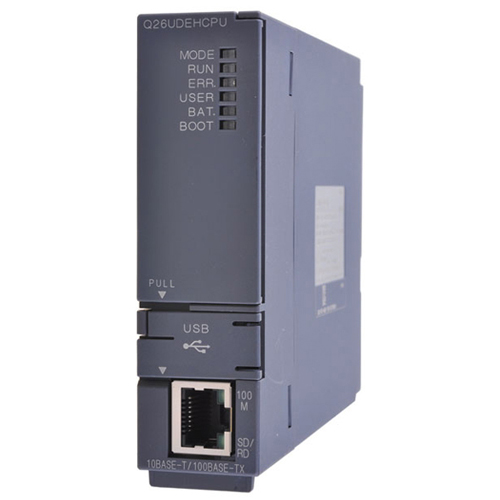

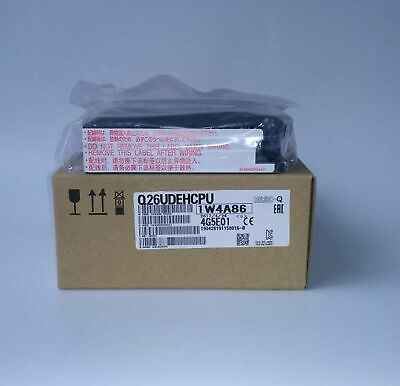

型号：Q26UDEHCPU

描述：Q系列高性能以太网控制器，Q26UDEHCPU 支持4096点,程序容量260K步,带一个USB口和一个以太网口接口。

Q26UDEHCPU产品规格说明：

【控制方法】存储程序反复运算
【I/O 控制模式】刷新模式(通过指定直接访问I/O(DX ,DY )时，可以直接访问I/O。)
【程序语言】顺序控制语言(继电器符号语言、逻辑符号语言、MELSAP3(SFC)、MELSAP-L、功能块和结构化文本(ST))
【处理速度(顺控程序指令)】9.5ns(LD X0)、19ns(MOV D0 D1)
【恒定扫描(用于保持正常扫描时间的功能)】0.5~2000ms(可以以0.5ms为单位进行设置)
【接口】USB、以太网
【程序容量】260k步1040k字节)
【存储器容量】
  ·程序内存(驱动器0)：1040k字节
  ·存储卡(RAM)(驱动器1)：安装的存储卡的容量(最大8M字节)
  ·存储卡(ROM)(驱动器2)：安装的存储卡的容量(闪存卡: 最大4M 字节，ATA卡: 最大32M 字节)
  ·标准(RAM)(驱动器3)：1280k字节
  ·标准(ROM)(驱动器4)：4096k字节
  ·QCPU标准内存(CPU共享)：8k字节
  ·多CPU高速通信区域(CPU共享)：32k字节
【文件存储的最大数量】
  ·程序内存：252
  ·存储卡(RAM)：319( 当使用Q3MEM-8MBS 时)
  ·存储卡(ROM)：288(闪存卡)、511(ATA卡)
  ·标准RAM：4
  ·标准ROM：256
【智能功能模块参数设置的最大数量】初始4096个、刷新2048个
【程序内存允许写入的次数】最大10万次
【标准ROM 允许写入的次数】最大10万次
【I/O 软元件点数】8192点(X/Y0~1FFF)
【I/O点数】4096点(X/Y0~FFF)
【直接链接软元件】
  用于直接访问链接软元件的软元件。专门用于MELSECNET/G 和MELSECNET/H。
  指定形式为J□□\X□□,J□□\Y□□,J□□\W□□,J□□\B□□,J□□\SW□□,J□□\SB□□
【智能功能模块软元件】用于直接访问智能功能模块缓冲存储器的软元件。指定形式为U□□7\G□□
【锁存(停电保持)范围】L0~8191(默认8192 点)(可以为B、F、V、T、ST、C、D和W设定锁存范围)
【RUN/PAUSE触点】可以为RUN 和PAUSE 中的每一个在X0 至1FFF中设定1个触点。
【允许的瞬时电源故障时间】依据电源模块的类型而变化
【5VDC 内部电流消耗】0.49A
内置以太网功能规格
【传输规格】
  ·数据传输速度：100/10Mbps
  ·通信模式：全双工/半双工
  ·传送方式：基带
  ·最大传输距离：100m
  ·最大节点数/连接数：10BASE-T级联连接最大4级、100BASE-TX级联连接最大2级
