SPD-（Surge protection Device）是国际电工委员会(IEC)标准中对电涌保护器的英文缩写。避雷器是适用于高压供电系统的防雷装置，SPD是适用于低压系统的防雷装置，为了避免两者相混淆，因此用于低压系统的SPD不能称为避雷器。
避雷和过电压保护概述：
过电压会对电气和电子设备和装置造成破坏。这种破坏，不仅仅限于工业和商业设施。楼宇管理系统以及日常使用的家用电器也会受到影响。
如果没有有效的过电压保护，就会存在因设备发生损坏而产生昂贵的维修或更换成本的风险。
综合浪涌保护措施：
基本情况
过电压由雷电放电、电路中的分断操作以及静电放电所引起。如果不通过雷电和浪涌保护器进行保护，楼宇或工厂装置中甚至是结构最坚固的
低压供电系统也无法应对雷击所释放出的能量。过电压只发生在百万分之几秒这一非常短的时间内。然而，所涉及的极高电压却可以破坏电子
电路或印刷电路板上导体之间的绝缘。即使一台电气或电子设备已通过获得 CE 标识所需的、符合 IEC61004-5 标准的耐电压测试，它也无法安
然无恙地免受电磁兼容性方面 (EMC) 的所有环境影响。为了防止过电压对设备造成的破坏，所有受到威胁的接口(信号输入和电源)都必须与浪涌
保护器相连。根据应用情况，需要使用火花隙、气体放电管、压敏电阻和抑制二极管，由于它们的浪涌保护和限制技术规格上差别，因此可单独
或组合安装在保护电路中。
根据产生原因，过电压被分为以下两大类：
• LEMP （雷电电磁脉冲）- 由大气影响引起的过电压（例如直接雷击、雷电电磁场）。
• SEMP（分断电磁脉冲）- 由分断操作引起的过电压（例如,短路的分断开关、负载的正常分断）。

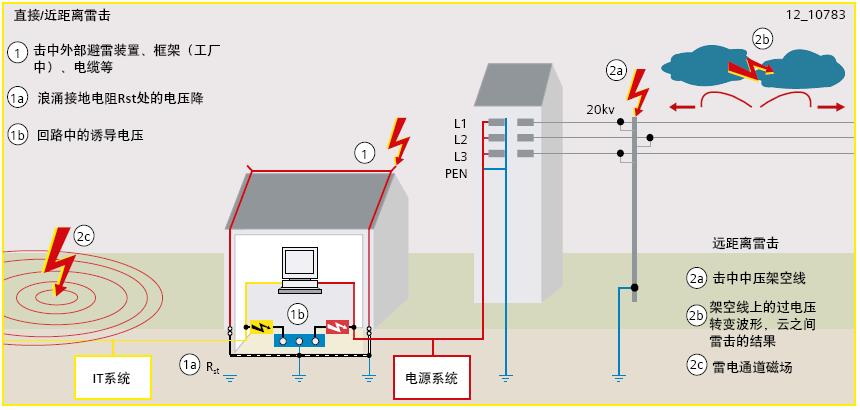

雷雨带来的过电压由直接/近距离或远距离雷击所引起。(见下图)
直接或近距离雷击是对楼宇建筑的避雷系统产生的雷击，它直接击中楼宇建筑的导电系统或附近（如低压电源、TC 和控制线路)。所产生的浪涌电
流和电压因其幅值和功率都很高而对被保护的系统来说是一个极大的威胁。
在直接或近距离雷击的情况下，过电压由浪涌接地电阻上的电压降以及楼宇建筑与远处环境相比电位的升高而引起（参见第4/4页上的图）。这
种情况可对楼宇建筑中电气装置造成最大可能负荷。浪涌电流的特征参数（峰值、电流上升速度、电荷多少、能量密度）可使用浪涌电流波形
10/350 s 来描述。它们在国际、欧洲和国家标准中作为用于发生直接雷击时提供保护的部件和设备测试电流进行定义。

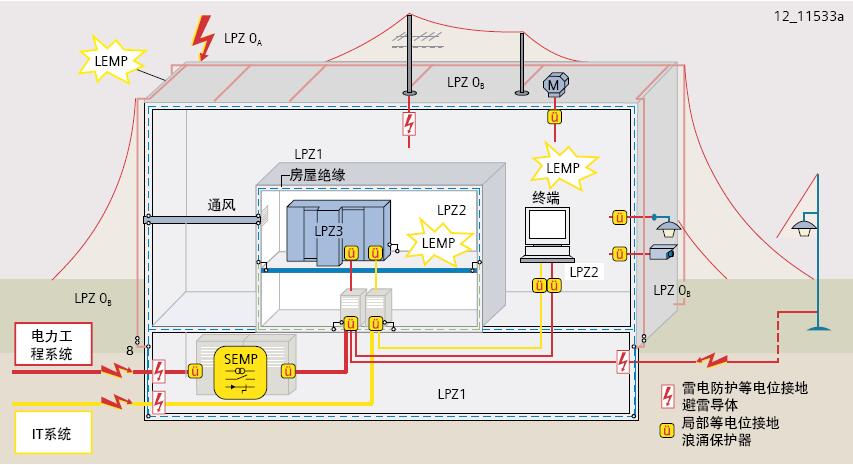

一个以电磁兼容性为导向的避雷区概念应用包括外部雷电保护措施(使用避雷针、避雷器、接地装置)、等电位接地、房屋绝缘以及针对电源和信息系统的过电压保护措施。

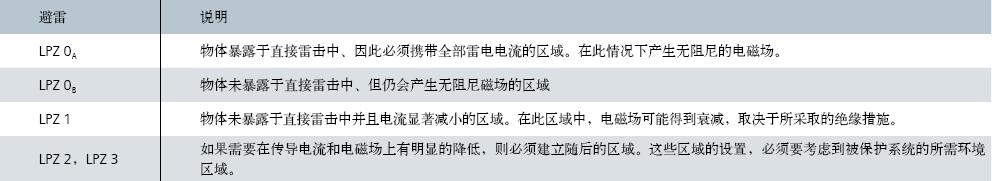

避雷区的定义：
在放电能力方面，对雷电电流组合保护器提出了更高的要求，它们负责执行从避雷区LPZ0A到LPZ1或LPZ2的过度。这些浪涌保护器必须
能够承受波形为10/350 μs 雷电电流，因而防止这些破坏性电流进入楼宇建筑的电气装置。在避雷区 LPZ 0B 到 LPZ 1 的过渡处以及避雷区 LPZ 1 到
LPZ 2的过渡处或更高层过渡处，需要安装防护过电压的保护器。它们的任务是对上游保护级的剩余电磁场进行进一步衰减并限制系统中的过电压，而
不管该过电压是诱导还是自动产生的。
浪涌保护器 —— 目的在于限制瞬态过电压和分走电涌 电流的器件，它至少含有一非线性元件。
过电压或浪涌电压(Overvoltages or surge voltages):
过电压是发生在系统中的导线之间或在导线和地之间的稳态的或暂态的高
电压，这种电压是能损坏 ( 电子) 仪器的。
电源SPD —— 连接到低压配电系统的SPD。
Type 1 电涌保护器： 该类电涌保护器用于抑制由过电压产生的流经电流，这种电流相当于直击雷产生的电流。 此产品已经成功通过10/350 波形的
标准检测 (I 级测试）
Type 2 电涌保护器： 该类电涌保护器用于抑制由过电压产生的流经电流，这种电流相当于间接雷或操作过电压产生的电流。 此产品已经成功通过
8/20波形的标准检测(II级测试)

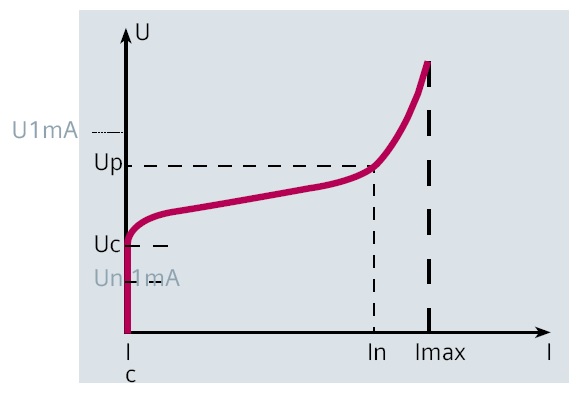

浪涌保护器(SPD)选型参数：
- 电压保护水平 Up: 表征SPD限制接线端子间电压的性能参数；
- 最大持续工作电压 Uc:允许持久地施加在SPD上的最大交流电压有效值或直流电压；
- 标称放电电流 In：这是未损坏时SPD可能通过的8/20us波形电流的峰值(20次)；
- 最大放电电流 Imax：这是SPD可以导通的8/20us波形电流的峰值(2次)；
- 雷击冲击电流 Iimp：它是由电流峰值 Ipeak和电荷Q决定，用于I级试验的SPD分类试验续流 If冲击放大电流以后，由电源系统流入SPD的电流。

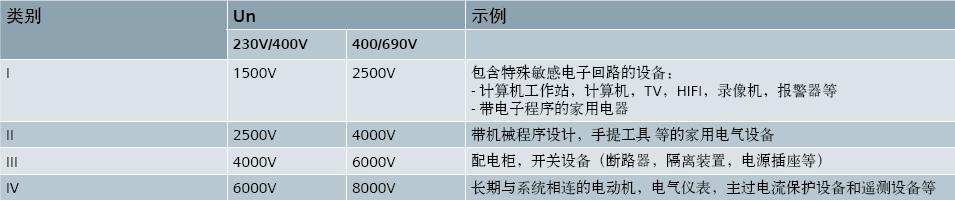

SPD-Up值选择：
