型号：6EP3334-7SB00-3AX0

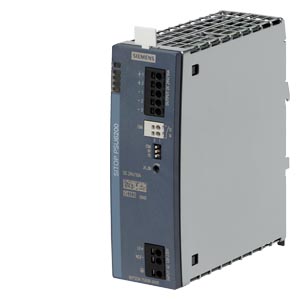

描述：电源 SITOP PSU6200/1AC/DC24V/10A

SITOP PSU6200 24 V/10 A 调节型电源 输入：120 - 230 V AC （110 V-240 V DC） 输出：24 V DC/10 A 含诊断界面

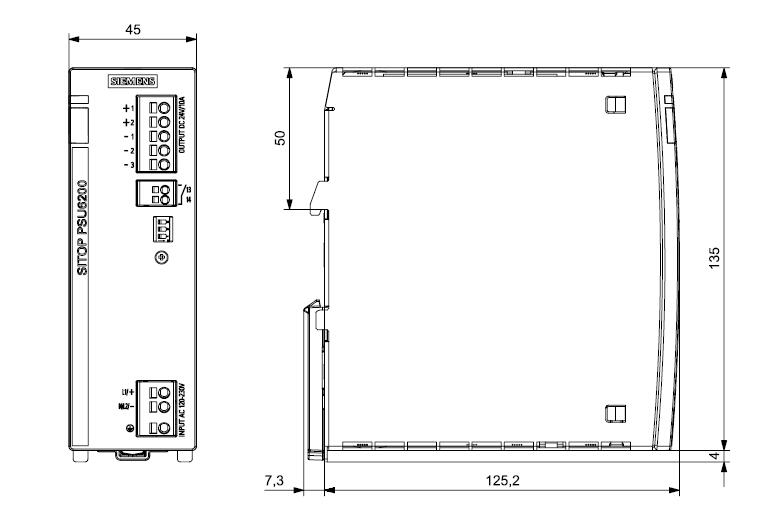

安装尺寸：

技术参数：



输入
输入		单相交流或直流
Ue 额定电压额定值/最小值 ... Ue 额定电压额定值/最大值		120 ... 230 V
电压范围 AC		85 ... 264 V
供电电压
● DC 时		110 ... 240 V
输入电压
● DC 时		85 ... 275 V
广域输入		是的
抗过压能力		300 V AC 30 s
断点桥接		Vin = 230 V时
Ia 额定时的断电桥接，最小值		45 ms; Vin = 230 V时
电源频率额定值 1		50 Hz
电源频率额定值 2		60 Hz
电源频率范围/最小值 ... 电源频率范围/最大值		47 ... 63 Hz
输入电流
● 输入电压额定值为 120 V 时		2.2 A
● 输入电压额定值为 230 V 时		1.2 A
接通电流限制 (+ 25 °C)，最大值		6 A
已安装的输入保险丝		5 A
电源线中的保护装置 (IEC 898)		小型断路器，从 4 A 特性 C/6 A 特性 B 至 10 A 特性 C 或者断路器3RV2011-1EA10（设置 4 A）或者 3RV2711-1ED10 (UL 489)
输出
输出		调节后、零电位直流电压
输出端数量		1
额定 DC 电压额定值 Ua		24 V
输出电压
● 输出端 1 上 DC 时 额定值		24 V
总容错，静态 ±		3 %
静态电网调节，约		0.1 %
静态负载调节，约		0.1 %
剩余波纹度双重峰值，最大值		30 mV
剩余波纹度双重峰值，典型值		20 mV
尖峰双重峰值，最大值（频带宽带约 20 MHz）		30 mV
尖峰双重峰值，典型值（频带宽带约 20 MHz）		20 mV
设置范围/最小值 ... 设置范围/最大值		24 ... 28 V
产品功能 可调整输出电压		是的
输出电压的设置		通过电位器; max. 240 W (288 W 升至 45°C)
运行显示		24 V 的绿色 LED 正常
信号装置		电子触点（常开触点，触点额定值为 30 VDC/0.1A），用于表示DC正常或诊断接口
启动/关闭特性		V输出 超调< 2 %
起动延迟，最大值		0.5 s
电压上升，典型值		200 ms
● Ia 额定电流额定值		10 A
电流范围/最小值 ... 电流范围/最大值		0 ... 10 A
● 备注		12 A 升至 +45 °C; +60 ... +70 °C: 降额使用 3%/K
输出的有效功率 典型		240 W
瞬时过载电流
● 启动期间短路 典型		12 A
● 运行期间短路 典型		12 A
用于提高功率的并联能力		是的; 输出特性可变
用于提高功率的可并联设备的数量，台		2
效率
Ua 额定、Ia 额定时的效率，约		92.8 %
Ua 额定、Ia 额定时的功耗，约		18 W
损耗功率 [W] 空转时 最大值		2.2 W
闭环控制
动态负载调节 (Ia: 10/90/10 %)，Ua ± 典型值		2 %
负载跃变 10 到 90% 的调节时间，典型值		2 ms
负载跃变 90 到 10 % 的调节时间，典型值		2 ms
调节时间 最大值		3 ms
保护和监测
输出过压保护		< 32 V
电流限制，典型值		12 A
输出的特性 短路保护		是的
短路保护		关断和反复重启尝试
过电流过载能力 正常运行时		过载150%额定电流输出 ， 5s/min
安全
初级/次级电位隔离		是的
电位隔离		通过了 EN 60950-1 的安全低输出电压
防护类别		Class I
泄漏电流
● 最大值		3.5 mA
防护等级 (EN 60529)		IP20
认证
CE 标识		是的
UL/cUL (CSA) 许可		cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1)
资格证明 NEC 级别 2		不
CB 许可		是的
资格证明 EAC 许可		是的
法规符合性标志 (RCM)		不
造船许可		过程: DNV GL, ABS
EMC
发射干扰（辐射）		EN 55022 Class B
电网谐波限制		EN 61000-3-2
抗干扰能力（免疫）		EN 61000-6-2
环境条件
环境温度
● 运行期间		-30 ... +70 °C
— 备注		自然对流时，从 -25 °C 开始单调递增运行，从 -40 °C 开始安全运行
● 运输期间		-40 ... +85 °C
● 存放期间		-40 ... +85 °C
湿度等级符合 EN 60721		气候类型为 3K3，5 … 95% 无冷凝
机械装置
连接技术		直插式端子
● 接口/电源输入		L1/+, L2/N/-, PE:PushIn 0.5 ... 4 mm² 单芯/多股
● 接口/输出		+1, +2, -1, -2, -3: PushIn 0.5 ... 2.5 mm²
● 接口/辅助触点		13, 14 (告警信号): 每 0.2 ... 1.5 mm² 1个直插式端子
宽度 外壳的		45 mm
高度 外壳的		135 mm
深度 外壳的		125 mm
须遵守间距
● 上		45 mm
● 下		45 mm
● 左		0 mm
● 右		0 mm
重量，大约		0.9 kg
产品特点 外壳的 可顺序排列的壳体		是的
安装		安装在DIN导轨 EN 60715 35x7.5/15上
电气附件		缓冲模块，冗余模块
机械附件		标识牌 SIMATIC ET 200SP 6ES7193-6LF30-0AW0
其他说明		在额定输入电压和环境温度25℃的参数（除非另有规定）
