型号：6ES7317-2AK14-0AB0

描述：SIMATIC S7-300，CPU 317-2 DP， 中央处理器，带 1MB 主存储器， 1 个 MPI/DP 12MBit/s 接口， 2个 DP-Master/Slave 接口， 需要微型存储卡

硬件功能状态		01
固件版本		V3.3
附带程序包的
● 工程系统		STEP 7 V5.5 以上版本 + SP1 或 STEP 7 V5.2 以上版本 + SP1 附带 HSP 202
电源电压
额定值 (DC)		24 V
允许范围，下限 (DC)		19.2 V
允许范围，上限 (DC)		28.8 V
电源导线的外部保险装置（推荐）		最小值 2 A
电源和电压断路跨接
● 停电/断电跨接时间		5 ms
● 重复率，最小值		1 s
输入电流
耗用电流（额定值）		870 mA
耗用电流（空载），典型值		120 mA
接通电流，典型值		4 A
I²t		1 A²·s
功率损失
功率损失，典型值		4.5 W
存储器
工作存储器
● 集成		1 024 kbyte
● 可扩展		不
装载存储器

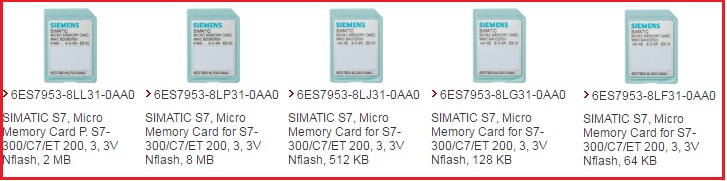

● 插拔式 (MMC)		是的
● 插拔式 (MMC)，最大值		8 Mbyte
● MMC 上的数据管理（在上一次编程后），最小值		10 y
缓冲
● 存在		是的; 通过 MMC 担保（免维护）
● 不带电池		是的; 程序和数据
CPU-处理时间
对于位运算，典型值		0.025 µs
对于字运算，典型值		0.03 µs
对于定点运算，典型值		0.04 µs
对于浮点运算，典型值		0.16 µs



接口
工业以太网接口数量		0
PROFINET 接口数量		0
RS 485 接口数量		2; 组合 MPI / PROFIBUS DP 和 PROFIBUS DP
RS 422 接口数量		0
1. 接口
接口类型		集成 RS 485 接口
电位隔离		是的
物理接口
● RS 485		是的
● 接口的输出电流，最大值		200 mA
协议
● MPI		是的
● PROFIBUS DP 主站		是的
● PROFIBUS DP 从站		是的; DP 从站不可同时连接两个接口
● 点对点联结		不
MPI
● 传输速率，最大值		12 Mbit/s
