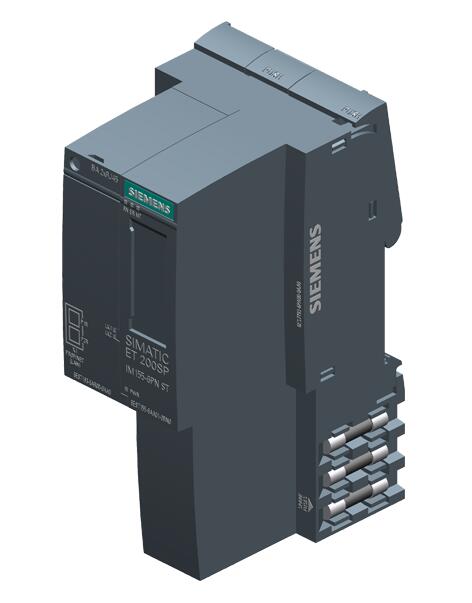

型号：6ES7155-6AA01-0BN0
描述：SIMATIC ET 200SP， PROFINET IM 捆绑包， IM 155-6PN ST， 最多 32 外围模块 和 16 ET 200AL 模块， Single Hot SWAP， 捆绑包由以下部分组成： 接口模块 (6ES7155-6AU01-0BN0)， 服务器模块 （6ES7193-6PA00-0AA0)， 总线适配器 BA 2个RJ45 (6ES7193-6AR00-0AA0)
6ES7155-6AA01-0BN0 = 6ES7155-6AU01-0BN0 + 6ES7193-6AR00-0AA0
| 产品类型标志 |
IM 155-6 PN ST |
| 硬件功能状态 |
FS01 |
| 固件版本 |
|
| ● 可更新固件 |
是的 |
| 产品功能 |
| ● I&M 数据 |
是的; I&M0 至 I&M3 |
| ● 运行期间更换模块（热插拔） |
是的; 单个热插拔 |
| ● 时钟同步模式 |
不 |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 |
V14 |
| ● STEP 7 可组态/ 已集成，自版本 |
V5.5 SP4 以上 |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 |
v2.3 / - |
| 配置控制 |
| 通过数据组 |
是的 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 反极性保护 |
是的 |
| 短路保护 |
是的 |
| 电源和电压断路跨接 |
| ● 停电/断电跨接时间 |
10 ms |
| 输入电流 |
| 耗用电流（额定值） |
450 mA |
| 耗用电流，最大值 |
550 mA |
| 接通电流，最大值 |
3.7 A |
| I²t |
0.09 A²·s |
| 功率 |
| 背板总线上的馈电功率 |
4.5 W |
| 功率损失 |
| 功率损失，典型值 |
1.9 W |
| 地址范围 |
| 每个模块的地址空间 |
| ● 每个模块的地址空间，最大值 |
256 byte; 每个输入端 / 输出端 |
| 每个站点的地址空间 |
| ● 每个站点的地址空间，最大值 |
512 byte; 取决于组态 |
| 硬件扩展 |
| 组件载体 |
| ● 可操作 ET 200SP 模块数量，最大 |
32 |
| ● 可操作 ET 200AL 模块数量，最大 |
16 |
| 子模块 |
| ● 每个站点的子模块数量，最大值 |
256 |
| 接口 |
| PROFINET 接口数量 |
1; 2 个端口（交换机） |
| 1. 接口 |
| 物理接口 |
| ● RJ 45（以太网） |
是的; 预安装的BusAdapter BA 2x RJ45 |
| ● 端口数量 |
2 |
| ● 集成开关 |
是的 |
| ● BusAdapter (PROFINET) |
是的; 可使用的总线适配器：BA 2x RJ45、BA 2x FC、BA 2x M12 |
| 协议 |
| ● PROFINET IO 设备 |
是的 |
| ● 开放式 IE 通讯 |
是的 |
| ● 气液冗余 |
是的; PROFINET MRP |
| 物理接口 |
| RJ 45（以太网） |
| ● 传输模式 |
PROFINET，100 Mbit/s，全双工(100BASE-TX) |
| ● 100 Mbit/s |
是的; PROFINET，100 Mbit/s，全双工(100BASE-TX) |
| ● 自动协商 |
是的 |
| ● 自动交叉 |
是的 |
