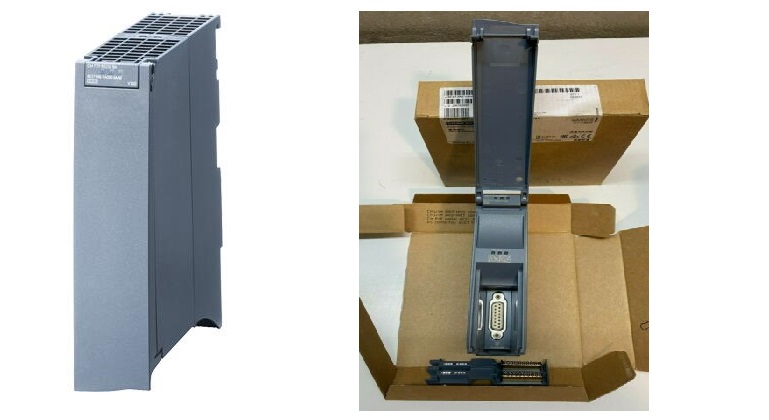

型号：6ES7541-1AB00-0AB0

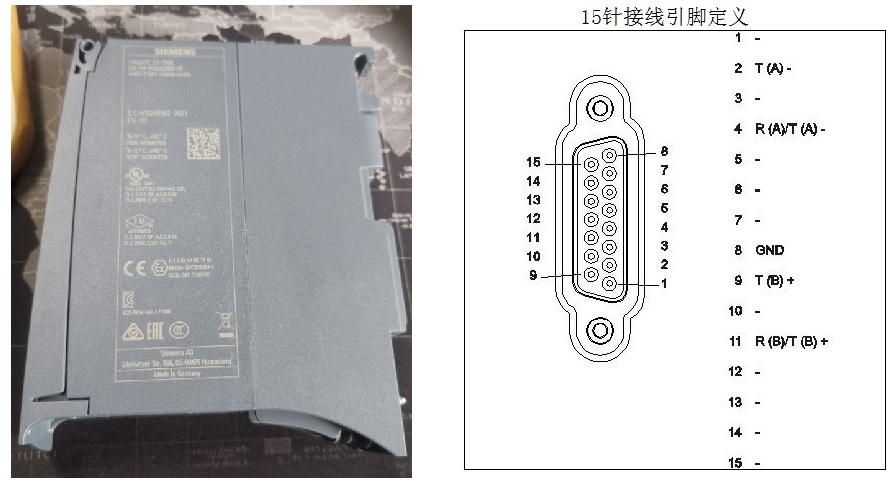

描述：SIMATIC S7-1500， CM PTP RS-422/485 HF 通讯模块针对 串行连接 RS-422 和 RS-485， 空闲端口，3964(R)，USS， MODBUS RTU 主站，从站， 115200 kBit/s， 15针 Sub-D 插座

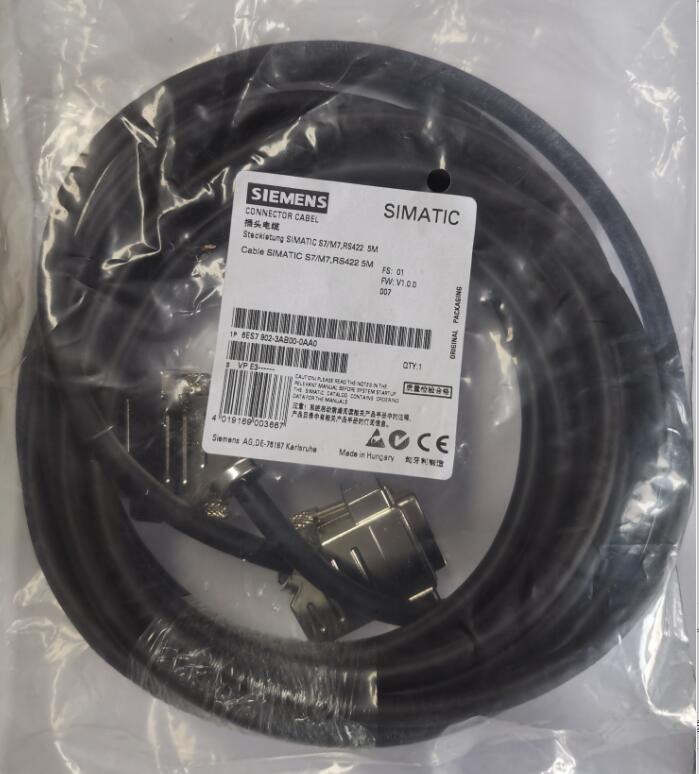

连接RS485的电缆型号： 6ES7902-3AB00-0AA0 长度：5M

产品信息
产品类型标志		CM PtP RS 422 / 485 HF
产品功能
● I&M 数据		是的; I&M 0
● 快速启动		是的
附带程序包的
● STEP 7 TIA 端口，可组态 / 已集成，自版本		V12 / V12
● STEP 7 可组态/ 已集成，自版本		V5.5 SP2，带 GSD 文件
● PROFIBUS 版本 GSD 版 / GSD 修订版以上		- / -
● PROFINET 版本 GSD 版 / GSD 修订版以上		v2.3 / -
安装方式/安装
导轨安装		是的; S7-1500 型材导轨
电源电压
电源的电压类型		系统电源
输入电流
耗用电流（额定值）		43 mA; 来自背板总线
功率
来自背板总线的功率输出		0.65 W
功率损失
功率损失，典型值		0.6 W
地址范围
每个模块的地址空间
● 输入端		8 byte
物理接口
RS 485
● 传输速率，最大值		115.2 kbit/s
● 导线长度，最大值		1 200 m
RS 422
● 传输速率，最大值		115.2 kbit/s
● 导线长度，最大值		1 200 m
● 四线全双工连接		是的
● 四线多点连接		不
协议
集成协议
自由端口
— 报文长度，最大值		4 kbyte
— 每个字符的位数		7 或 8
— 停止位数量		1 或 2 位
— 奇偶校验		无、偶数、奇数、始终为 1、始终为 0、任意
3964 (R)
— 报文长度，最大值		4 kbyte
— 每个字符的位数		7 或 8
— 停止位数量		1 或 2 位
— 奇偶校验		无、偶数、奇数、始终为 1、始终为 0、任意
Modbus RTU 主站
— 地址范围		1 至 247，扩展 1 至 65,535
— 从站数量，最大值		32
Modbus RTU 从站
— 地址范围		1 至 247，扩展 1 至 65,535
报文缓冲器
● 报文的缓冲存储器		8 kbyte
● 可缓冲报文的数量		255
报警/诊断/状态信息
诊断功能		是的
报警
● 诊断报警		是的
● 过程报警		不
诊断
● 断线		是的
诊断显示 LED
● RUN LED		是的; 绿色 LED
● ERROR LED		是的; 红色 LED
● 接收 RxD		是的; 黄色 LED
● 发送 TxD		是的; 黄色 LED
电位隔离
在背板总线和接口之间		是的
绝缘
绝缘测试，使用		707 V DC（测试类型）
环境要求
运行中的环境温度
● 水平安装，最小值		0 °C
● 水平安装，最大值		60 °C
● 垂直安装，最小值		0 °C
● 垂直安装，最大值		40 °C
参考海平面的运行高度
● 最大海拔安装高度		5 000 m; 安装海拔高度的限制 >2 000 m，请见 ET 200MP 系统手册
分布式运行
在 SIMATIC S7-300		是的
在 SIMATIC S7-400		是的
在 SIMATIC S7-1500		是的
在标准 PROFINET 控制器		是的
尺寸
宽度		35 mm
高度		147 mm
深度		127 mm
重量
重量，约		0.22 kg
