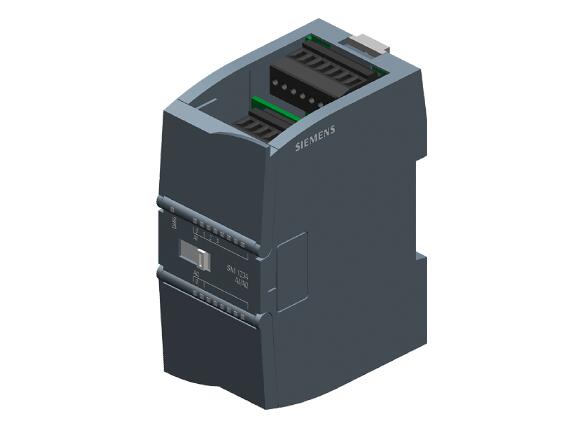

订货号：6ES7234-4HE32-0XB0

型号： SM 1234

描述： SIMATIC S7-1200，模拟输入/输出 混和模块，SM 1234，4 个模拟输入/2 个模拟输出， +/-10V，14 位分辨率 或者 0(4)-20mA，

          13 位分辨率



一般信息
产品类型标志		SM 1234，AI 4x13 bit/AO 2x14 bit
电源电压
额定值 (DC)		24 V
输入电流
耗用电流，典型值		60 mA
来自背板总线 DC 5 V，典型值		80 mA
功率损失
功率损失，典型值		2 W
模拟输入
模拟输入端数量		4; 电流或电压差分输入
电压输入允许的输入电压（毁坏限制），最大值		35 V
电流输入允许的输入电流（毁坏限制），最大值		40 mA
循环时间（所有通道），最大值		625 µs
输入范围
● 电压		是的; ±10V、±5V、±2.5V
● 电流		是的; 4 至 20 mA，0 至 20 mA
● 热电偶		不
● 电阻温度计		不
● 电阻		不
输入范围（额定值），电压
● -10 V 至 +10 V		是的
— 输入电阻（-10 V 至 +10 V）		≥9 千欧姆
● -2.5 V 至 +2.5 V		是的
— 输入电阻（-2.5 V 至 +2.5 V）		≥9 千欧姆
● -5 V 至 +5 V		是的
— 输入电阻（-5 V 至 +5 V）		≥9 千欧姆
输入范围（额定值），电流
● 0 至 20 mA		是的
— 输入电阻（0 至 20 mA）		280 Ω
● 4 mA 至 20 mA		是的
模拟输出
模拟输出端数量		2; 电流或电压
输出范围，电压
● -10 V 至 +10 V		是的
输出范围，电流
● 0 至 20 mA		是的
● 4 mA 至 20 mA		是的
负载电阻（在额定输出范围内）
● 电压输出端的最小值		1 000 Ω
● 电流输出端的最大值		600 Ω
导线长度
● 屏蔽，最大值		100 m; 屏蔽双绞线
输入端的模拟值构成
测量原理		差分
集成和转换时间/每通道分辨率
● 带有过调制的分辨率（包括符号在内的位数），最大值		12 bit; + 符号
● 可参数化的集成时间		是的
● 对于干扰频率 f1（单位 Hz）的干扰电压抑制		40 dB，DC 至 60 V 用于干扰频率 50 / 60 Hz
测量值滤波
● 可参数化		是的
● 等级： 无		是的
● 等级：弱		是的
● 等级： 中等		是的
● 等级： 强		是的
输出端的模拟值构成
集成和转换时间/每通道分辨率
● 带有过调制的分辨率（包括符号在内的位数），最大值		14 bit; 电压： 14 位、电流： 13 位
误差/精度
温度错误（与输入范围有关），(+/-)		25 ℃ ±0.1%，至 55 ℃ ±0.2% 全部测量范围
温度错误（与输出范围有关），(+/-)		25 °C ±0.3%、至 55 °C ±0.6% 全部测量范围
基本错误限制（25 °C 时的操作错误限制）
● 电压，与输入范围有关，(+/-)		0.1 %
● 电流，与输入范围有关，(+/-)		0.1 %
● 电压，与输出范围有关，(+/-)		0.3 %
● 电流，与输出范围有关，(+/-)		0.3 %
故障电压抑制 f = n x (f1 +/- 1 %)，f1 = 干扰频率
● 并联电压，最大值		12 V
报警/诊断/状态信息
报警		是的
诊断功能		是的
报警
● 诊断报警		是的
诊断
● 电源电压监控		是的
● 断线		是的
● 短路		是的
诊断显示 LED
● 用于输入端状态		是的
● 用于输出端状态		是的
● 用于维护		是的
电位隔离
模拟输出电位隔离
● 在通道和电子元件电源电压之间		不
防护等级和防护类别
防护等级 IP		IP20
标准、许可、证书
CE 标记		是的
CSA 许可		是的
UL 许可		是的
cULus		是的
FM 许可		是的
RCM（原 C-TICK）		是的
KC 许可		是的
船舶建造许可		是的
环境要求
露天情况下
● 最大落差		0.3 m; 五个，在发货包装内
运行中的环境温度
● 最小值		-20 °C
● 最大值		60 °C
● 水平安装，最小值		-20 °C
● 水平安装，最大值		60 °C
● 垂直安装，最小值		-20 °C
● 垂直安装，最大值		50 °C
运输/储存时的环境温度
● 最小值		-40 °C
● 最大值		70 °C
气压符合 IEC 60068-2-13 标准要求
● 操作，最小值		795 hPa
● 操作，最大值		1 080 hPa
● 存放/运输，最小值		660 hPa
● 存放/运输，最大值		1 080 hPa
相对空气湿度
● 25 °C 时无冷凝运行，最大值		95 %
有害物质浓度
● RH < 60% 时的 SO2，无冷凝		二氧化硫： < 0.5 ppm；硫化氢： < 0.1 ppm；RH < 60% 无冷凝液
连接技术
需要的前置插头		是
机械/材料
外壳材料（正面）
● 塑料		是的
尺寸
宽度		45 mm
高度		100 mm
深度		75 mm
重量
重量，约		220 g
