| 一般信息 |

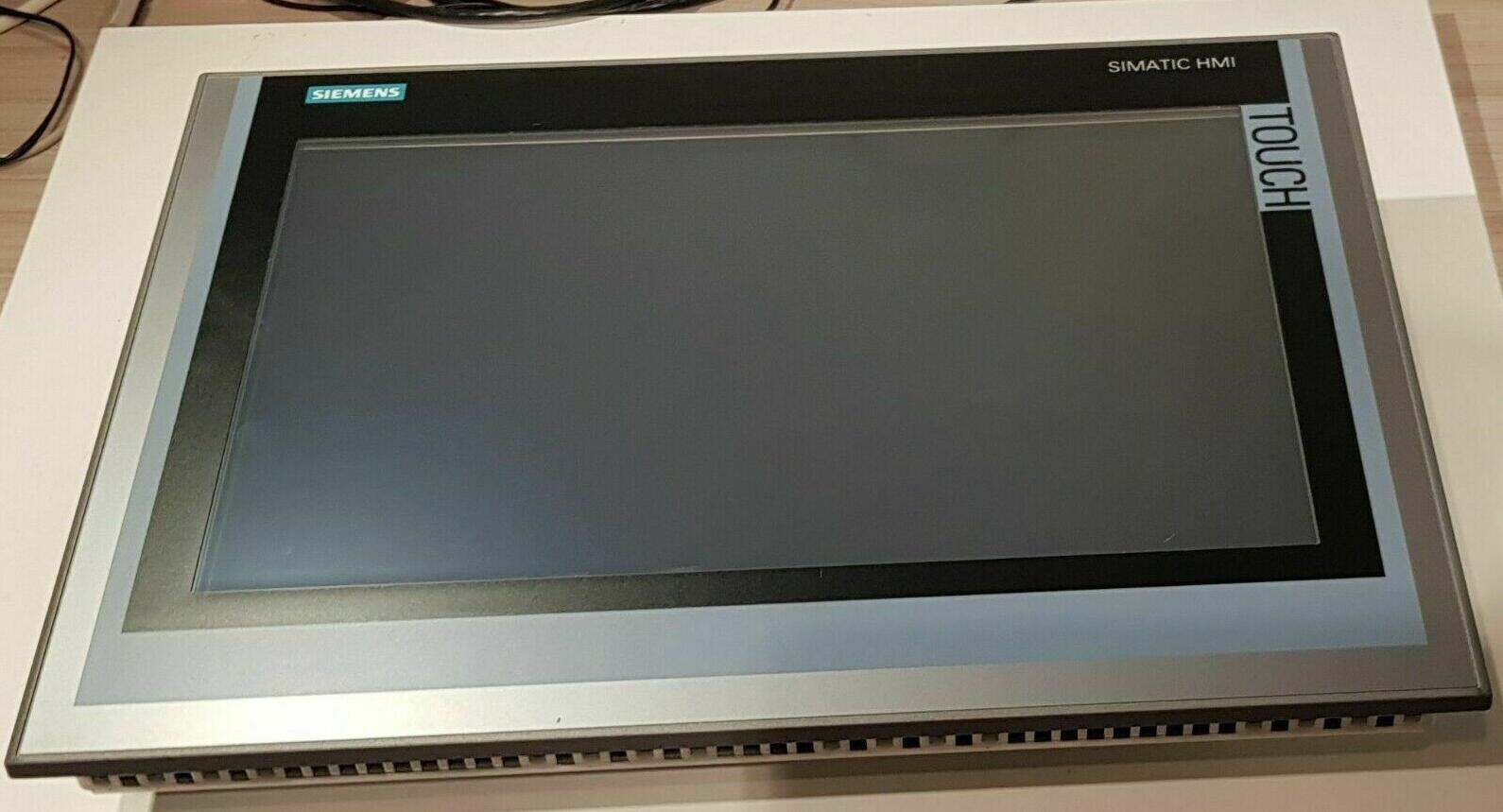

| 产品类型标志 | TP1500 Comfort |
| 显示 |
| 显示屏规格 | TFT |
| 屏幕对角线 | 15.4 in |
| 屏幕宽度 | 331.2 mm |
| 屏幕高度 | 207 mm |
| 颜色数量 | 16 777 216 |
| 分辨率（像素） |
| ● 水平图像分辨率 | 1 280 pixel |
| ● 垂直图像分辨率 | 800 pixel |
| 背光灯 |
| ● MTBF 背景照明（温度为 25 °C 时） | 80 000 h |
| ● 可调节背景照明 | 是的; 0-100 % |
| 操作元件 |
| 键盘字体 |
| ● 功能按键 | |
| — 功能按键数量 | 0 |
| — 带 LED 的功能按键数量 | 0 |
| ● 带有 LED 的按键 | 不 |
| ● 系统按键 | 不 |
| ● 数字键盘 | 是的; 屏幕键盘 |
| ● 字母数字键盘 | 是的; 屏幕键盘 |
| 触摸屏 |
| ● 触摸屏规格 | 是的 |
| 过程操作扩展 |
| ● 直接按键（触摸按键作为 S7 输入外围设备） | 40 |
| 安装方式/安装 |
| 安装位置 | 垂直 |
| 可以垂直安装（纵向格式） | 是的 |
| 可以横向安装（横向格式） | 是的 |
| 无外部通风时的最大允许倾斜角度 | 35° |
| 电源电压 |
| 电源的电压类型 | DC |
| 额定值 (DC) | 24 V |
| 允许范围，下限 (DC) | 19.2 V |
| 允许范围，上限 (DC) | 28.8 V |
| 输入电流 |
| 耗用电流（额定值） | 1.7 A |
| 接通电流脉冲 I²t | 0.5 A²·s |
| 功率 |
| 接收的有效功率典型值 | 41 W |
| 处理器 |
| 处理器类型 | X86 |
| 存储器 |
| 闪存 | 是的 |
| RAM | 是的 |
| 用于用户数据的可用存储器 | 24 Mbyte |
| 输出类型 |
| Info LED | 不 |
| 电源 LED | 不 |
| Error LED | 不 |
| 声音 | |
| ● 蜂鸣器 | 不 |
| ● 扬声器 | 是的 |
| 时间 |
| 时钟 |
| ● 硬件时钟（实时时钟） | 是的 |
| ● 软件时钟 | 是的 |
| ● 缓存 | 是的; 缓冲持续时间典型值为 6 周 |
| ● 可同步 | 是的 |
| 接口 |
| 工业以太网接口数量 | 2; 2 个端口（交换机）+ 独立端口 |
| RS 485 接口数量 | 1; RS 422 / 485 接口组合 |
| RS 422 接口数量 | 0; 共同附带 RS 485 |
| RS 232 接口数量 | 0 |
| USB 接口数量 | 2; USB 2.0 |
| 20 mA 接口数量 (TTY) | 0 |
| 并行接口数量 | 0 |
| 其他接口数量 | 0 |
| SD 卡插槽数量 | 2 |
| 带软件接口 | 不 |
| 工业以太网 |
| ● 工业以太网状态 LED | 3 |
| ● 集成开关的端口数量 | 2 |
| 协议 |
| PROFINET | 是的 |
| PROFINET IO 支持的协议 | 是的 |
| IRT | 是的 |
| PROFIBUS | 是的 |
| 支持 EtherNet/IP 协议 | 是的 |
| MPI | 是的 |
| 协议（以太网） |
| ● TCP/IP | 是的 |
| ● DHCP | 是的 |
| ● SNMP | 是的 |
| ● DCP | 是的 |
| ● LLDP | 是的 |
| 网络属性 |
| ● HTTP | 是的 |
| ● HTTPS | 是的 |
| ● HTML | 是的 |
| ● XML | 是的 |
| ● CSS | 是的 |
| ● Active X | 是的 |
| ● JavaScript | 是的 |
| ● Java VM | 不 |
| 冗余模式 |
| 气液冗余 |
| — MRP | 是的 |
| 其他协议 |
| ● CAN | 不 |
| ● MODBUS | 是的 |
| 报警/诊断/状态信息 |
| 诊断 |
| ● 诊断信息可读 | 是的; S7 控制器 |
| EMV |
| 依据 EN 55 011 标准抑制无线电干扰辐射 |
| ● 极限值等级 A 适用于工业领域中的应用 | 是的 |
| ● 极限值等级 B 适用于居民区中的应用 | 不 |
| 防护等级和防护类别 |
| IP（正面） | IP65 |
| IP（背面） | IP20 |
| NEMA（正面） | |
| ● 包括类型 4，正面 | 是的 |
| ● 包括类型 4x 正面 | 是的 |
| 标准、许可、证书 |
| CE 标记 | 是的 |
| cULus | 是的 |
| RCM（原 C-TICK） | 是的 |
| KC 许可 | 是的 |
| EAC（原 Gost-R） | 是的 |
| 在防爆区域使用 |
| ● ATEX 区域 2 | 是的 |
| ● ATEX 区域 22 | 是的 |
| ● IECEx 2 区 | 是的 |
| ● IECEx 22 区 | 是的 |
| ● cULus I 类 1 区 | 不 |
| ● cULus I 类 2 区，2 级 | 是的; 在设备铭牌上压印时 |
| ● cULus II 类 2 级 | 不; 准备中 |
| ● FM I 类 2 级 | 是的; 在设备铭牌上压印时 |
| ● FM II 类 2 级 | 不; 准备中 |
| 船舶建造许可 |
| ● 德国劳埃德船级社 (GL) | 不 |
| ● 美国船舶检验局 (ABS) | 不 |
| ● 必维国际检验集团 (BV) | 不 |
| ● 挪威船级社 (DNV) | 不 |
| ● 韩国船级社 (KRS) | 不 |
| ● 英国劳氏船级社 (LRS) | 不 |
| ● 日本船级社 (Class NK) | 不 |
| ● 波兰船级社 (PRS) | 不 |
| ● 中国船级社 (CCS) | 不 |
| 环境要求 |
| 适于室内使用 | 是的 |
| 适于户外使用 | 不 |
| 运行中的环境温度 |
| 操作（垂直安装） |
| — 垂直安装时的最小值 | 0 °C |
| — 垂直安装时的最大值 | 50 °C; （55 °C，参见文献 ID：64847814） |
| 操作（最大倾斜角度） |
| — 最大倾斜角度时的最小值 | 0 °C |
| — 最大倾斜角度时的最大值 | 40 °C |
| 操作（垂直安装，纵向格式） |
| — 垂直安装时的最小值 | 0 °C |
| — 垂直安装时的最大值 | 40 °C |
| 操作（最大倾斜角度，纵向格式） |
| — 最大倾斜角度时的最小值 | 0 °C |
| — 最大倾斜角度时的最大值 | 40 °C |
| 运输/储存时的环境温度 |
| ● 最小值 | -20 °C |
| ● 最大值 | 60 °C |
| 相对空气湿度 |
| ● 操作，最大值 | 90 %; 无凝结 |
| 操作系统 |
| 专有 | 不 |
| 预安装的操作系统 |
| ● Windows CE | 是的; Windows Embedded Compact 2013 |
| 组态 |
| 消息显示 | 是的 |
| 报文系统（包括缓冲器和应答器） | 是的 |
| 过程值显示（输出） | 是的 |
| 可规定过程值（输入） | 是的 |
| 方案管理 | 是的 |
| 组态软件 |
| ● STEP 7 Basic (TIA Portal) | 不 |
| ● STEP 7 Professional (TIA Portal) | 不 |
| ● WinCC flexible Compact | 不 |
| ● WinCC flexible Standard | 不 |
| ● WinCC flexible Advanced | 不 |
| ● WinCC Basic (TIA Portal) | 不 |
| ● WinCC Comfort (TIA Portal) | 是的; V14 SP1 HSP 及以上版本 |
| ● WinCC Advanced (TIA Portal) | 是的; V14 SP1 HSP 及以上版本 |
| ● WinCC Professional (TIA Portal) | 是的; V14 SP1 HSP 及以上版本 |
| 语言 |
| 在线语言 |
| ● 联机/运行时间语言数量 | 32 |
| 语言 |
| ● 每个项目的语言 | 32 |
| WinCC 下的功能性 (TIA Portal) |
| 库 | 是的 |
| 应用软件/选件 | |
| ● 网页浏览器 | 是的 |
| ● Pocket Word | 是的 |
| ● Pocket Excel | 是的 |
| ● PDF Viewer | 是的 |
| ● 媒体播放器 | 是的 |
| ● SIMATIC WinCC Sm@rtServer | 是的 |
| ● SIMATIC WinCC Audit | 是的 |
| Visual Basic 脚本数量 | 是的 |
| 任务计划器 | |
| ● 时间控制 | 是的 |
| ● 任务控制 | 是的 |
| |
| 变量 |
| ● 每台设备的变量数 | 4 096 |
| ● 每幅图像的变量数 | 400 |
| ● 临界值 | 是的 |
| ● 多路复用 | 是的 |
| ● 结构 | 是的 |
| ● 阵列 | 是的 |
| 画面 |
| ● 可组态的图片数量 | 750 |
| ● 永久窗口/默认 | 是的 |
| ● 全局画面 | 是的 |
| ● 弹出式画面 | 是的 |
| ● 幻灯片画面 | 是的 |
| ● 通过 PLC 选择图像 | 是的 |
| ● PLC 中的图像编号 | 是的 |
| 图片对象 |
| ● 每个图像的对象数量 | 600 |
| ● 文本区 | 是的 |
| ● I/O 区 | 是的 |
| ● 图形化的 I/O 区（图形列表） | 是的 |
| ● 符号形式的 I/O 区（文本列表） | 是的 |
| ● 日期/时间域 | 是的 |
| ● 开关 | 是的 |
| ● 按键 | 是的 |
| ● 图形显示 | 是的 |
| ● 图标 | 是的 |
| ● 几何对象 | 是的 |
| 复杂图片对象 |
| ● 每个图像的复杂对象数量 | 40 |
| ● 消息显示 | 是的 |
| ● 曲线显示 | 是的 |
| ● 用户显示 | 是的 |
| ● 状态/控制 | 是的 |
| ● Sm@rtClient 显示 | 是的 |
| ● 配方显示 | 是的 |
| ● f(x) 曲线显示 | 是的 |
| ● 系统诊断显示 | 是的 |
| ● 媒体播放器 | 是的 |
| ● HTML 浏览器 | 是的 |
| ● PDF 显示 | 是的 |
| ● IP 摄像头显示器 | 是的 |
| ● 条形图 | 是的 |
| ● 滑动式调节器 | 是的 |
| ● 指示仪器 | 是的 |
| ● 模拟表/电子表 | 是的 |
| 列表 |
| ● 每个项目的文字列表数量 | 500 |
| ● 每个文本列表的条目数量 | 500 |
| ● 每个项目的图形列表数量 | 500 |
| ● 每个图形列表的条目数 | 500 |
| 归档 |
| ● 每台设备的文档数量 | 50 |
| ● 每个文档的条目数量 | 50 000 |
| ● 消息档案 | 是的 |
| ● 过程值档案 | 是的 |
| ● 归档方式 | |
| — 顺序档案 | 是的 |
| — 循环档案 | 是的 |
| ● 存储器位置 | |
| — 存储卡 | 是的 |
| — USB 存储器 | 是的 |
| — 以太网 | 是的 |
| ● 数据存储格式 | |
| — CSV | 是的 |
| — TXT | 是的 |
| — RDB | 是的 |
| 安全性 |
| ● 用户组数量 | 50 |
| ● 用户权限数量 | 32 |
| ● 用户数量 | 50 |
| ● 密码导出/导入 | 是的 |
| ● SIMATIC Logon | 是的 |
| 通过打印机记录 |
| ● 消息 | 是的 |
| ● 报告（层协议） | 是的 |
| ● 硬拷贝 | 是的 |
| ● 电子打印文件 | 是的; PDF, HTML |
| 字符集 |
| ● 键盘字体 | |
| — 美式（英语） | 是的 |
| 传送（上传/下载） |
| ● MPI/PROFIBUS DP | 是的 |
| ● USB | 是的 |
| ● 以太网 | 是的 |
| ● 使用外部存储介质 | 是的 |
| 过程连接 |
| ● S7-1200 | 是的 |
| ● S7-1500 | 是的 |
| ● S7-200 | 是的 |
| ● S7-300/400 | 是的 |
| ● LOGO! | 是的 |
| ● Win AC | 是的 |
| ● SINUMERIK | 是的; 带有 SINUMERIK 选项包，WinCC V15 以上 |
| ● SIMOTION | 是的 |
| ● Allen Bradley (EtherNet/IP) | 是的 |
| ● Allen Bradley (DF1) | 是的 |
| ● Mitsubishi (MC TCP/IP) | 是的 |
| ● Mitsubishi (FX) | 是的 |
| ● OMRON (FINS TCP) | 不 |
| ● OMRON (LINK/Multilink) | 是的 |
| ● Modicon (Modbus TCP/IP) | 是的 |
| ● Modicon (Modbus) | 是的 |
| ● OPC UA 客户端 | 是的 |
| ● OPC UA 服务器 | 是的 |
| |
| 外设/选项 |
| 打印机 | 是的 |
| SIMATIC HMI MM 存储卡：多媒体存储卡 | 是的; 最多 128 MB |
| SIMATIC HMI SD 存储卡：数字存储卡 | 是的; 最多 2 GB |
| SIMATIC HMI CF 存储卡：CF 卡 | 不 |
| USB 存储器 | 是的 |
| SIMATIC IPC USB 闪存（USB 记忆棒） | 是的; 最多 16 GB |
| SIMATIC HMI USB 内存（USB 记忆棒） | 是的; 最多 8 GB |
| 网络摄像机 | 是的 |
| 机械/材料 |
| 外壳材料（正面） | |
| ● 塑料 | 不 |
| ● 铝材 | 是的 |
| ● 不锈钢 | 不 |
| 尺寸 |
| 外壳正面宽度 | 415 mm |
| 外壳正面高度 | 310 mm |
| 安装截面，宽度 | 396 mm |
| 安装截面，高度 | 291 mm |
| 安装深度 | 75 mm |
| 重量 |
| 重量（不含包装） | 4.4 kg |
