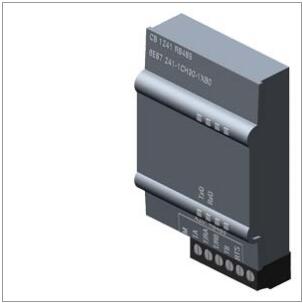

型号： CB 1241
订货号：6ES7241-1CH30-1XB0
描述：SIMATIC S7-1200， Communication Board CB 1241， RS-485，接线盒， 支持自由端口
| 一般信息 |
| 产品类型标志 |
CB 1241 RS 485 |
| 输入电流 |
| 来自背板总线 DC 5 V，典型值 |
50 mA |
| 功率损失 |
| 功率损失，典型值 |
1.5 W |
| 接口 |
| 点对点联结 |
| ● 导线长度，最大值 |
1 000 m |
| 集成协议驱动器 |
| — 自由端口 |
是的 |
| — ASCII |
是的; 作为库功能可用 |
| — Modbus RTU 主站 |
是的 |
| — Modbus RTU 从站 |
是的 |
| — USS |
是的; 作为库功能可用 |
| 协议 |
| 集成协议 |
| 自由端口 |
| — 报文长度，最大值 |
1 kbyte |
| — 每个字符的位数 |
7 或 8 |
| — 停止位数量 |
1 个（标准），2 个 |
| — 奇偶校验 |
（默认标配）无奇偶校验；正，奇，标记（奇偶校验位总是为 1）；空白（奇偶校验位总是为 0） |
| 3964 (R) |
| — 报文长度，最大值 |
1 kbyte |
| — 每个字符的位数 |
7 或 8 |
| — 停止位数量 |
1 个（标准），2 个 |
| — 奇偶校验 |
（默认标配）无奇偶校验；正，奇，标记（奇偶校验位总是为 1）；空白（奇偶校验位总是为 0） |
| Modbus RTU 主站 |
| — 地址范围 |
1 至 49 999（标准 Modbus 寻址） |
| — 从站数量，最大值 |
247; 从站编号 1 至 247，每个 MODBUS 网段最多 32 台设备，将网络扩展至最大组态时需要更多中继器 |
| Modbus RTU 从站 |
| — 地址范围 |
1 至 49 999（标准 Modbus 寻址） |
| 报警/诊断/状态信息 |
| 诊断功能 |
是的 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 标准、许可、证书 |
| CE 标记 |
是的 |
| CSA 许可 |
是的 |
| UL 许可 |
是的 |
| cULus |
是的 |
| FM 许可 |
是的 |
| RCM（原 C-TICK） |
是的 |
| KC 许可 |
是的 |
| 船舶建造许可 |
是的 |
| 环境要求 |
| 露天情况下 |
| ● 最大落差 |
0.3 m; 五个，在发货包装内 |
| 运行中的环境温度 |
| ● 最小值 |
-20 °C |
| ● 最大值 |
60 °C |
| ● 水平安装，最小值 |
-20 °C |
| ● 水平安装，最大值 |
60 °C |
| ● 垂直安装，最小值 |
-20 °C |
| ● 垂直安装，最大值 |
50 °C |
| 运输/储存时的环境温度 |
| ● 最小值 |
-40 °C |
| ● 最大值 |
70 °C |
| 气压符合 IEC 60068-2-13 标准要求 |
| ● 操作，最小值 |
795 hPa |
| ● 操作，最大值 |
1 080 hPa |
| ● 存放/运输，最小值 |
660 hPa |
| ● 存放/运输，最大值 |
1 080 hPa |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，最大值 |
95 % |
| 尺寸 |
| 宽度 |
38 mm |
| 高度 |
62 mm |
| 深度 |
21 mm |
| 重量 |
| 重量，约 |
40 g |
