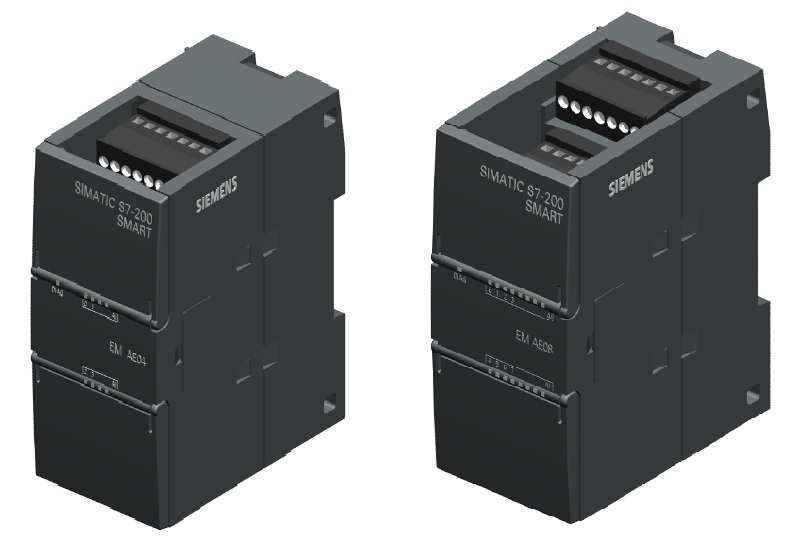

型号：EM AQ02	型号：EM AQ04
订货号：6ES7288-3AQ02-0AA0	订货号：6ES7288-3AQ04-0AA0
描述：SIMATIC S7-200 SMART， 模拟输出 SM AQ02，2 AO， +/-10V，11 Bit 分辨率， 或 4-20mA，10 Bit 分辨率	SIMATIC S7-200 SMART， 模拟输出 SM AQ04，4 AO， +/-10V，11 Bit 分辨率， 或 4-20mA，10 Bit 分辨率



一般信息
产品类型标志		SM AQ02，AQ 2x11 bit
运行中的 CiR 配置
可在 RUN 模式下更改参数分配		不
电源电压
额定值 (DC)		24 V; -15 / +20 %
允许范围，下限 (DC)		20.4 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流，典型值		50 mA
来自背板总线 DC 5 V，典型值		80 mA
功率损失
功率损失，典型值		1.5 W
模拟输入
模拟输入端数量		0
模拟输出
模拟输出端数量		2; 电流或电压
输出范围，电压
● -10 V 至 +10 V		是的
输出范围，电流
● 0 至 20 mA		是的
负载电阻（在额定输出范围内）
● 电压输出端的最小值		1 kΩ
● 电流输出端的最大值		500 Ω
输出端的模拟值构成
集成和转换时间/每通道分辨率
● 带有过调制的分辨率（包括符号在内的位数），最大值		11 bit
● 同步运行模式分辨率（包括超量程）		电压模式：10 位 + 符号位，电流模式：10 位
报警/诊断/状态信息
诊断功能		是的
诊断
● 电源电压监控		是的
● 断线		是的
● 短路		是的
诊断显示 LED
● 用于输出端状态		是的
防护等级和防护类别
防护等级 IP		IP20
标准、许可、证书
CE 标记		是的
尺寸
宽度		45 mm
高度		100 mm
深度		81 mm
重量
重量，约		147.1 g



-------------------------------------------------------------------------------------------------------------------------------------



一般信息
产品类型标志		SM AQ04，AQ 4x11 bit
运行中的 CiR 配置
可在 RUN 模式下更改参数分配		不
电源电压
额定值 (DC)		24 V
允许范围，下限 (DC)		20.4 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流，最大值		103 mA
来自背板总线 DC 5 V，最大值		61 mA
功率损失
功率损失，典型值		2.7 W
模拟输入
模拟输入端数量		0
模拟输出
模拟输出端数量		4
输出端的模拟值构成
集成和转换时间/每通道分辨率
● 带有过调制的分辨率（包括符号在内的位数），最大值		11 bit
尺寸
宽度		45 mm
高度		100 mm
深度		81 mm
重量
重量，约		170.5 g
