| 一般信息 |
| 产品类型标志 |

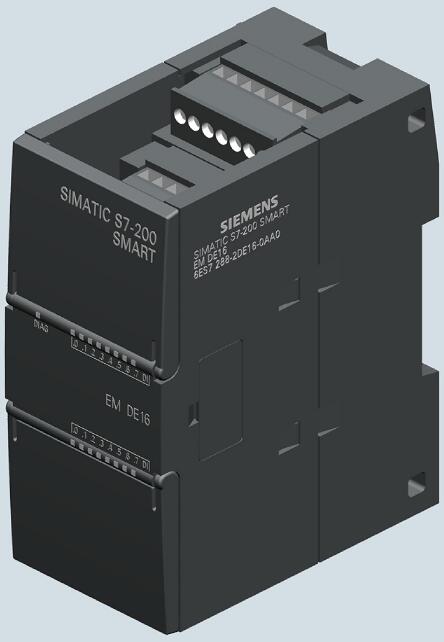

SM DI16，DI 16x24 VDC |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 耗用电流，典型值 |
4 mA; 24 V DC 输入时每通道的电流 |
| 耗用电流，最大值 |
5 mA; 30 V DC 输入时每通道的电流 |
| 来自背板总线 DC 5 V，典型值 |
85 mA; 5 V DC 来自 CPU 模块 |
| 来自背板总线 DC 5 V，最大值 |
105 mA; 5 V DC 来自 CPU 模块 |
| 数字输入 |
| 数字输入端数量 |
16 |
| ● 在组件中 |
4 |
| 输入端的并联开关 |
是的 |
| 输入特性符合 IEC 61131，类型 1 |
是的 |
| 可同时控制的输入端数量 |
| 所有安装位置 |
| — 最高可达 40 ℃，最大值 |
16 |
| 水平安装位置 |
| — 最高可达 50 ℃，最大值 |
16 |
| 垂直安装位置 |
| — 最高可达 40 ℃，最大值 |
16 |
| 输入电压 |
| ● 输入电压类型 |
DC |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
< 5 V DC |
| ● 对于信号“1” |
+15 至 +30 V |
| 输入电流 |
| ● 对于信号“0”，最大值（允许的闭路电流） |
1 mA |
| ● 对于信号 “1”，最小值 |
2.5 mA |
| ● 对于信号“1”，最大值 |
5.5 mA |
| ● 对于信号“1”，典型值 |
4 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 从“0”到“1”时，最大值 |
200 µs |
| — 从“1”到“0”时，最大值 |
200 µs |
| 导线长度 |
| ● 屏蔽，最大值 |
500 m |
| ● 未屏蔽，最大值 |
300 m |
| 数字输出 |
| 数字输出端数量 |
0 |
| 导线长度 |
| ● 屏蔽，最大值 |
500 m |
| ● 未屏蔽，最大值 |
300 m |
| 报警/诊断/状态信息 |
| 诊断显示 LED |
| ● 用于输入端状态 |
是的 |
| 电位隔离 |
| 数字输入电位隔离 |
| ● 在通道之间 |
是的; 光电耦合器 |
| ● 在通道之间，分组点数 |
4 |
| 绝缘 |
| 绝缘测试，使用 |
1500 V AC 持续 1 分钟 |
| EMV |
| 抗静态放电干扰的能力 |
| ● 抗静态放电干扰的能力符合 IEC 61000-4-2 |
是的; ±4 kV 接触放电（符合 IEC 801-2/IEC 1000-4-2；ESD）；±8 kV 空气放电（符合 IEC 801-2/IEC 1000-4-2；ESD） |
| — 空气放电时的试验电压 |
8 kV |
| — 接触放电时的试验电压 |
4 kV |
| 针对高频电磁场的抗干扰能力 |
| ● 针对高频射线的抗干扰性，符合 IEC 61000-4-3 |
是的; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） |
| — 高频辐射的频率范围 |
80 到 1000 MHz，10 V/m，1.4 到 2.0 GHz，3 V/m，2.0 到 2.7 GHz，1 V/m |
| 与导线相关的抗干扰能力 |
| ● 电源导线的抗干扰能力符合 IEC 61000-4-4 |
是的; ±2 kV 符合 IEC 61000-4-4，脉冲；浪涌测量附带保护元件 |
| ● 信号导线的抗干扰能力，符合 IEC 61000-4-4 |
是的; ±2 kV 符合 IEC 61000-4-4，脉冲 |
| 针对冲击电压的抗干扰能力（浪涌） |
| ● 电源导线的抗干扰能力符合 IEC 61000-4-5 |
是的; 使用附加保护元件进行浪涌测量：±1kV（符合IEC61000-4-5；μs脉冲/导线对导线）；±2 kV（符合IEC61000-4-5；μs脉冲/导线对地） |
| ● 非对称耦合 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
| — 电源导线上的试验电压 |
2 kV |
| — 信号导线（大于 30 米）上的试验电压 |
2 kV |
| 针对通过高频场引起的导线干扰量的抗干扰能力 |
| ● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6 |
是的; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6） |
| ● 针对高频射线的抗干扰性，符合 IEC 61000-4-6 |
是的; 10 V/m，附带 80 % 调幅 1 kHz；10 kHz 至 80 MHz（符合 IEC 61000-4-6） |
| — 9 kHz ... 80 MHz 范围内在 80% 的 1KHz 调幅下的试验电压 |
10 V |
| 依据 EN 55 011 标准抑制无线电干扰辐射 |
| ● 无线电辐射干扰 |
发射干扰符合 EN 50081-2，依据 EN 55011 检测，等级 A，组 1 |
| ● 极限值等级 A 适用于工业领域中的应用 |
是的; EN 61000-6-4，发射干扰：在工业领域中使用。 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 标准、许可、证书 |
| CE 标记 |
是的; CE 标识 / 欧盟一致性声明 |
| 环境要求 |
| 露天情况下 |
| ● 最大落差 |
0.3 m |
| 运行中的环境温度 |
| ● 最小值 |
0 °C |
| ● 最大值 |
55 °C |
| ● 水平安装，最小值 |
0 °C |
| ● 水平安装，最大值 |
55 °C |
| ● 垂直安装，最小值 |
0 °C |
| ● 垂直安装，最大值 |
45 °C |
| 运输/储存时的环境温度 |
| ● 最小值 |
-40 °C |
| ● 最大值 |
70 °C |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，最大值 |
95 % |
| 尺寸 |
| 宽度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，约 |
176 g |
