订货号： 6ES7288-1ST40-0AA0

型号：CPU ST40 DC/DC/DC

描述：SIMATIC S7-200 SMART，CPU ST40， 上，DC/DC/DC， 机载 I/O： 24 个 24V DC 数字输入；16DO 24V DC；

          电源：直流 20.4-28.8V DC， 程序存储器/数据存储器 40 KB

订货号： 6ES7288-1SR40-0AA0

型号：CPU SR40 AC/DC/RLY

描述：SIMATIC S7-200 SMART，CPU SR40， 上，AC/DC/继电器， 机载 I/O： 24 个 24V DC 数字输入；16 个 2A 继电器数字输出；

          电源：交流 47-63Hz 时 85-264V AC， 程序存储器/数据存储器 40 KB

订货号： 6ES7288-1CR40-0AA0

型号：CPU CR40 AC/DC/RLY

描述：SIMATIC S7-200 SMART，CPU CR40， 紧凑型 CPU，AC/DC/继电器， 机载 I/O： 24 个 24V DC 数字输入；16 个 2A 继电器数字输出；

          电源：交流 47-63Hz 时 85-264V AC， 程序存储器/数据存储器 20 KB; 无法扩展IO模块。

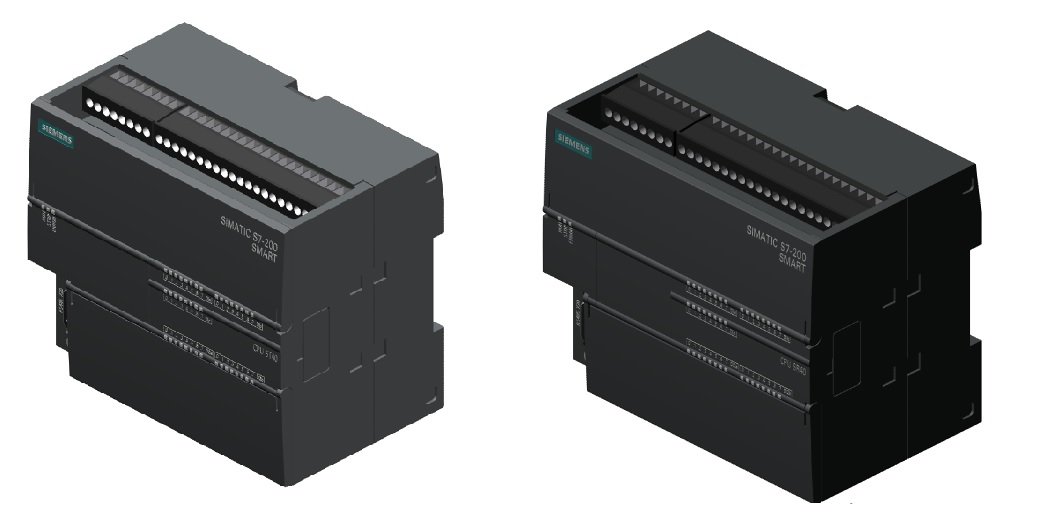

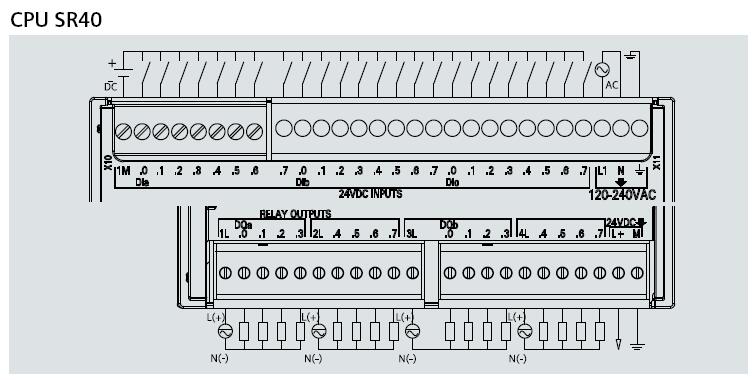

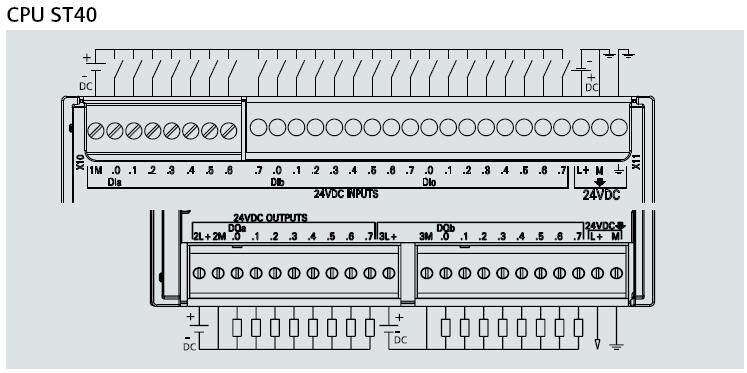

CPU SR40/ST40/CR40 技术参数

型号	CPU SR40 AC/DC/RLY	CPU ST40 DC/DC/DC	CPU CR40 AC/DC/RLY
订货号	6ES7288-1SR40-0AA0	6ES7288-1ST40-0AA0	6ES7288-1CR40-0AA0
常规
尺寸 W x H x D（mm）	125 x 100 x 81
重量	441.3 g	410.3 g	440 g
功耗	23 W	18 W	18 W
可用电流（24 V DC）	最大 300 mA（传感器电源）
数字输入电流消耗（24  V DC）	所用的每点输入 4 mA
CPU 特征
用户储存器	24 KB 程序存储器/16 KB 数据存储器/10 KB   保持性存储器		12  KB  程序存储器/8  KB 数据存储器 /10 KB 保持性存储器
板载数字 I/O	24 点输入/16 点数出
过程映像大小	256 位输入 (I)/256 位输出 (Q)
模拟映像	56个字的输入(AI)/56个字的输出(AQ)
位存储器（M）	256 位
临时（局部）存储	主程序中 64 字节，每个子程序和中断程序中 64 字节
I/O 模块扩展	最多 6 个扩展模块		－
信号板扩展	最多 1 个信号板		－
高速计数器	共 4 个 •  单相 4 个，200 kHz • 正交相位 2 个，100 kHz		共 4 个 •  单相 4 个，100 kHz • 正交相位 2 个，50 kHz
脉冲输出	－	3 路 100 kHz	－
脉冲捕捉输入	14 个
循环中断	共 2 个，分辨率为 1 ms
沿中断	4 个上升沿和 4 个下降沿（使用可选信号板时，各 6 个）		4 个上升沿和 4 个下降沿
存储卡	Micro SD 卡（选件）
实时时钟精度	+/- 120 秒/月		－
实时时钟保持时间	通常为 7 天，25˚C 时最少为 6 天		－
性能
布尔运算	0.15 μs/指令
移动字	1.2 μs/指令
实数数学运算	3.6 μs/指令
S7-200  SMART 支持的用户程序元素
POUs	类型/数量 • 主程序：1 个 • 子程序：128 个（0 到 127） • 中断程序：128 个（0 到 127） 嵌套深度 • 来自主程序：8 个子程序级别 • 来自中断程序：4 个子程序级别
累加器	4 个
定时器	类型/数量 •  非保持性（TON，TOF）：192 个 • 保持性：64 个
计数器	256 个
通信
端口数	以太网：1 串行端口：1（RS485） 附加串行端口：仅在SR40/ST40上1个（带有可选RS232/485     信号板）
HMI 设备	以太网：8 个连接 串行端口：每个端口4个连接
编程设备（PG）	以太网：1 个连接
CPU（PUT/GET）	以太网：8个客户端和8个服务器连接
开放式用户通信	以太网：8个主动和8个被动连接
数据传输率	以太网：10/100 Mb/s RS485 系统协议：9600，19200 和 187500 b/s RS485 自由端口：1200 到 115200 b/s
隔离（外部信号与 PLC 逻辑侧）	以太网：变压器隔离，1500 V DC RS485：无
电缆类型	以太网：CAT5e 屏蔽电缆 RS485：PROFIBUS 网络电缆
电源
电压范围	85 ~ 264 V AC	20.4 ~ 28.8 V DC	85 ~ 264 V AC
电源频率	47 ~ 63 Hz	－	47 ~ 63 Hz



型号（续）		CPU SR40 AC/DC/RLY	CPU ST40 DC/DC/DC	CPU CR40 AC/DC/RLY
输入电流	仅包括 CPU	120 V AC 时 130 mA （无 300 mA 的传感器电源输出） 120 V AC 时 250 mA （带300mA的传感器电源输出） 240 V AC 时 80 mA （无 300 mA 的传感器电源输出） 240 V AC 时 150 mA （带300mA的传感器电源输出）	24 V DC 时 190 mA （无 300 mA 的传感器电源输出） 24 V DC 时 470 mA （带300mA的传感器电源输出）	120 V AC 时 130 mA （无 300 mA 的传感器电源输出） 120 V AC 时 250 mA （带300mA的传感器电源输出） 240 V AC 时 80 mA （无 300 mA 的传感器电源输出） 240 V AC 时 150 mA （带300mA的传感器电源输出）
	包括 CPU 和所有扩展附件	120 V AC 时 300 mA 240 V AC 时 190 mA	24 V DC 时 680 mA	－
浪涌电流（最大）		264 V AC 时 16.3 A	28.8 V DC 时 11.7 A	264 V AC 时 7.3 A
隔离（输入电源与逻辑侧）		1500 V AC	－	1500 V AC
漏地电流，AC 线路对功能地		0.5 mA	－	0.5 mA
保持时间（掉电）		120 V AC 时 30 ms 240 V AC 时 200 ms	24 V DC 时 20 ms	120 V AC 时 50 ms 240 V AC 时 400 ms
内部保险丝（用户不可更换）		3 A，250 V，慢速熔断
传感器电源
电压范围		20.4 ~ 28.8 V DC
额定输出电流（最大）		300 mA
最大波纹噪声（＜10MHz）		＜ 1 V 峰峰值
隔离（CPU 逻辑侧与传感器电源）		未隔离
数字输入
输入点数		24
类型		漏型/源型 （IEC 1类漏型）	漏型/源型 （IEC 1类漏型，除 I0.0 到 I0.3）	漏型/源型 （IEC 1类漏型）
额定电压		4 mA 时 24 V DC，额定值
允许的连续电压		最大 30 V DC
浪涌电压		35 V DC，持续 0.5 s
逻辑 1 信号（最小）		2.5 mA 时 15 V DC	I0.0 到 I0.3：8 mA 时 4 V DC 其他输入：2.5 mA 时 15 V DC	2.5 mA 时 15 V DC
逻辑 0 信号（最大）		1 mA 时 5 V DC	I0.0 到 I0.3：1 mA 时 1 V DC 其他输入：1 mA 时 5 V DC	1 mA 时 5 V DC
隔离（现场侧与逻辑侧）		500 V AC 持续 1 min
隔离组		1
滤波时间		每个通道可单独选择（仅前 14 个板载输入，包括信号板的数字输入）： 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 μs 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms
HSC 时钟输入频率（最大） （逻辑 1 电平 = 15 ~ 26 V DC）		单相：4 个，200 kHz 正交相位：2 个，100 kHz		单相：4 个，100 kHz 正交相位：2 个，50 kHz
同时接通的输入数		24
电缆长度		屏蔽：500m（正常输入），50m（HSC      输入）；非屏蔽：300m（正常输入）
数字输出
输出点数		16
类型		继电器，干触点	固态-MOSFET (源型）	继电器，干触点
电压范围		5 ~ 30 V DC 或 5 ~ 250 V AC	20.4 ~ 28.8 V DC	5 ~ 30 V DC 或 5 ~ 250 V AC
最大电流时的逻辑 1 信号		－	最小 20 V DC	－
具有 10 KΩ 负载时的逻辑 0 信号		－	最大 0.1 V DC	－
每点的额定电流（最大）		2.0 A	0.5 A	2.0 A
灯负载		30 W DC/200 W AC	5 W	30 W DC/200 W AC
通态电阻		新设备最大为 0.2 Ω	最大 0.6 Ω	新设备最大为 0.2 Ω
每点的漏电流		－	最大 10 μA	－
浪涌电流		触电闭合时为 7A	8 A 最长持续 100 ms	触电闭合时为 7 A
过载保护		无
隔离（现场侧与逻辑侧）		1500 V AC 持续 1 min（线圈与触电） 无（线圈与逻辑侧）	500 V AC 持续 1 min	1500 V AC 持续 1 min（线圈与触电） 无（线圈与逻辑侧）
隔离电阻		新设备最小为 100 MΩ	－	新设备最小为 100 MΩ
断开触点间的绝缘		750 V AC 持续 1 min	－	750 V AC 持续 1 min
隔离组		4	2	4
电感钳位电压		－	L+ - 48 V DC，1 W 损耗	－
开关延迟（Qa.0-Qa.3)		最长 10 ms	断开到接通最长 1.0 μs 接通到断开最长 3.0 μs	最长 10 ms
开关延迟（Qa.4-Qb.7）		最长 10 ms	断开到接通最长 50 μs 接通到断开最长 200 μs	最长 10 ms
机械寿命（无负载）		10,000,000 断开/闭合周期	－	10,000,000 断开/闭合周期
额定负载下的触点寿命		100,000  断开/闭合周期	－	100,000  断开/闭合周期
STOP 模式下的输出状态		上一个值或替换值（默认值为 0）
同时接通的输出数		16
电缆长度		500m（屏蔽），150m（非屏蔽）
