浪涌保护器SPD可分为四级。一级用在总配电房，二级用在分配电柜、三级用在设备前端、四级防雷插座。较严格的地方要用四级保护，标称放电电流为：一级40KA-80KA，二级20KA-40KA，三级10KA-20KA，四级5KA-10KA。
为了保护电气系统和重要的电气电子设备免遭雷击过电压的损坏，低压配电系统和通信信号系统必须安装电涌保
护器。电涌保护器又称为“SPD”、“浪涌保护器”、“浪涌抑制器”、“低压避雷器”、“防雷器”、“防雷保安器”等。
电涌保护器 (SPD) 的功能是什么?
● SPD 的功能是通过泄放电涌电流来限制电压，起到瞬态过电压的防护作用。
哪些情况下要使用电涌保护器 (SPD)?
● SPD 主要用来限制在电源线路中由雷电引起的瞬态过电压，即雷电电涌。也可限制大部分的操作电涌。雷电电涌
可以通过电源或信号线路侵入设备，可以由于雷击时地电位升高反击设备，也可以因雷击建筑物本身 (或在附近) 产
生的脉冲电磁场在电缆和金属环路中感应产生。因此，即使有了良好的避雷针、引下线和接地装置等外部防雷措
施，还需要安装 SPD。因为避雷针无法防止电涌电流沿线的传导侵入，实际的接地装置也难以有效防止反击。特别
是如果建筑物内有价值较高、影响较大信息电子设备和/或电力电子设备，其耐受电涌冲击的能力大大低于常规电气
设备，更必须采用 SPD。
电涌保护器 SPD 如何分类?
● SPD 可以按其用途分类为电源 SPD、信号 SPD、天馈线SPD。有的把最后一种并入信号 SPD。
● SPD 可以按其结构原理和动作特性 (与保护元件有关) 分类为电压限制型、电压开关型、混合型。
● SPD 可以从安装方式上分类，如固定式、插拔式、移动式(SPD 装在电源插座或插板中) 这种分类与原理结构和用途无关。

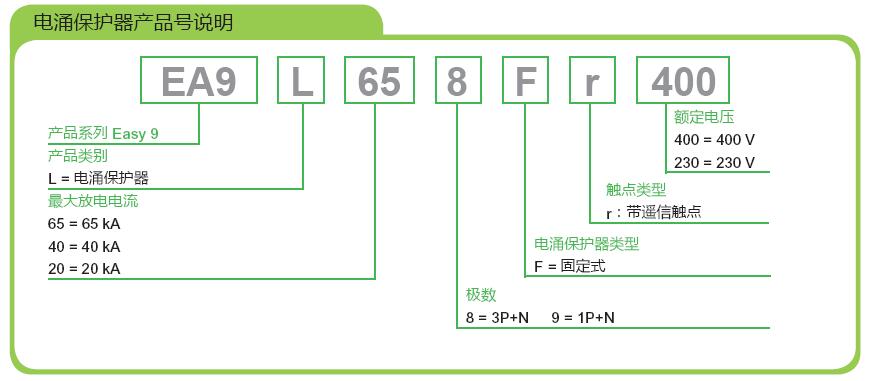

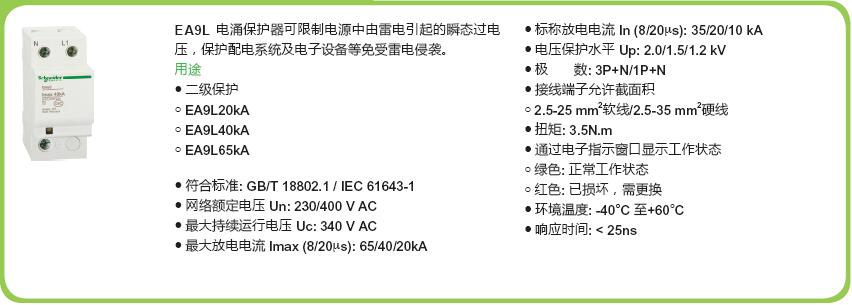

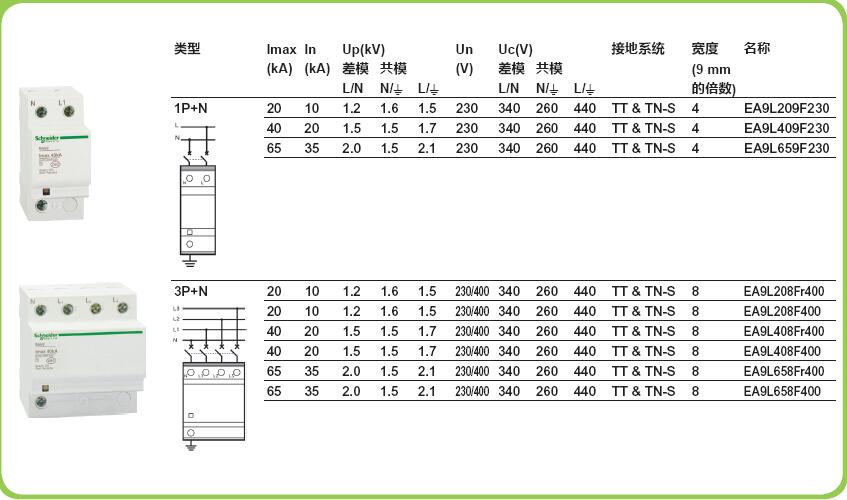

施耐德电气 Easy 9 系列 SPD 为电源 SPD，电压限制型，安装方式为固定式。

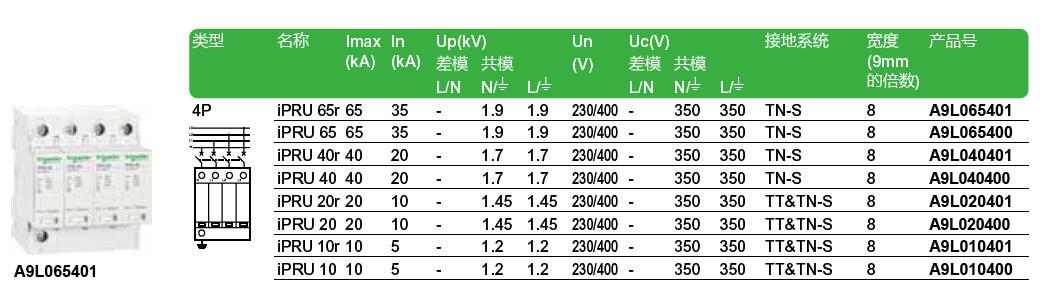

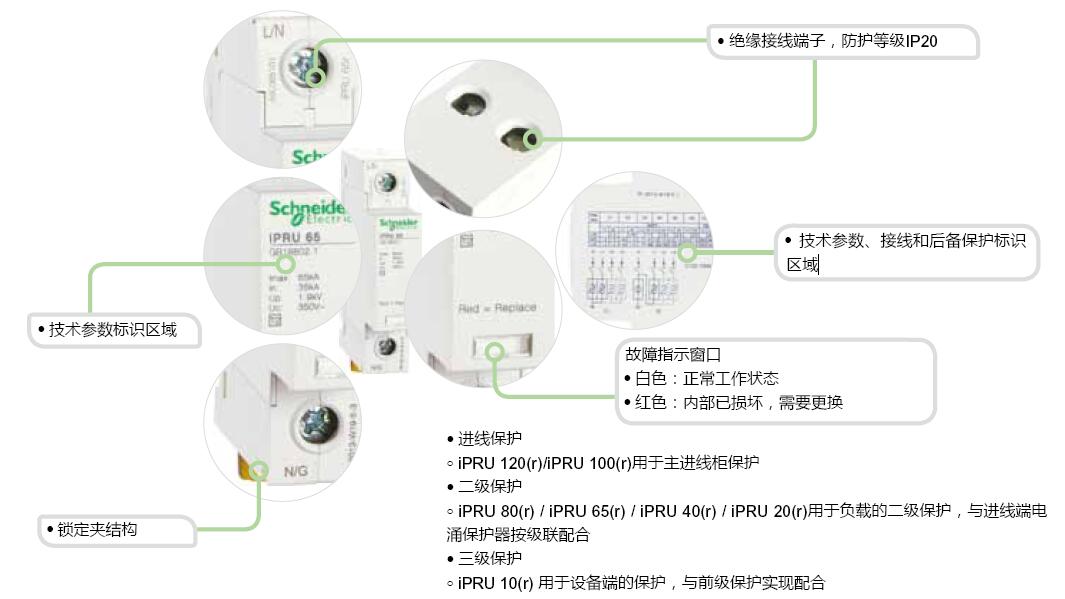

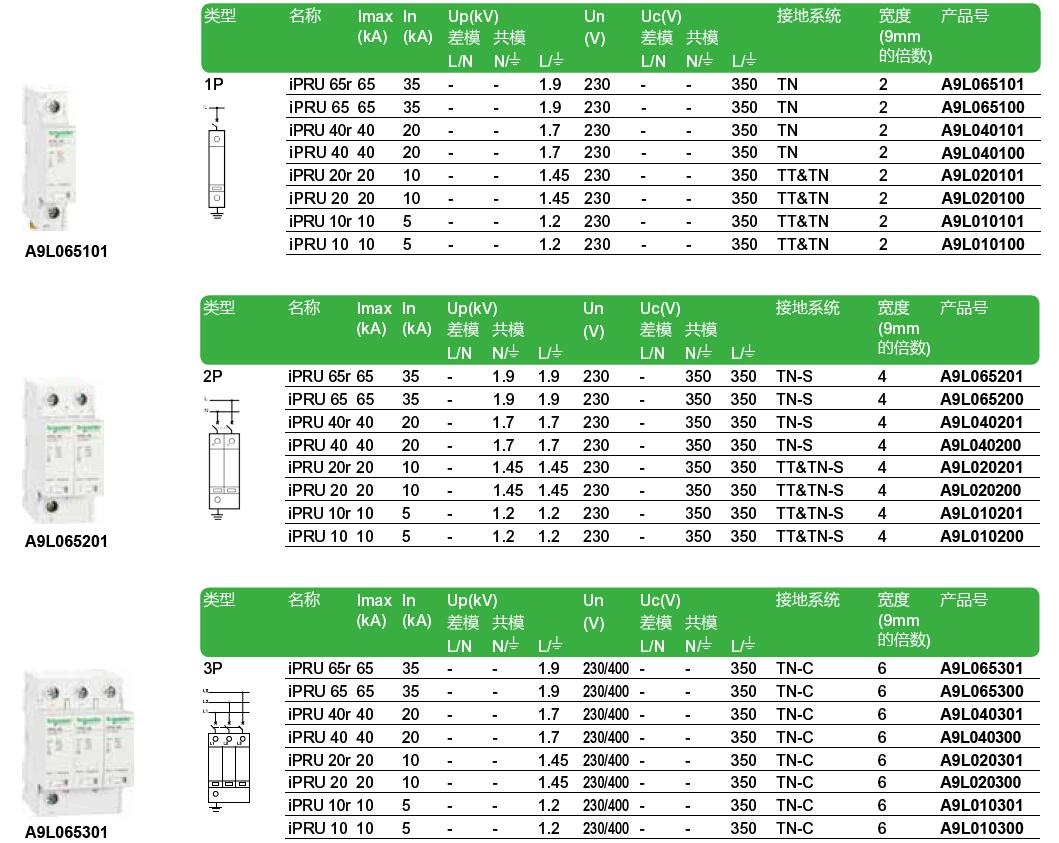

iPRU可插拔式电涌保护器

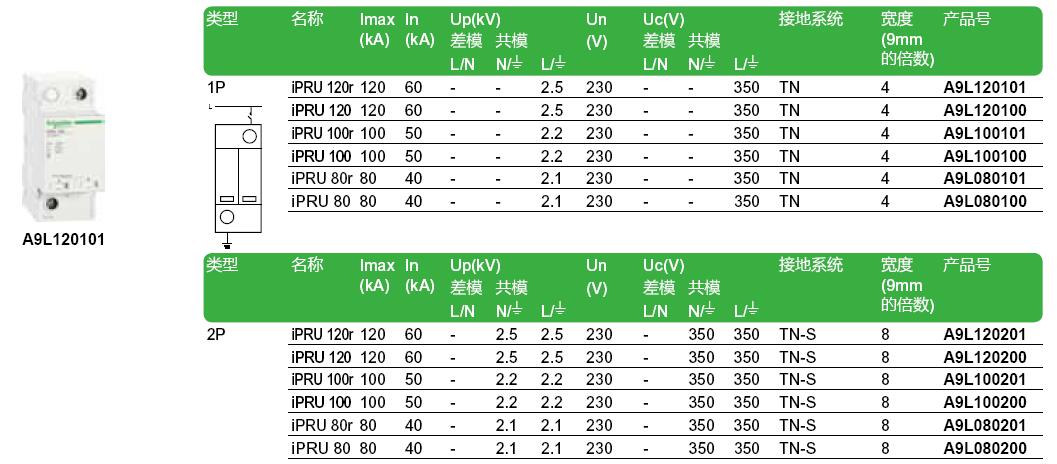

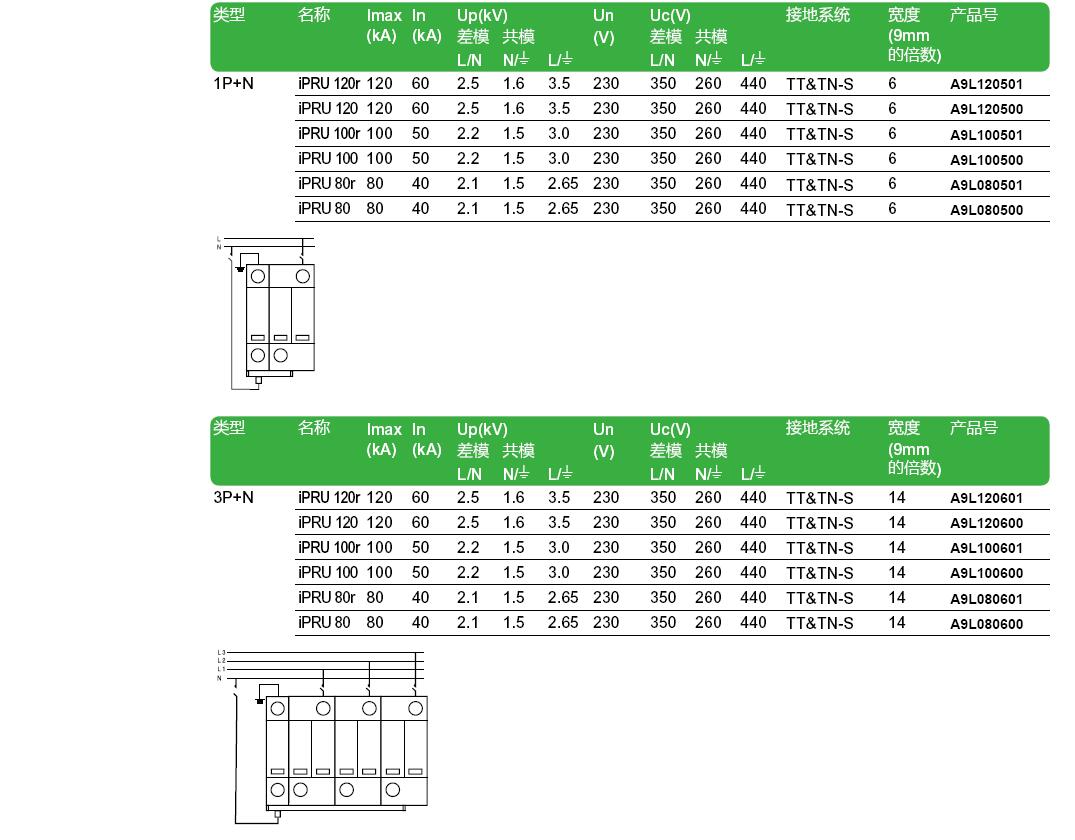

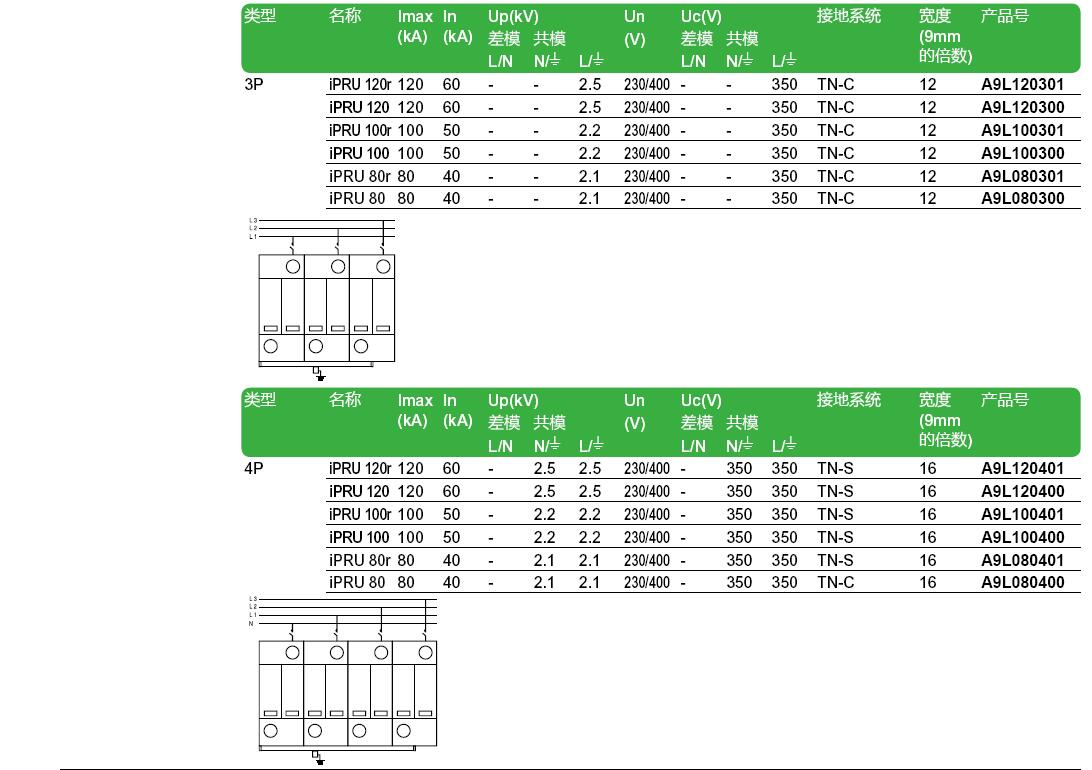

● 进线保护
○ iPRU 120(r)/iPRU 100(r)用于主进线柜保护

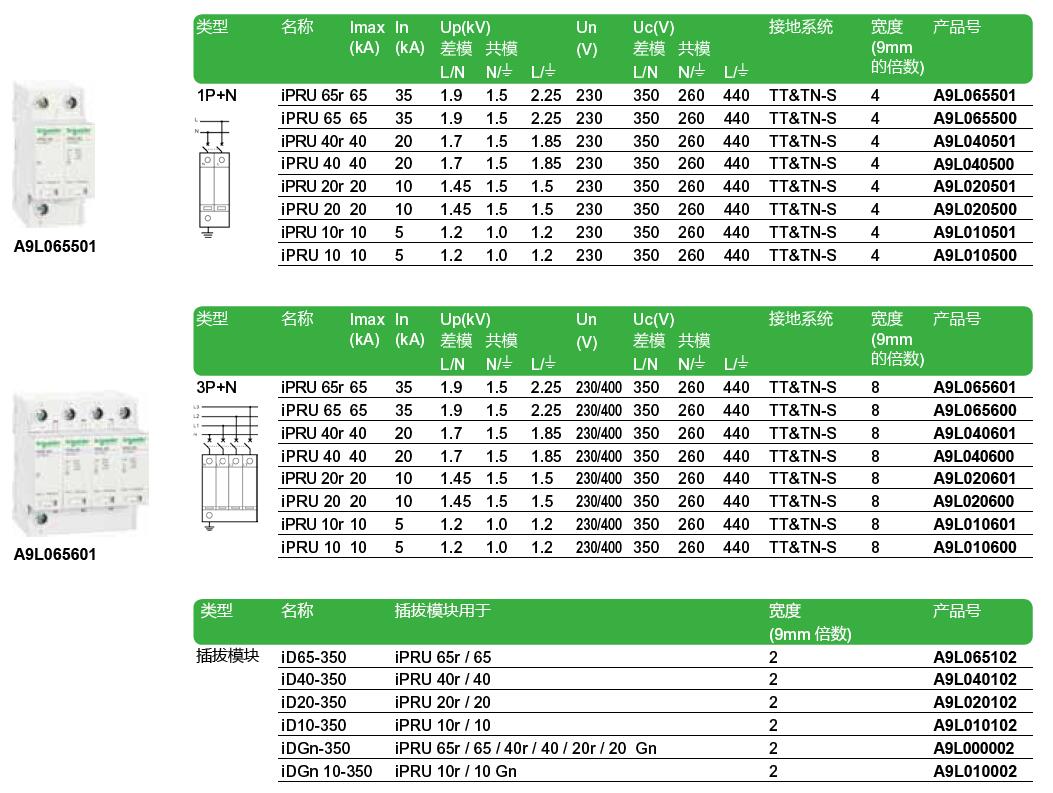

● 二级保护
○ iPRU 80(r) / iPRU 65(r) / iPRU 40(r) / iPRU 20(r)用于负载的二级保护，与进线端电
涌保护器按级联配合
● 三级保护
○ iPRU 10(r) 用于设备端的保护，与前级保护实现配合
