型号：6ES7214-1AG40-0XB0

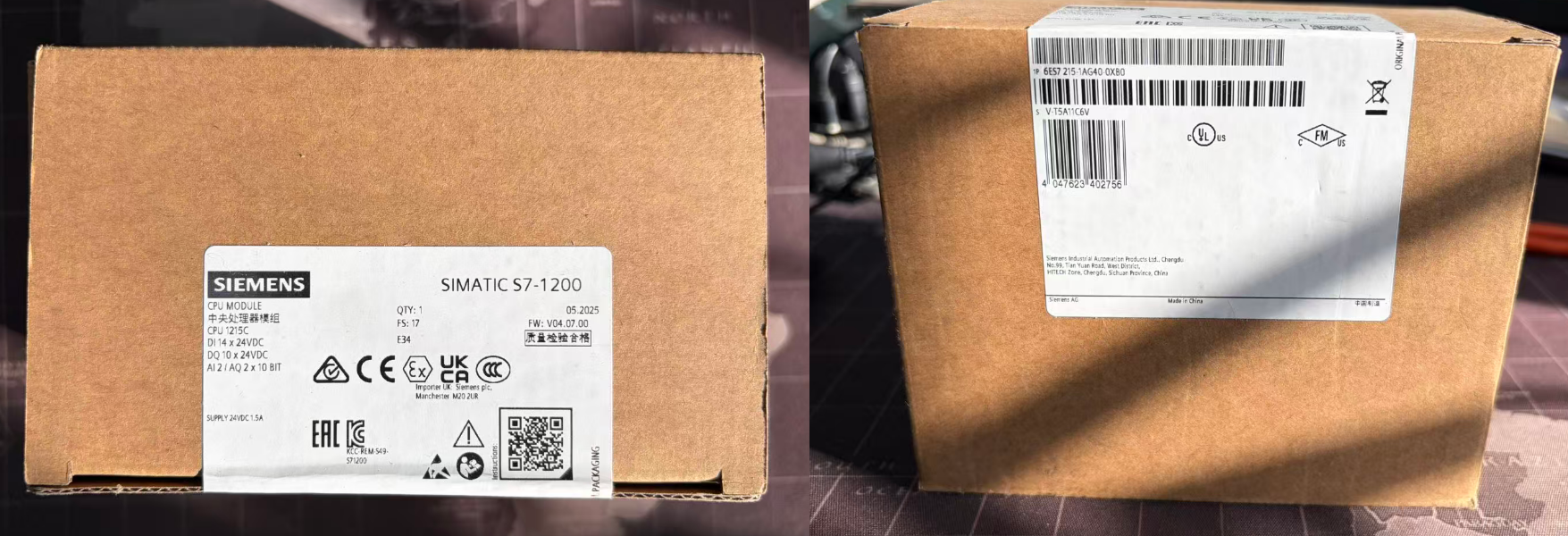

控制柜装配实拍相片：

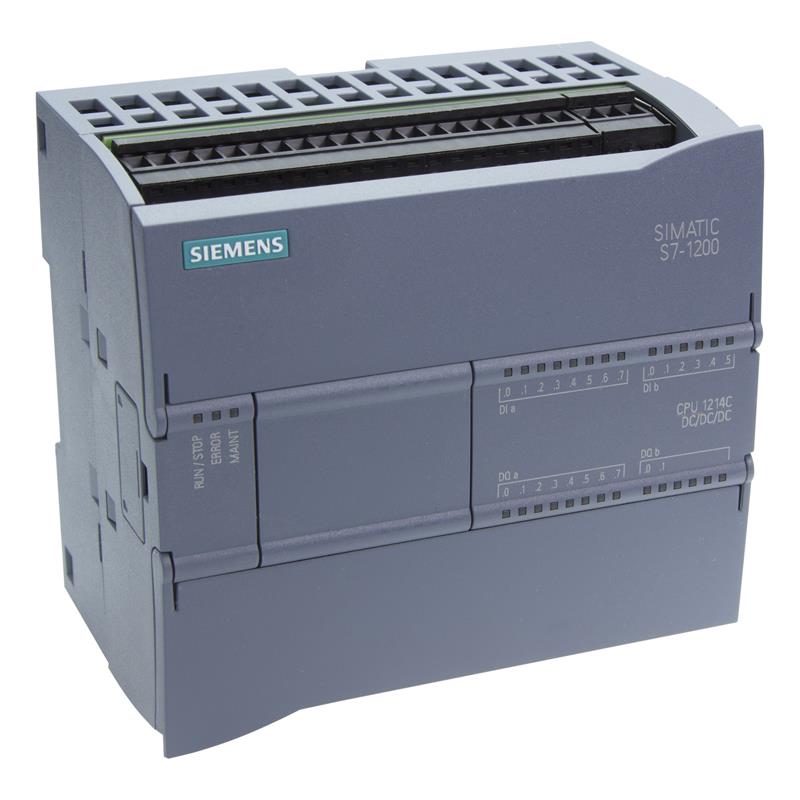

描述：SIMATIC S7-1200，CPU 1214C，紧凑型 CPU，DC/DC/DC，机载 I/O： 14 个 24V DC 数字输入；10 个 24V DC 数字输出； 2 AI 0-10V DC，电源：直流 20.4-28.8V DC，程序/数据存储器 100 KB，3PTO 100KHZ

一般信息
产品类型标志		CPU 1214C DC/DC/DC
固件版本		V4.5
附带程序包的
● 工程系统		STEP 7 V17 及以上版本
电源电压
额定值 (DC)
● DC 24 V		是的
允许范围，下限 (DC)		20.4 V
允许范围，上限 (DC)		28.8 V
反极性保护		是的
负载电压 L+
● 额定值 (DC)		24 V
● 允许范围，下限 (DC)		20.4 V
● 允许范围，上限 (DC)		28.8 V
输入电流
耗用电流（额定值）		500 mA; 仅 CPU
耗用电流，最大值		1 500 mA; CPU 连同全部扩展模块
接通电流，最大值		12 A; 28.8 V 时
I²t		0.5 A²·s
输出电流
用于背板总线 (DC 5 V)，最大值		1 600 mA; 最大 5 V DC，用于 SM 和 CM
传感器供电
24 V 传感器供电
● 24 V		L+ 减去 4 V DC（最小值）
功率损失
功率损失，典型值		12 W
存储器
工作存储器
● 集成		100 kbyte
● 可扩展		不
装载存储器
● 集成		4 Mbyte
● 插拔式（SIMATIC 存储卡），最大值		带有 SIMATIC 存储卡
缓冲
● 存在		是的
● 免维护		是的
● 不带电池		是的
CPU-处理时间
对于位运算，典型值		0.08 µs; / 说明
对于字运算，典型值		1.7 µs; / 说明
对于浮点运算，典型值		2.3 µs; / 说明
CPU-组件
组件数量（总计）		DBs、FCs、FBs、计数器和定时器。可设定地址的模块数量可从1到65535。可不受限制用于整个工作存储器
OB
● 数量，最大值		只通过代码工作存储器进行限制
数据范围及其剩磁
保留的数据范围（包括时间、计数器、标记），最大值		14 kbyte
标记
● 容量，最大值		8 kbyte; 标记范围的大小
本地数据
● 每个优先等级，最大值		16 kbyte; 优先级等级 1（程序周期）：16 KB，优先级等级 2 至 26：6 KB
地址范围
过程映像
● 输入端，可调整		1 kbyte
● 输出端，可调整		1 kbyte
硬件扩展
每个系统的组件数量，最大值		3 个通讯模块、1 个信号板、8 个信号模块
时间
时钟
● 硬件时钟（实时时钟）		是的
● 缓冲持续时间		480 h; 典型值
● 每日偏差，最大值		25 °C 时 ±60 秒/月
数字输入
数字输入端数量		14; 集成
● 可用来实现技术功能的输入端		6; HSC（高速运算）
源型输入/漏性输入		是的
可同时控制的输入端数量
所有安装位置
— 最高可达 40 ℃，最大值		14
输入电压
● 额定值 (DC)		24 V
● 对于信号“0”		1 mA 时 DC 5 V
● 对于信号“1”		15 V DC，当为 2.5 mA 时
输入延迟（输入电压为额定值时）
对于标准输入端
— 可参数化		0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择
— 从“0”到“1”时，最小值		0.2 ms
— 从“0”到“1”时，最大值		12.8 ms
对于报警输入端
— 可参数化		是的
用于技术功能
— 可参数化		单个相位： 3 @ 100 KHz & 3 @ 30 kHz，差分： 3 @ 80 kHz & 3 @ 30 kHz
导线长度
● 屏蔽，最大值		500 m; 50 m 用于技术功能
● 未屏蔽，最大值		300 m; 用于技术功能：否
数字输出
数字输出端数量		10
● 其中的快速输出端		4; 100 KHz 脉冲序列输出
感应式关闭电压的限制		L+ (-48 V)
输出端的通断能力
● 电阻负载时的最大值		0.5 A
● 照明负载时的最大值		5 W
输出电压
● 对于信号“0”的最大值		0.1 V; 附带 10 kOhm 负载
● 对于信号 “1”，最小值		20 V
输出电流
● 对于信号“1”的额定值		0.5 A
● 针对信号“0”的剩余电流，最大值		0.1 mA
电阻负载时的输出延迟
● 从 “0” 到“1”，最大值		1 µs
● 从 ”1” 到“0”，最大值		5 µs
开关频率
● 电阻负载的脉冲输出端，最大值		100 kHz
继电器输出端
● 继电器输出端数量		0
导线长度
● 屏蔽，最大值		500 m
● 未屏蔽，最大值		150 m
模拟输入
模拟输入端数量		2
输入范围
● 电压		是的
输入范围（额定值），电压
● 0 至 +10 V		是的
— 输入电阻（0 至 10 V）		≥100 千欧姆
导线长度
● 屏蔽，最大值		100 m; 扭线和屏蔽
模拟输出
模拟输出端数量		0
输入端的模拟值构成
集成和转换时间/每通道分辨率
● 带有过调制的分辨率（包括符号在内的位数），最大值		10 bit
● 可参数化的集成时间		是的
● 转换时间（每个通道）		625 µs
传感器
可连接传感器
● 双线传感器		是的
1. 接口
接口类型		PROFINET
电位隔离		是的
传输速率的自动计算		是的
自动协商		是的
自动交叉		是的
物理接口
● RJ 45（以太网）		是的
● 端口数量		1
● 集成开关		不
协议
● PROFINET IO 控制器		是的
● PROFINET IO 设备		是的
● SIMATIC 通讯		是的
● 开放式 IE 通讯		是的; 选件也可加密
● 网络服务器		是的
● 气液冗余		不
PROFINET IO 控制器
● 传输速率，最大值		100 Mbit/s
服务
— PG/OP 通讯		是的; 使用 TLS V1.3 预设进行加密
— 等时模式		不
— IRT		不
— PROFIenergy		不
— 按优先级启动		是的
— 带优先启动权限的 IO 设备数量，最大值		16
— 可连接的 IO 设备数量，最大值		16
— 用于 RT 的可连接 IO 设备数量，最大值		16
— 线路上的，最大值		16
— 激活/取消 IO 设备		是的
— 可同时激活/取消的 IO 设备数量，最大值		8
— 更新时间		更新时间最小值还取决于为 PROFINET IO 设置的通信组件、IO 设备数目以及所组态的用户数据量。
PROFINET IO 设备
服务
— PG/OP 通讯		是的; 使用 TLS V1.3 预设进行加密
— 等时模式		不
— IRT		不
— PROFIenergy		是的
— 共享设备		是的
— 共享设备中的 IO 控制器的最大数量		2
协议
PROFINET IO 支持的协议		是的
支持 PROFIsafe 协议		不
PROFIBUS		是的; 需要 CM 1243-5（主机）或 CM 1242-5（从站）
OPC UA		是的; OPC UA 服务器
AS 接口		是的; 需要 CM 1243-2
协议（以太网）
● TCP/IP		是的
● DHCP		不
● SNMP		是的
● DCP		是的
● LLDP		是的
冗余模式
气液冗余
— MRP		不
— MRPD		不
SIMATIC 通讯
● S7 路由		是的
开放式 IE 通讯
● TCP/IP		是的
— 数据长度，最大值		8 kbyte
● ISO-on-TCP (RFC1006)		是的
— 数据长度，最大值		8 kbyte
● UDP		是的
— 数据长度，最大值		1 472 byte
网络服务器
● 提供支持		是的
● 用户定义的网页		是的
OPC UA
● 组要运行时许可证		是的; 需要“基础”许可证
● OPC UA 服务器		是的; 数据访问（读、写、订阅）、方法调用，需要运行时间许可
— 应用程序验证		可用安全策略无，Basic128Rsa15，Basic256Rsa15，Basic256Sha256
— 用户验证		”匿名“或通过用户名与密码验证
— 会话数量，最大值		10
— 每次会话的订阅数量，最大值		50
— 扫描间隔，最小值		100 ms
— 发送间隔，最小值		200 ms
— 伺服程式的数量，最大值		20
— 受监控元件 (monitored items) 的数量，最大值		1 000
— 服务器接口数量，最大值		2
— 用户自定义服务器接口时节点数量，最大值		2 000
其他协议
● MODBUS		是的
调试功能测试
状态/控制
● 变量状态/控制		是的
● 变量		输入/输出端、标记、DB、外围设备输入/输出端、计时器、计数器
强制
● 强制		是的
诊断缓冲器
● 存在		是的
Trace
● 可组态 Trace 的数量		2
● 每个 Trace 的最大存储容量		512 kbyte
报警/诊断/状态信息
诊断显示 LED
● RUN/STOP LED		是的
● ERROR LED		是的
● MAINT LED		是的
集成功能
频率测量		是的
控制定位		是的
用于调节位置的定位轴数量，最大值		8
通过正向接口的定位轴数量		4; 带集成输出端
PID 调节器		是的
报警输入端的数量		4
脉冲输出端的数量		4
极限频率（脉冲）		100 kHz
电位隔离
数字输入电位隔离
● 数字输入电位隔离		不
● 在通道之间，分组点数		1
数字输出电位隔离
● 数字输出电位隔离		是的
● 在通道之间		不
● 在通道之间，分组点数		1
EMV
抗静态放电干扰的能力
● 抗静态放电干扰的能力符合 IEC 61000-4-2		是的
— 空气放电时的试验电压		8 kV
— 接触放电时的试验电压		6 kV
与导线相关的抗干扰能力
● 电源导线的抗干扰能力符合 IEC 61000-4-4		是的
● 信号导线的抗干扰能力，符合 IEC 61000-4-4		是的
针对冲击电压的抗干扰能力（浪涌）
● 电源导线的抗干扰能力符合 IEC 61000-4-5		是的
针对通过高频场引起的导线干扰量的抗干扰能力
● 针对高频射线的抗干扰性，符合 IEC 61000-4-6		是的
依据 EN 55 011 标准抑制无线电干扰辐射
● 极限值等级 A 适用于工业领域中的应用		是的; 组 1
● 极限值等级 B 适用于居民区中的应用		是的; 通过恰当的措施确保遵守 EN 55011 规定的 B 级极限值
防护等级和防护类别
防护等级 IP		IP20
标准、许可、证书
CE 标记		是的
UL 许可		是的
cULus		是的
FM 许可		是的
RCM（原 C-TICK）		是的
KC 许可		是的
船舶建造许可		是的
环境要求
露天情况下
● 最大落差		0.3 m; 五个，在发货包装内
运行中的环境温度
● 最小值		-20 °C
● 最大值		60 °C; 同时接通的输入端或输出端数量：7 或 5 个（无相邻接头），60 °C 水平或 50 °C 垂直，14 或 10 个，55 °C 水平或 45 °C 垂直
● 水平安装，最小值		-20 °C
● 水平安装，最大值		60 °C
● 垂直安装，最小值		-20 °C
● 垂直安装，最大值		50 °C
运输/储存时的环境温度
● 最小值		-40 °C
● 最大值		70 °C
气压符合 IEC 60068-2-13 标准要求
● 操作，最小值		795 hPa
● 操作，最大值		1 080 hPa
● 存放/运输，最小值		660 hPa
● 存放/运输，最大值		1 080 hPa
参考海平面的运行高度
● 安装高度，最小值		-1 000 m
● 安装高度，最大值		5 000 m; 安装高度 > 2000 m 时受限，参见手册
相对空气湿度
● 操作，最大值		95 %; 无凝结
振动
● 运行疲劳极限符合 IEC 60068-2-6		2 g (m/s²) 面板安装，1 g (m/s²) DIN 凹槽导轨
● 操作，测试符合 IEC 60068-2-6		是的
冲击测试
● 测试符合 IEC 60068-2-27		是的; IEC 68，2-27 部分；半波正弦：冲击强度 15 g（峰值），持续时间 11 ms
有害物质浓度
● RH < 60% 时的 SO2，无冷凝		二氧化硫： < 0.5 ppm；硫化氢： < 0.1 ppm；RH < 60% 无冷凝液
项目组态 / 标题
技术保护
● 用户程序保护/密码保护		是的
● 复制保护		是的
● 模块保护		是的
访问保护
● 保护机密组态数据		是的
● 防护级别：写保护		是的
● 防护级别：读写保护		是的
● 防护级别：全部保护		是的
尺寸
宽度		110 mm
高度		100 mm
深度		75 mm
重量
重量，约		415 g
