AADvance 系统

AADvance系统是特别为安全性和关键控制应用而设计的高性能控制系统， 为您系统应用提供了灵活的解决方案。系统高性价比的控制器适用于以下典型应用：

² 关键过程控制

² 火气保护系统

² 透平机组控制

² 点火器管理

² 加热器和锅炉控制

² 分散监测与控制

AADvance系统主要特性:

² 灵活的模块组合结构

² 背板单元提供冗余的系统供电

² 可用于独立的系统或者大型分布式网络结构应用

² 可支持250个独立程序的编辑与下载

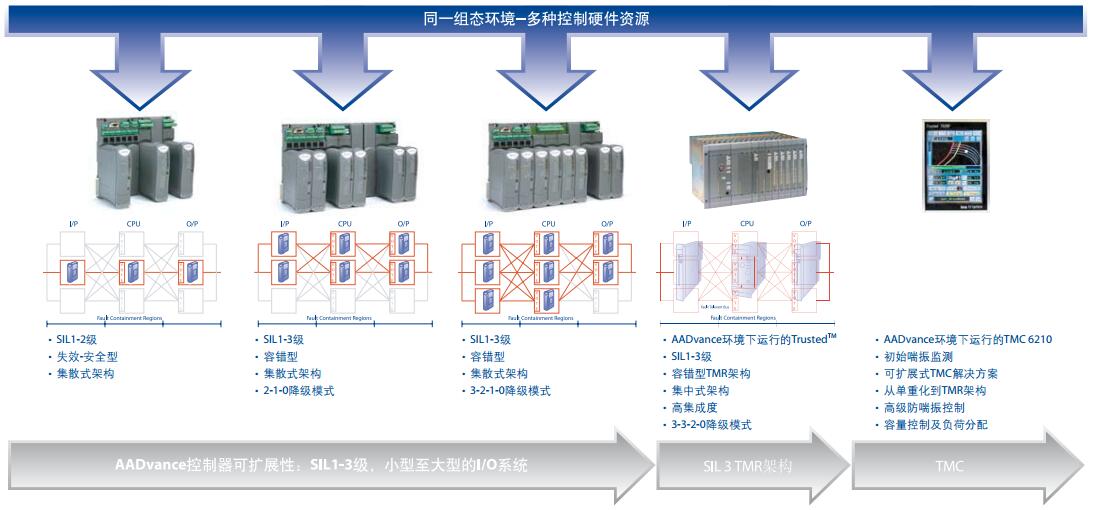

² 简单的单重模式向容错模式转换

² 无扰动的I/O模块扩展

² IEC 61508认证系统；具有TÜV认证证书

² 支持全部IEC 61131编程语言

² 支持IEC 61499分散功能块

² 支持如以太网、Modbus RTU、Modbus TCP、CIP和OPC、HART等标准工业通讯协议

² 所有卡件满足G3防腐要求

² 通道间光电隔离，隔离电压达到±1.5KV

AADvance控制器负责逻辑处理、I/O模块扫描与信号处理，I/O模块和端子的集成和组态十分方便。每套系统可以拥有一个或多个控制器、I/O模块、电源、通讯网络和工作站。

AADvance控制器可提供集中与分布式系统解决方案并具有容错模式，特别适用于紧急停车系统与火气监测保护系统应用。AADvance系统设计基于国际标准，获得TÜV功能安全认证，具有强大的性能和很高的灵活性。基于IEC 61508的设计使AADvance系统能够满足SIL2和SIL3的应用要求。

所有模块组态无需使用特殊的电缆或接口单元，只需连接模块和端子即可进行。系统结构灵活，控制器和I/O模块具有冗余模式，可根据需要自由选择失效安全方式或容错方式。容错方式下无需重复编程。

采用紧凑型插入式模块设计的控制器可以安装在控制柜中的DIN导轨上或直接安装在控制室的墙上，具有很好的散热性和环境适应性，无特殊的环境与强制的风扇冷却要求。

设备描述:

1). 9110控制器模块

2). 诊断电缆

3). 9401通道独立24V数字量输入模块

4). 9451 24V数字量输出模块

5). 9852数字量8通道输出冗余端子

6). 9802 数字量16通道输入冗余端子

7). 9100 控制器背板单元

8). 以太网连接

9). 供电电源

AADvance系统具有自己的安全通讯协议，在保证数据集成安全的条件下允许应用新的或现有的网络结构进行分布式控制。

信号输入模块的设计满足SIL3标准并且在单一组态时提供失效安全方案。AADvance系统具有综合的内部诊断功能，在维修模式下优化系统的可用性。

AADvance系统控制器基于IEC61131标准的设计支持全部5种编程语言。编程使能密匙确保编程接口的安全性。仿真软件提供下载程序前的新应用仿真，节省时间并保证了系统安全。

获得认证：

TÜV 认证

控制器ATEX 认证

控制器UL508 认证



控制器主要系统指标：

² 24Vdc正常供电, 供电范围18Vdc到 32Vdc

² 耗电 -   24Vdc条件下< 6W

² 处理器时钟 -  400MHz

² 内存 –启动闪存 512kB

² SRAM 4MB

² Bulk Flash 64MB

² NVRAM 512KB

² SDRAM 32MB

² 编程语言：提供5种编程语言

² TUV认证：AK6级别

² IEC认证：IEC61508 SIL3

² 2以太网口、2串口

² 内置诊断/独立看门狗

² 不间断热更换

² 启动自诊断

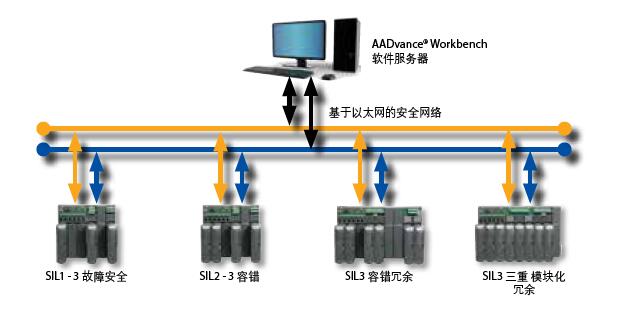

AADvance系统网络架构：

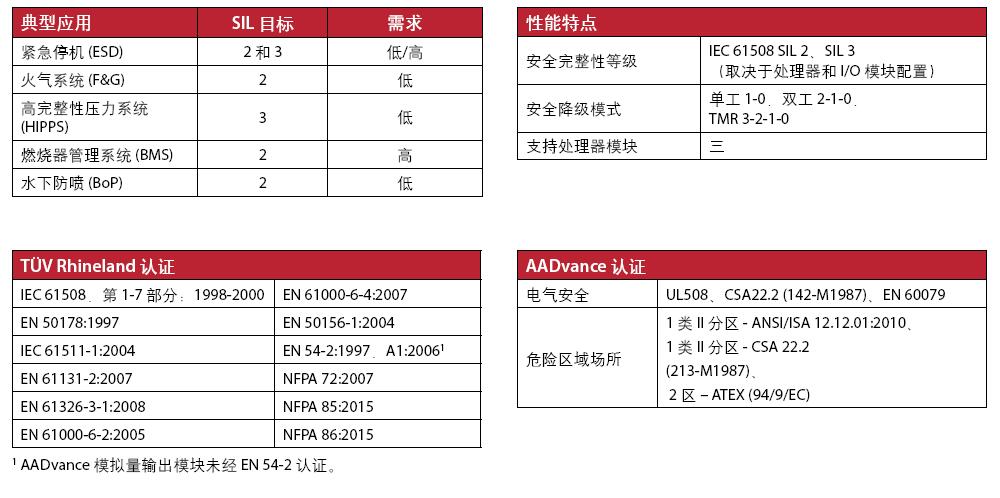

AADvance典型应用：
