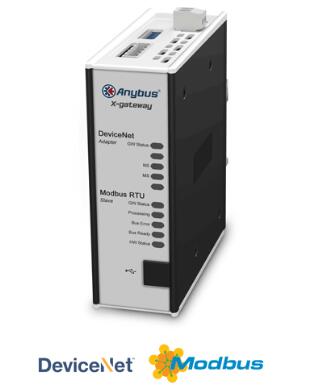

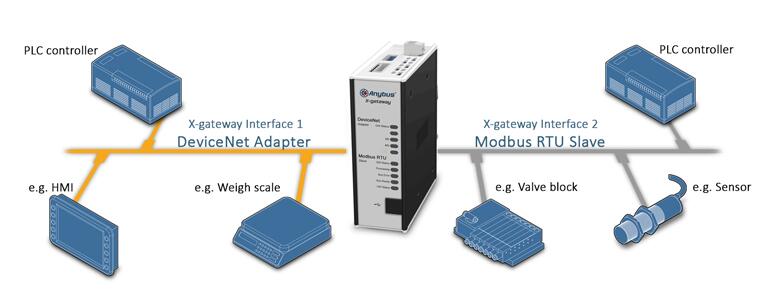

AB7860网关让您可以在DeviceNet和Modbus RTU网络之间无缝内部连接PLC控制系统及所连接的设备。 快速复制I/O数据 X-gateway的主要功能是在两个网络之间快速传输循环I/O数据。这样您的PLC无需进行额外的计算工作。该网关在DeviceNet网络上作为适配器，而在Modbus RTU网络上作为从站。
特点和优势
- 在DeviceNet和Modbus RTU网络之间快速复制循环I/O数据(10-15 ms)
- 经过所有PLC制造商验证和测试
- 每个方向支持最大512字节的输入和输出数据
- 可选控制和状态信息添加到I/O数据用于诊断目的
- 坚固的独立外壳，可用于严苛工业环境
- 全球免费技术支持和咨询
DeviceNet适配器特点
DeviceNet适配器设置可通过板上交换机实现，也可通过导入提供的.EDS文件到控制PLC的工程工具来实现。
- 经过ODVA的DeviceNet一致性测试™
- DeviceNetNet规范版本：通讯适配器行规12
- 最大512字节输入数据和512字节输出数据
- DeviceNet波特率125，250，500kbit/s
- 支持I/O从站消息：位选通，轮询，循环，COS和显式报文
- 通过DIP开关进行MacID节点地址设置
- 通过.EDS文件进行DeviceNet网络配置
- 1x 5针，5.08菲尼克斯插头连接件
Modbus RTU从站接口
Modbus RTU网络地址设置可通过板上配置交换机实现
- 完整的Modbus RTU从站功能
- 最大512字节输入数据和512字节输出数据
- Modbus诊断支持
- 通过板上DIP交换机配置
- Modbus RTU波特率12-57,6 kbit/s
- 1x D-sub 9针母头网络连接件
技术规格说明
| 尺寸(长•宽•高) |
114 x 44 x 127mm或4,49 x 1,73 x 5,00" |
| 重量 |
400g或0,880 lbs |
| 工作温度 |
-25至+65 °C或-13至+149 °F |
| 储藏温度 |
-40至+85 °C或-40至+185 °F |
| 电源 |
24 VDC +/- 20%通过2孔5.08 mm菲尼克斯可插入式旋转连接件 |
| 电流消耗 |
最大400mA (标准200mA) |
| 外壳材料 |
铝合金和塑料 |
| 安装方式和位置 |
垂直/水平* |
| 电气隔离 |
是，总线/以太网侧都支持 |
| 机械等级 |
IP20，NEMA rating 1 |
| 安装 |
DIN导轨安装 (EN 50022标准) |
| I/O配置 |
通过USB端口，使用Anybus Configuration Manager软件 |
| 认证 |
CE, CULUS, ATEX/Haz.Loc, RoHS
|
