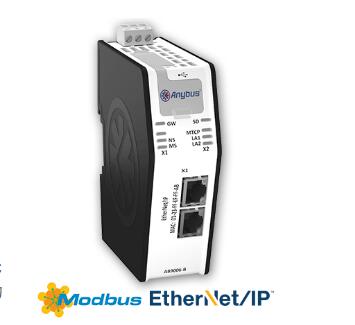

Anybus X-gateway让您可以在Modbus TCP和EtherNet/IP网络之间无缝内部连接PLC控制系统及所连接的设备。

快速复制I/O数据X-gateway的主要功能是在两个网络之间快速传输循环I/O数据。这样您的PLC无需进行额外的计算工作。该网关在EtherNet/IP网络上作为适配器，而在Modbus TCP网络上作为完全的主站/客户端。数据传输是完全透明的，每个方向拥有最大数据容量256字节。

配置简单 - 无需编程！

配置是通过以太网和内置的web页面完成的。配置页面用于配置Modbus TCP和选定网络之间的：以太网TCP/IP设置、Modbus-TCP客户端/服务器配置和传输I/O数据大小。



特点和优势

• 在Modbus TCP和EtherNet/IP网络之间快速复制循环I/O数据(5 ms)
• 允许集成基于Modbus TCP的服务器/从站设备到其他的PLC控制系统
• 完全的Modbus TCP客户端/主站功能，无需Modbus TCP网络上的PLC控制器
• 最多连接64个Modbus服务器/从站设备
• 每个方向最大I/O数据容量为256字节
• 通过使用来自其他所连设备的数据，能够建立web页面，显示和控制工厂层过程
• SD内存卡槽支持备份、配置和简单的模块替换
• 坚固的独立外壳，可用于严苛工业环境
• 全球免费技术支持和咨询

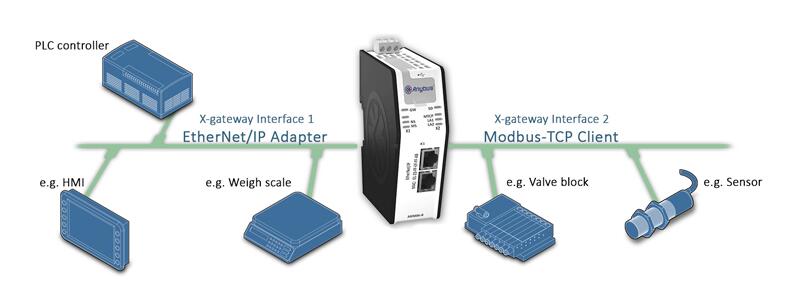

网络架构





Modbus TCP客户端/主站接口

Modbus TCP客户端和服务器设置是通过包含的可视web配置界面完成的，无需任何编程。

• 根据Modbus规范V1.1B的Modbus TCP客户端功能
• 支持Modbus TCP功能1，2，3，4，5，6，15，16，23
• 最多连接64个Modbus TCP服务器/从站
• 支持最大256字节输入数据和256字节输出数据
• 10/100Mbit运行全双工或半双工
• 集成的FTP服务器通过使用标准FTP客户端可实现简单文件管理
• Web服务器具有动态数据能力和服务器端包含(SSI)能力
• Email客户端具有动态数据能力，并可通过事件触发email处理
• 下行链接在线设备列表提供Modbus-TCP传输状态到上行链接PLC
• 控制和状态字用于下行链接网络控制/状态
• 独立的Modbus TCP服务器端口号设置
• 字节交换特性
• 完整的Modbus地址范围(1-65536)
• 同时具有双Modbus TCP RJ-45端口



EtherNet/IP适配器/从站接口

EtherNet/IP适配器设置可通过内置的web界面实现，或者也可通过导入提供的.EDS文件到控制PLC的工程工具来实现。

• 经过ODVA的EtherNet/IP一致性测试™
• EtherNet/IP Level 2 I/O服务器CIP
• 10/100Mbit运行全双工或半双工
• 最大509字节输入数据和505字节输出数据
• 具有设备级环网(DLR)功能 (基于通知的环网参与者)
• 集成FTP服务器通过使用标准的FTP客户端实现简单的文件管理
• Web服务器具有动态数据能力以及服务器端包含(SSI)能力
• Email客户端具有动态数据能力，并可通过事件触发email处理
• 每个用户的安全框架
• 支持服务质量(QoS)
• DNS能力
• 通过DHCP/ARP/Anybus IPconfig (HICP)进行TCP/IP设置
• 集成交换机，支持菊花链拓扑
• 同时具有2x RJ-45 EtherNet/IP端口



技术规格说明

尺寸 (长•宽•高)	110 x 35 x 101 mm或4,33 x 1,38 x 3,98"
重量	160g或0,35 lbs
工作温度	-25 至+70 °C 或-13 至+158 °F
储藏温度	-40 至+85 °C 或-40 至+185 °F
电源	24 VDC
电流消耗	经典的150mA
USB端口	用于固件升级
SD存储卡槽	用于备份、配置和简单替换
Modbus TCP连接件	2x RJ45
现场总线/以太网连接件	(查看上述二级网络接口细节)
电气隔离	总线/以太网侧都有
机械等级	IP20，NEMA rating 1
安装	DIN导轨安装(EN 50022标准)或墙上安装(可选)
认证	CE，CULUS，ATEX/Haz.Loc，RoHS
