ILX69-PBM PROFIBUS DPV1主站模块提供所有背板式PROFIBUS通讯优势,例如直接导入AOI例程和自动监测功能可极大缩短调试时间，ComDTM功能可通过远程以态网络实现资产管理软件连接。

通过本模块, CompactLogix™ 处理器可以轻松实现与支持PROFIBUS DPV0 和DPV协议的从站设备数据通讯。该模块可以做为1个输入/输出模块应用在PROFIBUS网络和支持符合IEC 61158标准的主站处理器之间。

特性优势

• AOI: 模块通讯集成在Studio/RSLogix 5000中，可使用1个Add-On Instruction (AOI)，或梯形图例程, 减少调试时间。
• 自动扫描: 新的自动扫描功能通过扫描PROFIBUS 网络和上传从站设备地址以及配置信息减少了启动时间和简化了故障排除. (通过模块自动的读取节点信息.)
• ComDTM: 允许资产管理软件通过远程以太网连接大大降低了维修成本。在这样全面的、完全集成的工程和维护环境之下，您可以配置, 调试, 维护和诊断您的整个使用周期下的现场总线设备。
• SD插槽 (SD 卡可选)可以用来存储配置文件在发生故障时。 它也可以用来升级模块固件不需要一个1769 CPU

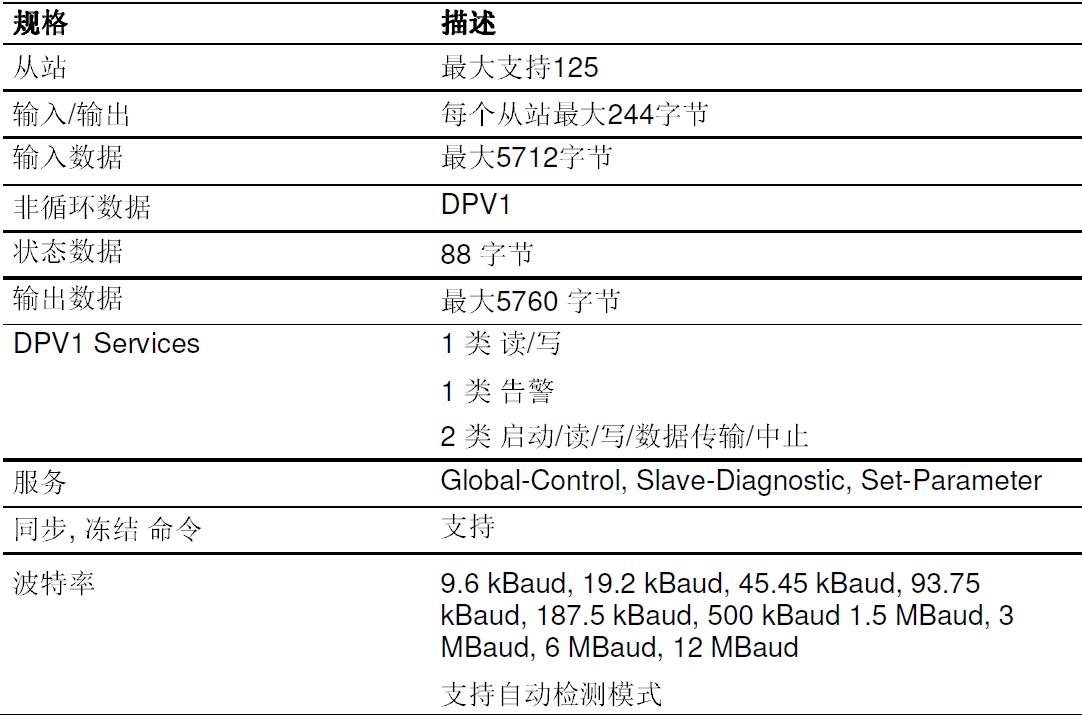

规格

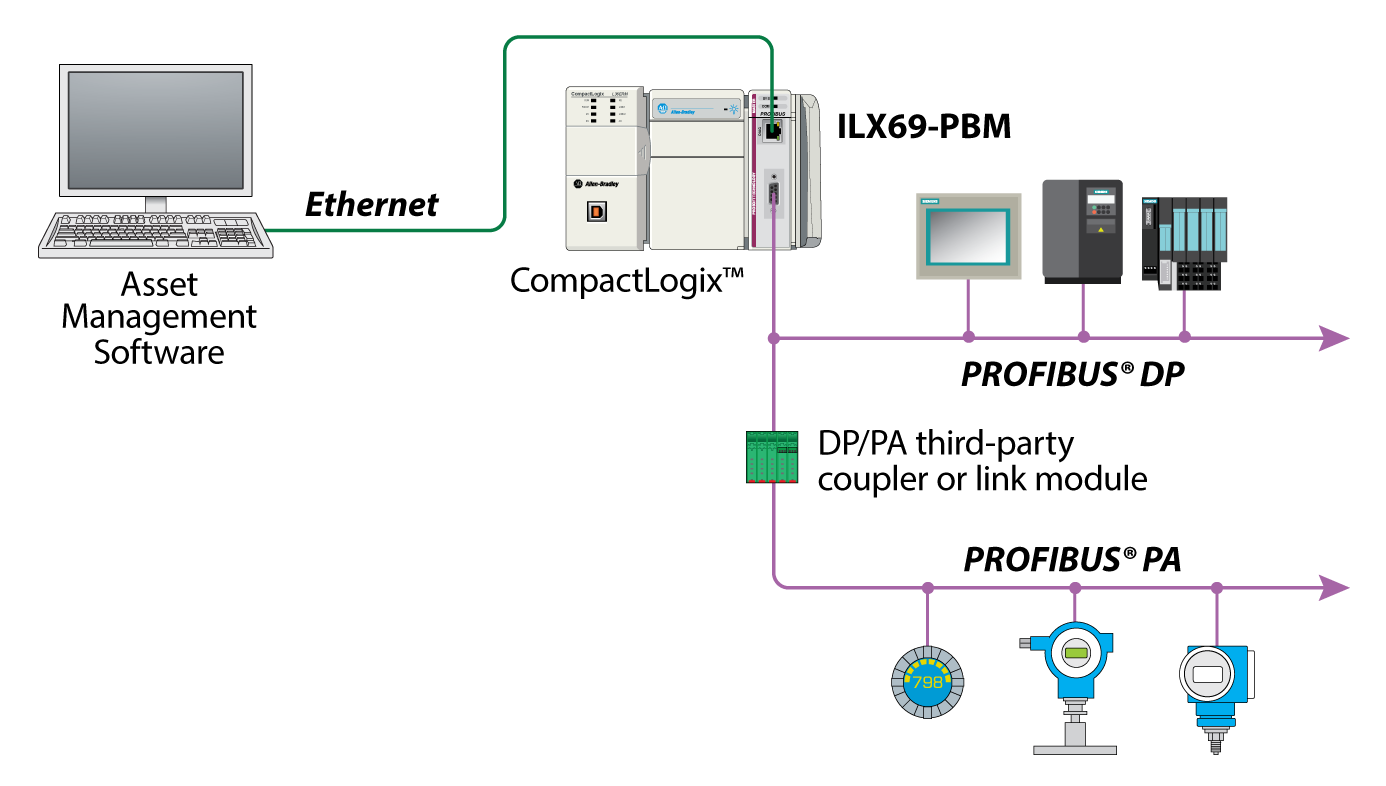

图络架构

更多信息请点击下载：
