1、MSR100单功能安全继电器

--特性/优势：

  MSR100单功能安全继电器支持各种输入设备和输出组态，可作为许多应用领域的解决方案，既简单又经济实用。MSR100继电器具有结构紧凑的包装和可拆卸端子，易于安装和维护，非常适用于相对规模较小的安全应用和单区域控制。

--应用：

  各式常规应用; 汽车; 包装; 食品和饮料; 半导体; 物料输送; OEM机器 等等

1.1 MSR117T安全继电器

-- MSR117T有一个常闭单通道输入，主要适合在风险较低的应用与门互锁装置和急停按钮配合使用。MSR117T的输出监视系统具有自动/手动复位功能。可以通过跳线来实现自动/手动复位功能，也可以利用这一功能来检查触点的工作状态。

-- MSR117T有3个常开安全输出和1个常闭辅助输出。安全输出具有独立和冗余内部触点，有助于确保安全功能。辅助触点是一个专用用于提供有关于安全输出状态的外部信号的非安全输出。

-- 可通过端子A1-A2和反馈/复位回路X1-X2激活MSR17T。然后，安全输出13-14、23-24和33-34闭合并启用操作。

-- 特点：(1)符合EN 954-1类别4 (2)停止类别0 (3)单通道输入 (4)三路N.O.安全输出 (5)一路N.C.辅助输出 (6)22.5mm外壳宽度

-- 产品型号

型号	输入	安全输出	辅助输出	端子	复位类型	电压
440R-B23211	1常闭	3常开	1常闭	固定	自动/手动	24V AC/DC

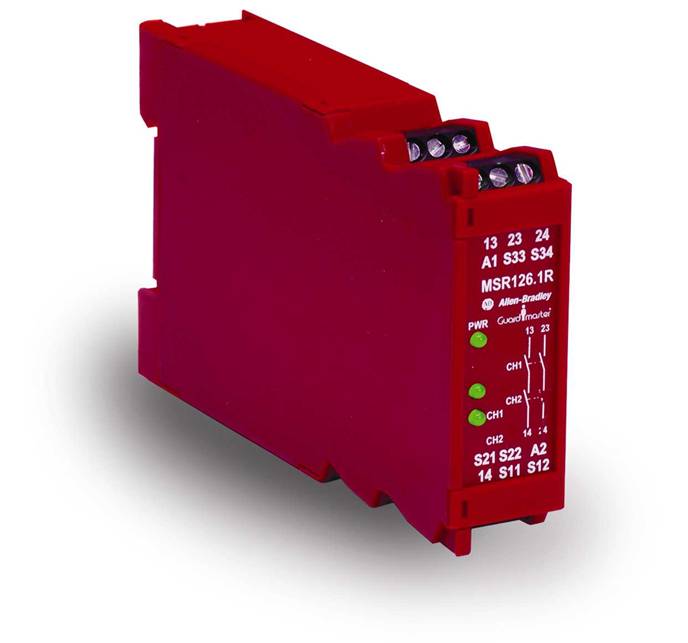

1.2 MSR126RT安全继电器

-- MSR126RT是一款装在22.5mm外壳中，为安全控制系统提供最基本功能的安全监视继电器。

-- MSR126RT专为连接到单通道安全门、单通道急停或光幕而设计，提供交叉故障检测功能。MSR126.1RT专为连接到双通道安全门或双通道急停设备而设计，在输入之间进行交叉故障检测。

--特点：(1)符合EN 954-1类别4 (2)停止类别0 (3)二路N.O.安全触点 (4)单/双通道操作 (5)交叉故障检测 (6)受监视的复位或自动复位 (7)急停、安全门或光幕应用

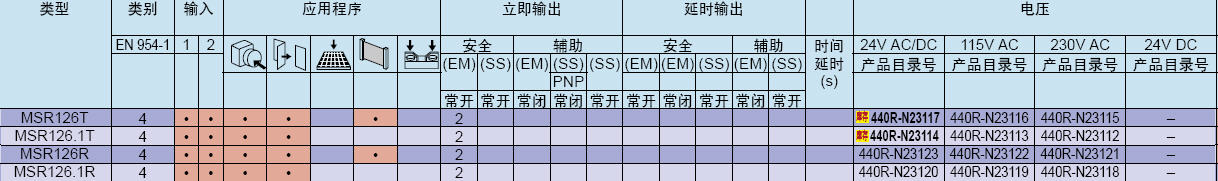

--产品型号

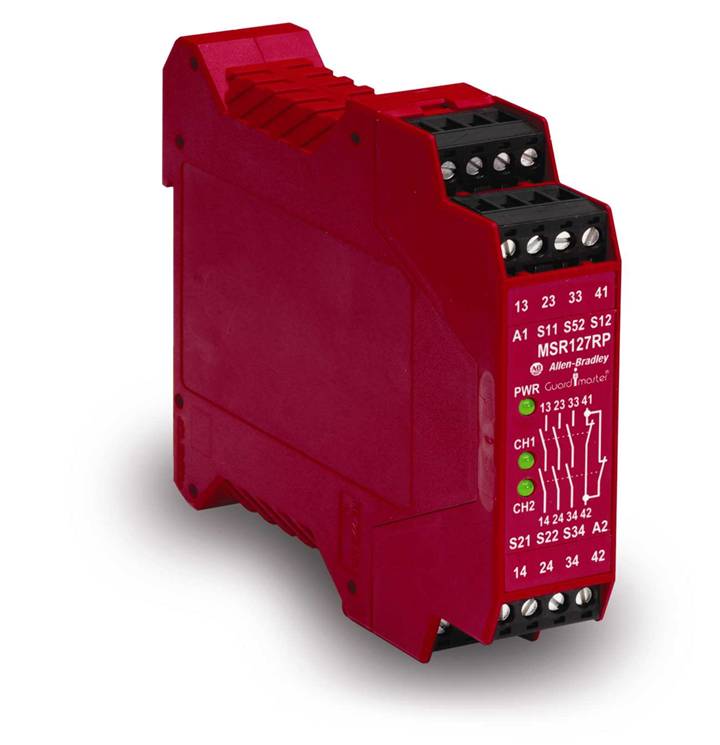

1.3 MSR127R/T/P安全继电器

--MSR127R/T/P支持三种不同的输入接线方式: 一个常闭、两个常闭或使用与光幕之间的两个PNP连接。使用两个常闭方式进行连接时，MSR27RTP会检查两个输入之间是否存在交叉故障。与光幕相连时，光幕必须执行交叉故障检测。

--MSR127RP具有受监视的手动复位功能。

--MSR127TP具有自动/手动复位功能。

--输出包含三个常开安全输出和一个常闭辅助输出。安全输出具有支持安全功能的独立和冗余内部触点。辅助输出是一个专门用于提供安全输出状态的外部信号的非安全输出。

--特点：(1)符合EN 954-1类别4 (2)停止类别0 (3)三路N.O.安全触点 (4)一路辅助触点 (5)交叉故障检测 (6)受监视的复位或自动复位 (7)急停、安全门或光幕应用 (8)可拆卸端子

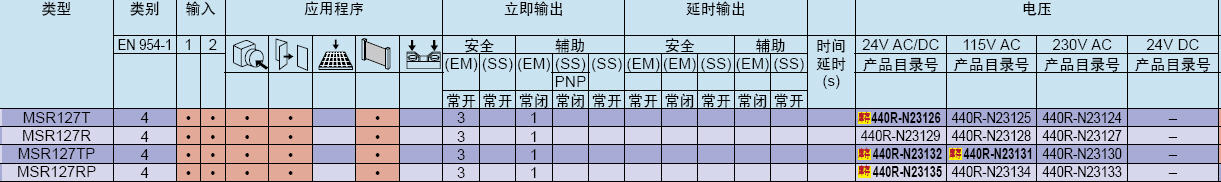

--产品型号

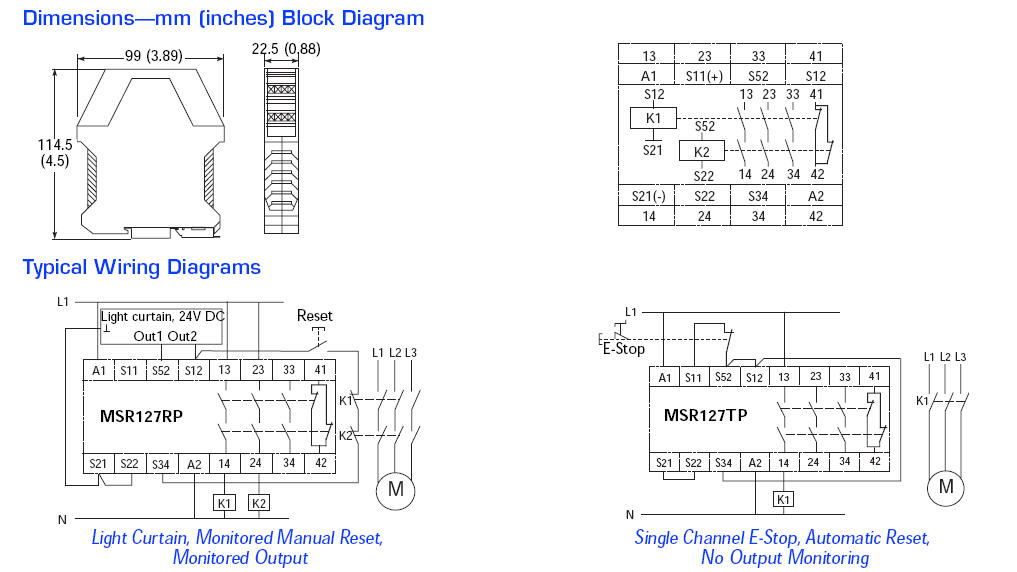

接线图：

注：MSR127T与MSR127TP的区别在于两者的接线端子不同，其他功能相同。

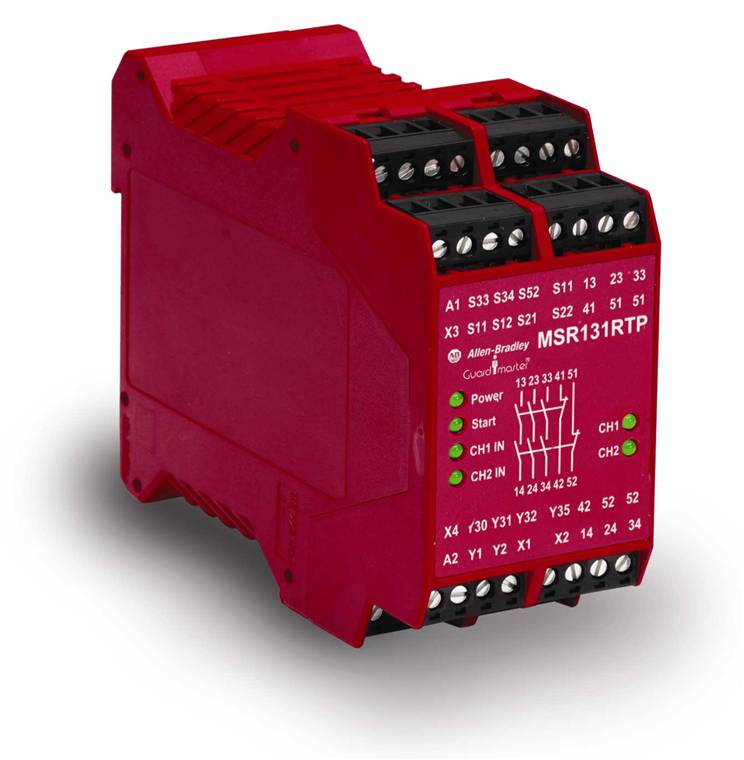

1.4 MSR131RTP安全继电器

--MSR131RTP是一款用途广泛的安全监视继电器。可以使用4种不同的接线方式：一个常闭、两个常闭、光幕提供的两个PNP连接或一个四线安全地毯。使用两个常闭方式连接时，它会检查两个输入之间是否存在交叉故障。与光幕相连时，光幕必须招待交叉故障检测。

--MSR131RTPr输出监视具有自动/手动复位或受监视的手动复位功能。

--输出部分包括三个常开安全输出、两个常闭辅助和两个固态输出。

--安全输出具有独立和冗余内部触点，有助于确保安全功能。

--特点：(1)符合EN 954-1类别4 (2)停止类别0 (3)三路安全触点,两路辅助触点 (4)两路固态输出(5)交叉故障检测 (6)受监视的复位或自动复位 (7)急停、安全地毯或光幕应用 (8)可拆卸端子

--产品型号

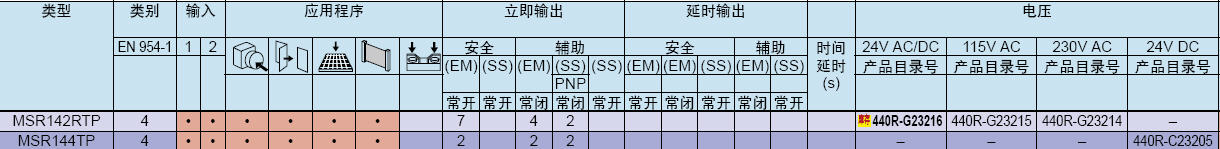

1.4 MSR142RTP安全继电器

1.5 MSR144RTP安全继电器



详情请参考<罗克克韦自动化安全产品手册> S117-CA001A-ZH-P
