CompactLogix平台在较小的安装尺寸上集成了高性能的Logix平台的优势: 即通用的编程软件、通用的网络、通用的控制引擎。由于结合了Compact I/O模块，该平台非常适合简单运动控制的中小型设备，功能强大、模块化、扩展性良好及易于升级。

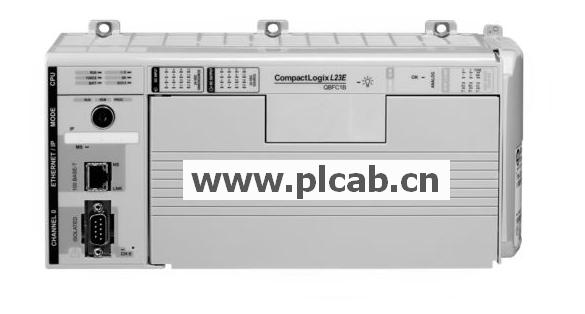

1、1769-L2x系列控制器

1769 L2系列控制器
公共特征	1769-L23-QBFC1B	1769-L23E-QB1B	1769-L23E-QBFC1B
用户内存	512K	512K	512K
CF卡	无	无	无
通讯端口	2 RS232端口	1 EtherNet/IP,1 RS232端口	1 EtherNet/IP,1 RS232端口
内置I/O	16点直流输入，16点直流输出，4路模拟量输入，2路模拟量输出，4路高速计数器。	16点直流输入，16点直流输出	16点直流输入，16点直流输出，4路模拟量输入，2路模拟量输出，4路高速计数器。
模拟扩展能力	支持两个1769 I/O模块	支持三个1769 I/O模块	支持两个1769 I/O模块
内置电源	24V　DC	24V　DC	24V　DC

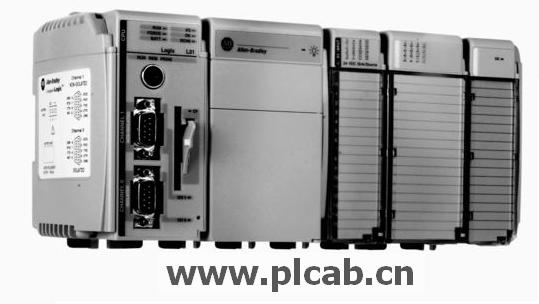

2、1769-L3x系列控制器

1769 L3x系列控制器
公共特征	1769-L31	1769-L32C	1769-L32E	1769-L35CR	1769-L35E
用户内存	512K	750K	750K	1.5M	1.5M
CF卡	1784-CF64,1784-CF128		1784-CF64,1784-CF128
通讯端口	2 RS232端口	1 ControlNet,1 RS232端口	1 EtherNet/IP,1 RS232端口	1 ControlNet冗余端口,1 RS232端口	1 EtherNet/IP,1 RS232端口
电源额定距离	4个模块	4个模块	4个模块	4个模块	4个模块

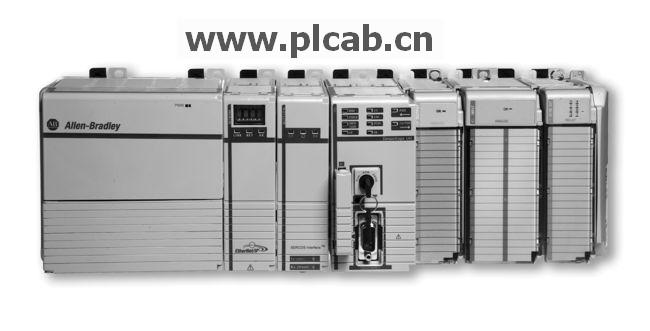

3、1769-L4系列控制器

1769 L4系列控制器
公共特征	1768-L43	1768-L43S	1768-L45	1768-L45S
用户内存	2M	2M标准型，0.5M安全型	3MB	3M标准型，1M安全型
CF卡	1784-CF64,1784-CF128		1784-CF64,1784-CF128
通讯选项	Ethernet/IP标准型和安全型，ControlLnet标准型和安全型，DeviceNet标准型。		Ethernet/IP标准型和安全型，ControlLnet标准型和安全型，DeviceNet标准型。
串口通讯	1 RS232端口		1 RS232端口
扩展能力	2个1768模块，16个1769模块		4个1768模块，30个1769模块
编程语言	梯形图，结构文本，功能块，顺序功能图	标准任务:所有语言；安全任务：梯形图、安全应用指令	梯形图，结构文本，功能块，顺序功能图	标准任务:所有语言；安全任务：梯形图、安全应用指令

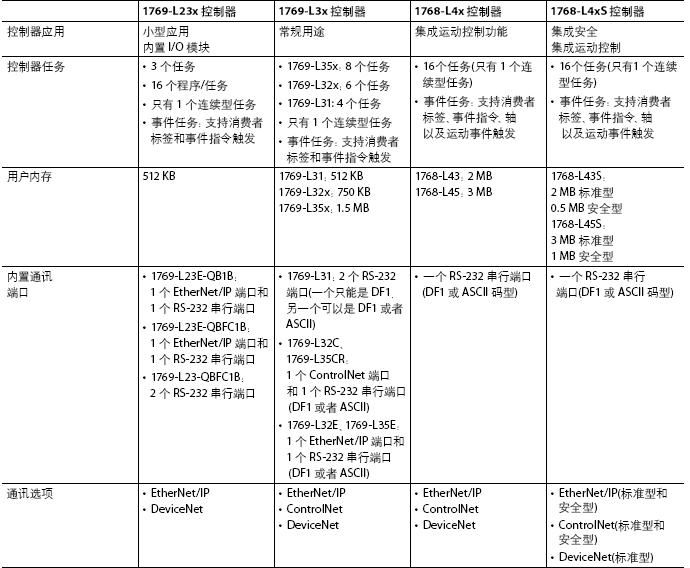

更多详情请参考<1769 CompactLogix选型指南>
