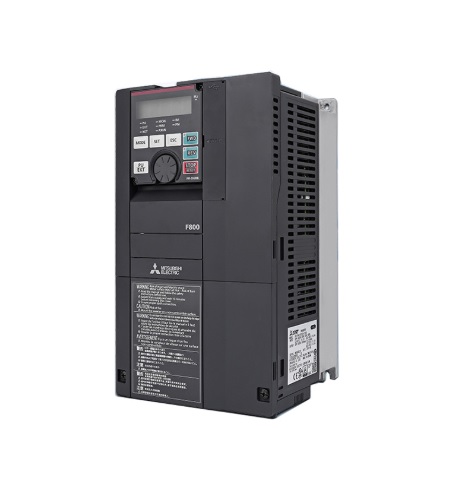

✅ 型号拆解
| 字段 | 含义 |
|---|
| FR-F840 | 三相 400V，F800 标准风机水泵机型 |
| 02600 | SLD 超轻载额定输出电流 260A |
| 2 | 内置 EMC 滤波器（-1 为不带滤波器） |
| 60 | 50/60Hz 通用电源频率 |
✅ 额定输出规格
| 项目 | SLD 超轻载（水泵 / 风机推荐） | LD 轻载（带少量冲击负载） |
|---|
| 适配电机功率 | 132kW | 110kW |
| 额定输出电流 | 260 A | 216 A |
| 过载能力 | 110% 60s；120% 3s | 120% 60s |
| 额定输出容量 | 166 kVA | 138 kVA |
| 输出电压 | 三相 0～480V | 三相 0～480V |
| 输出频率 | 0.2～590Hz | 0.2～590Hz |
✅ 输入电源规格
| 项目 | 参数 |
|---|
| 输入规格 | 三相 AC380～480V |
| 电压允许波动 | +10% ~ -10% |
| 频率允许波动 | ±5%（50/60Hz） |
| ⚠️强制要求 | 必须配直流电抗器 FR-HEL-132K，抑制谐波；出厂 P、P1 端子之间无短接片 |
| 基板 | 带防腐蚀涂层，适合泵房潮湿环境 |
✅ 控制性能（和 75kW F840 功能一致）
控制方式：V/F 控制、最佳励磁节能控制、永磁 PM 无传感器矢量控制
内置高级 PID：4~20mA 压力反馈、PID 休眠唤醒，恒压供水稳压
内置多泵控制：最多 4 台泵，一用一备 / 两用一备，故障自动切换、定时轮换，无需外加 PLC
其他功能：飞车启动、瞬时停电再启动、共振避开、故障录波、简易 PLC
标配 RS485 Modbus-RTU；可选 CC-Link、以太网通信板
✅ I/O 端子规格
主回路端子
R/L1、S/L2、T/L3：三相电源输入U、V、W：电机输出P/+、P1：直流电抗器接口（必须接 FR-HEL-132K）P/+、N/-：制动单元接口（供水一般不用）R1/L11,S1/L21：控制电源，出厂并联至 R、S接地端子：保护接地
控制 I/O
数字 DI：6 点可编程（STF 启动、低液位保护、故障复位等）
继电器输出：2 组（故障报警等）
集电极开路 DO：5 点可编程（运行、泵切换输出）
模拟 AI：3 路（端子 4/5：4~20mA；端子 2/5：0~10V）
模拟 AO：2 路（频率、电流、压力监测）
✅ 外形、安装机械参数
| 项目 | 参数 |
|---|
| 防护等级 | IP00（柜内安装） |
| 外形尺寸 W×H×D | 465 × 620 × 300 mm |
| 安装孔距 W1×H1 | 400 × 585 mm |
| 安装孔 | 4×Φ14，M12 螺栓固定 |
| 整机重量 | 约 55 kg |
| 主回路端子 | M10 螺栓，扭矩 12 N・m |
✅ 线缆选型（400V，加装直流电抗器后）
✅ 环境使用条件
| 项目 | SLD 模式 | LD 模式 |
|---|
| 运行环境温度 | -10℃ ~ +40℃，无结冰 | -10℃ ~ +50℃，无结冰 |
| 储存温度 | -20℃ ~ +65℃ | -20℃ ~ +65℃ |
| 相对湿度 | ≤95% RH，无凝露，基板防腐蚀涂层 | ≤95% RH，无凝露 |
| 安装海拔 | ≤1000m 满功率；>1000m 每升高 500m 降容 3%，最高 2500m |
|
| 振动 | 10~55Hz，≤5.9 m/s² |
|
| 环境要求 | 室内，无腐蚀性气体、粉尘、油雾 |
|
✅ 配套选件
操作面板：FR-DU08（简易数字面板） / FR-LU08（LCD 大屏，故障记录 + 实时时钟）
直流电抗器：FR-HEL-132K（必配）
通信板：以太网板、CC-Link、Profibus 等
I/O 扩展卡：扩展 DI/DO 通道
✅ 内置保护功能
过流、过载、过电压、欠压、变频器过热、输出接地故障、输出短路、缺相保护、电机过载保护、散热风扇故障检测
✅ 应用说明
✅ 适用：大型小区二次供水、大流量立式多级离心泵、冷却塔大风机、污水曝气风机，SLD 超轻载模式优先❌不适用：起重、输送机等高扭矩重载设备

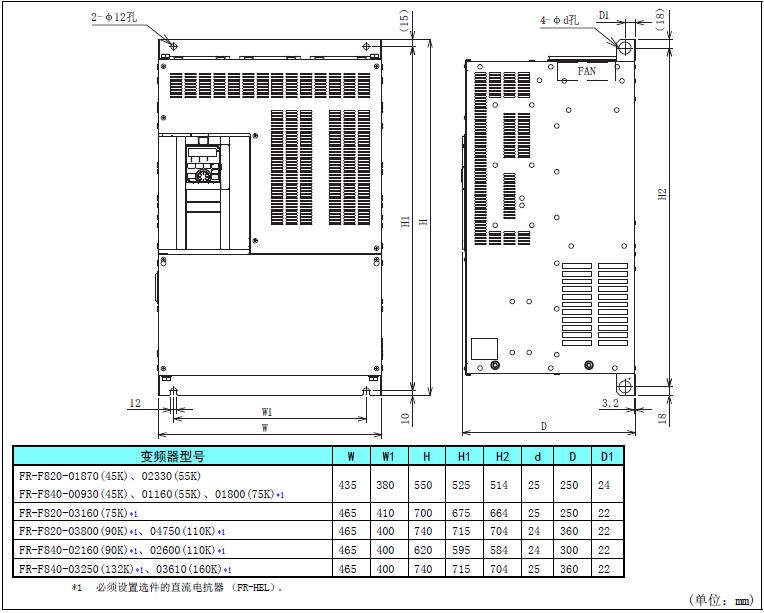

✅ 安装尺寸
