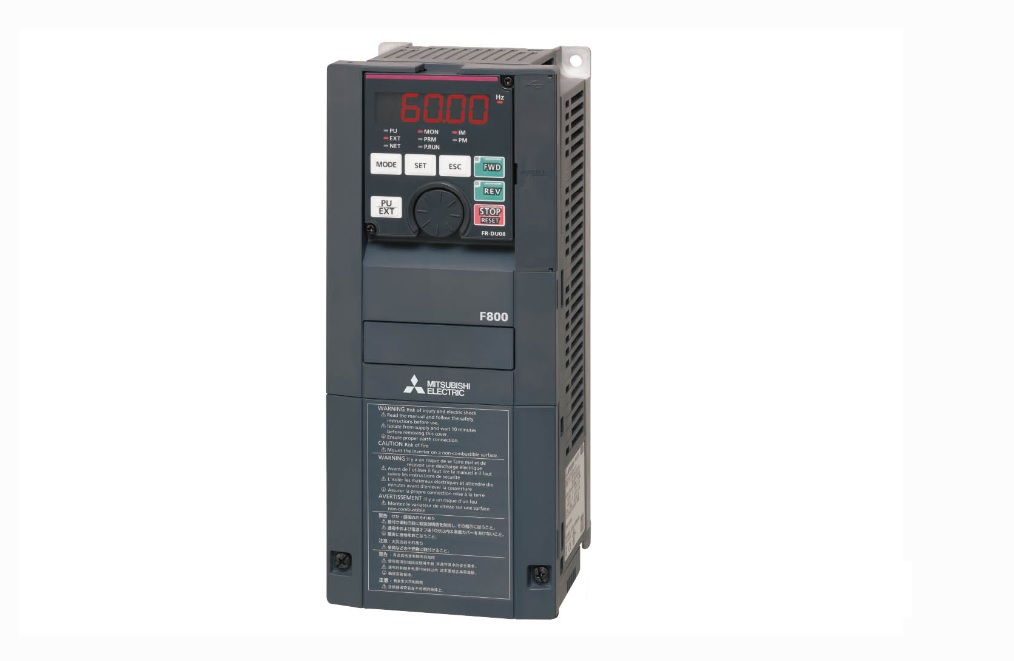

介绍：FR-F800系列变频器是一款主要用在风机、水泵上面的专用节能型变频器。

定位：风机、水泵、暖通空调（HVAC）专用节能型变频器，F700 换代机型，主打节能、PID、管网控制，大量用于污水厂、楼宇空调、循环泵、冷却塔风机等负载。

✅ 核心控制与负载规格

1. 两种过载等级可选（风机水泵关键）

• SLD 超轻载：110% 60s（风机正常选型）

• LD 轻载：120% 60s（泵类偶尔冲击负载）

2. 控制方式

• V/F 控制（标配，风机水泵主力）

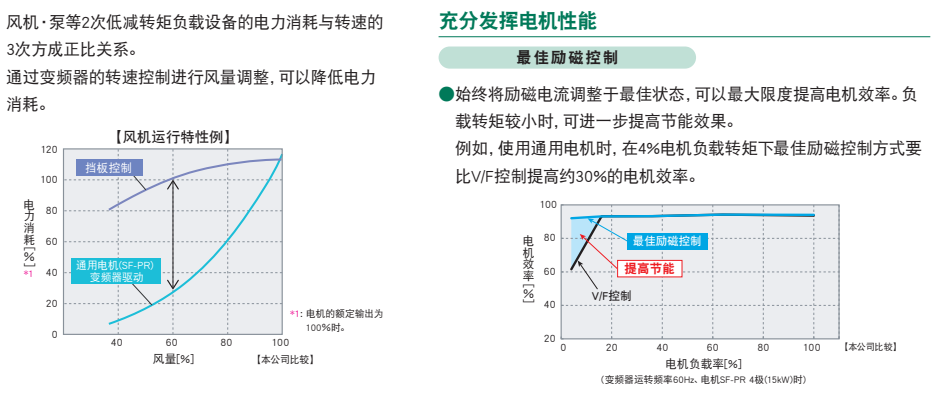

• 最佳励磁节能控制（核心卖点，轻载自动降低励磁，大幅省电）

• 永磁电机 PM 无传感器矢量控制（可驱动永磁同步风机）

3. 输出频率：0.2～590Hz

4. 内置功能

• 高级 PID：恒压 / 恒流量 / 恒液位，PID 休眠唤醒（夜间低流量停机节能）、多泵切换（工频 / 变频循环）

• 再生回避：风道并联风机反向拖动时，抑制过压报警

• 飞车启动（飞接启动）：电机惯性旋转时直接投入变频，适合风机惯性大场景

• 瞬时停电再启动

• 共振抑制（振动抑制），V/F 下自动避开机械共振点

• 故障追踪录波：跳闸前波形记录，可 U 盘导出，方便故障分析；内置实时时钟（选配 LCD 面板掉电保持时间戳）

• 内置简易 PLC：变频器内部编写顺控逻辑，不用外加 PLC 做简单联锁

• 内置 EMC 滤波器（小功率机型），降低干扰。

✅ 通信与选件

• 标配 RS485（Modbus-RTU）

• 选件：以太网板、CC-Link、模拟量输入输出卡、DI/DO 扩展卡

• 操作面板：FR-DU08（数字简易面板）、FR-LU08（LCD 大屏，带时钟电池）

• 调试软件：FR Configurator2，支持参数读写、监控、录波、离线仿真，F700 参数可直接迁移，安装尺寸兼容 F700，方便现场替换改造。

✅ 典型应用场景

• 给排水：恒压供水泵、污水提升泵、污水曝气风机

• 暖通：中央空调冷冻 / 冷却水泵、冷却塔风机、新风风机

• 压缩空气、除尘风机、热风循环风机

✅ 和 A800/E800 简单对比

• F800：风机水泵专用，强 PID、节能、SLD 轻载，不适合重载扭矩类（输送机、卷扬）

• A800：通用矢量，高启动扭矩，适合传送带、起重、挤出机

• E800：小型经济型，小功率通用

✅ 常见注意点

1. 75kW 及以上机型，必须外接直流电抗器 FR-HEL，抑制谐波；55kW 及以下可按需选配，接直流电抗器前拆掉 P-P1 短接片。

2. 负载是离心泵优先 SLD；污水泵含泥沙冲击，选 LD 等级放大一档

3. 多泵轮换、管网压差控制是 F800 强项，污水厂曝气非常常用

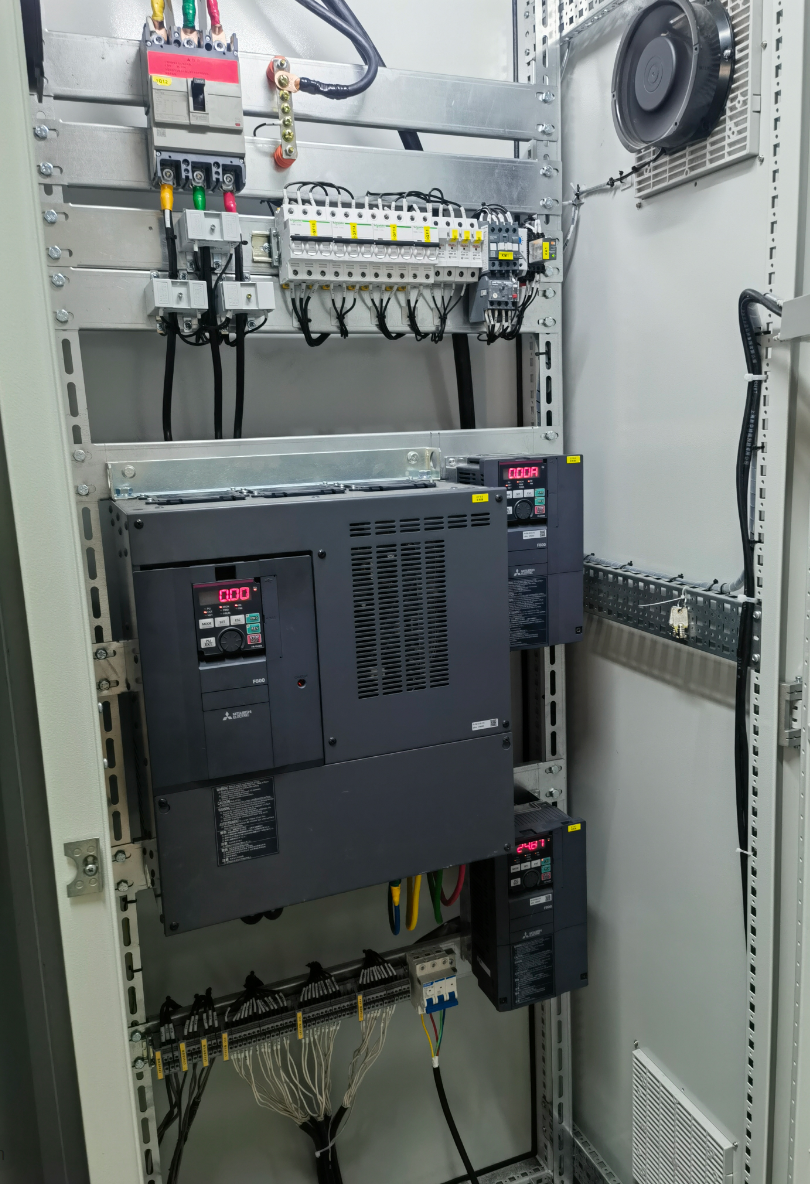

4. ✅ F800变频器现场使用场景：

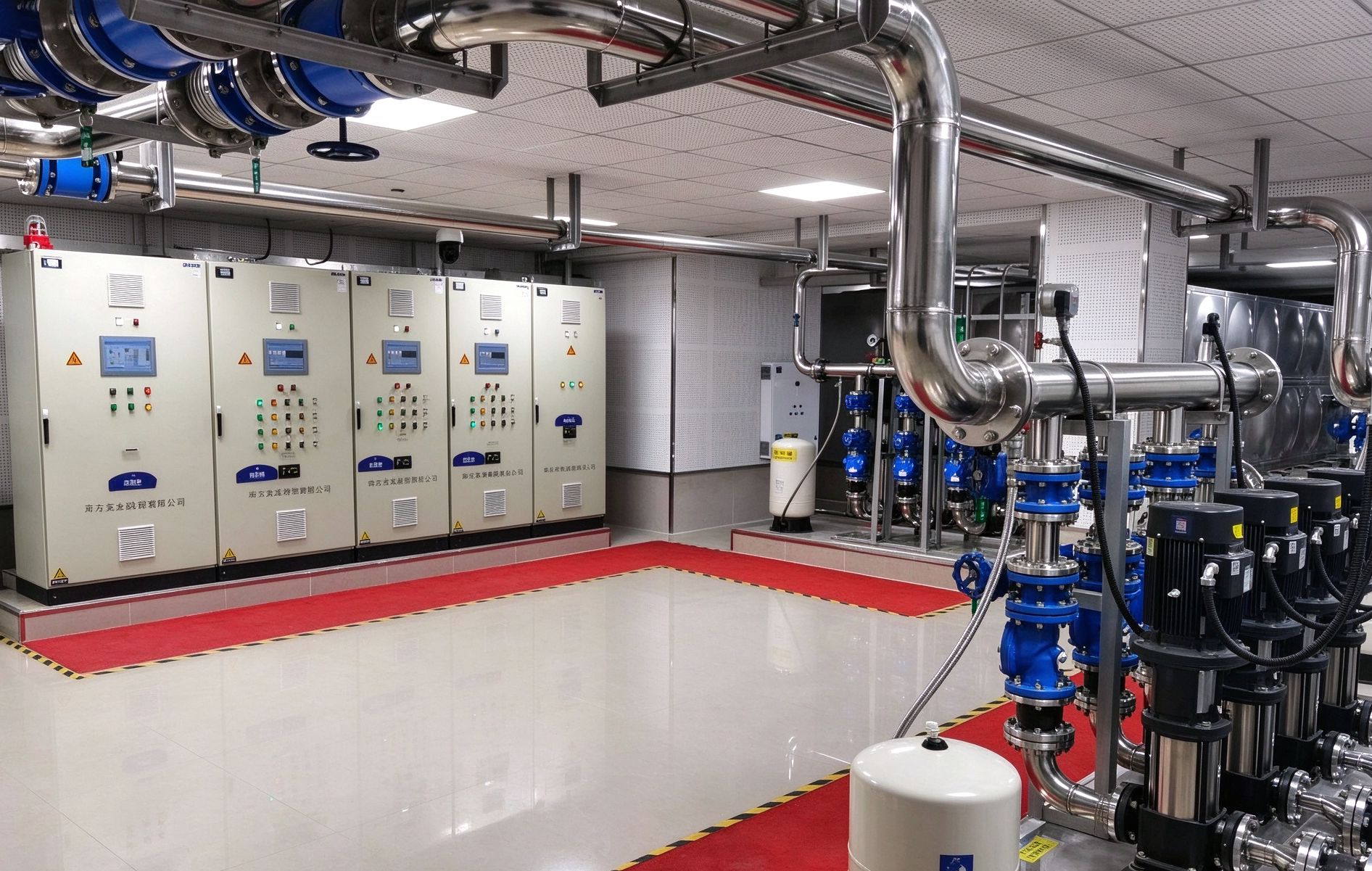

小区二次恒压供水现场照片图：

更多资料下载，请点击：https://www.mitsubishielectric-fa.cn/site/file-manual?catalog=261&keyword=&language=&category=1834
