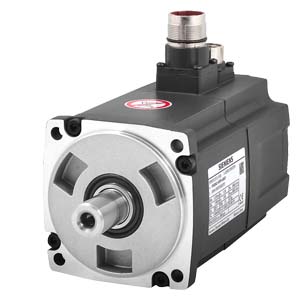

SIMOTICS S-1FL6 工作电压 三相交流 400 V PN=0.75 kW；NN=3000 U/min M0=3.5 Nm；MN=2.39 Nm 轴高度 45 mm 带弯 插头；绝对值编码器 20 位（12 位多匝） 带滑键，带刹车制动器。
| 额定功率 Pn | 0.75 kW |
| 供电电压 | 三相 AC 380~480V（400V 级驱动器） |
| 额定转速 Nn | 3000 rpm |
| 最高转速 | 5000 rpm |
| 额定扭矩 Mn | 2.39 N·m |
| 静态堵转扭矩 M0 | 3.50 N·m |
| 峰值最大扭矩 | 7.20 N・m（约 3 倍额定） |
| 额定电流 | 2.1 A |
| 峰值电流 | 6.3 A |
| 扭矩常数 Kt | 1.20 N·m/A |
| 过载能力 | 150% 额定扭矩可持续 60s |
| 额定频率 | 200 Hz |
1FL6：SIMOTICS S-1FL6 V90 伺服电机系列
044：45mm 轴高、高惯量机型
1AF61：三相 3AC 380~480V 绕组、侧弯旋转式航空插头
2L：20bit 单圈 + 12bit 多圈绝对值编码器（断电记忆位置，无需电池）
B：内置 24V DC 驻车抱闸（与 2LA1 唯一区别）
1：标准实心平键输出轴，轴公差 N 级
机械尺寸：
| 机械参数 | 数值 |
|---|
| 法兰轴高 | 45 mm |
| 安装标准 | IM B5（立式 IM V1 / IM V3 通用） |
| 转子转动惯量（带抱闸） | 5.70 kg·cm² |
| 整机净重 | 6.3 kg（无抱闸 2LA1 仅 2.6kg） |
| 冷却方式 | 自然风冷 |
| 防护等级 | IP65（输出轴标配油封） |
| 绝缘耐热等级 | B 级（绕组最高耐温 130℃） |
| 型号后缀 | 抱闸 | 编码器类型 | 净重 |
|---|
| 2AA1 | 无 | 2500 线增量编码器 | 2.6kg |
| 2LA1 | 无 | 多圈绝对值 20+12bit | 2.6kg |
| 2LB1 | 带 24V 抱闸 | 多圈绝对值 20+12bit | 6.3kg |
