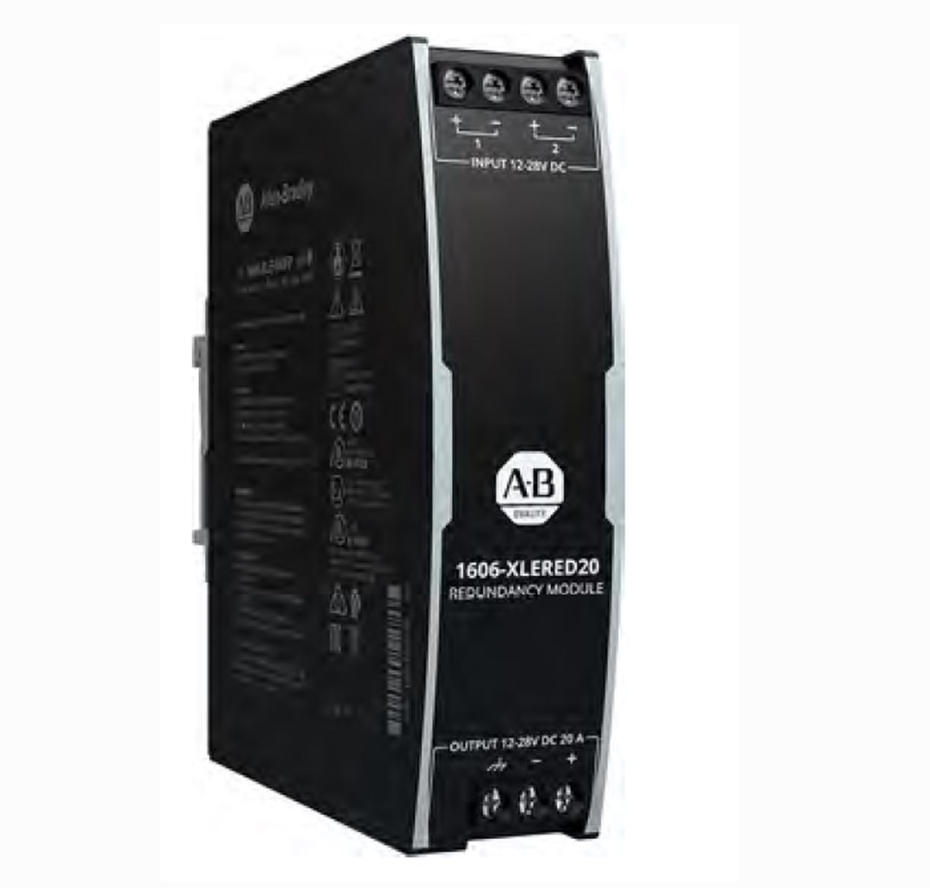

一、概述

1606‑XLERED20 是一款用于两台 24V 不大于10A电源并联、均流、故障隔离、无缝切换、冗余报警。

二、核心电气参数（25°C，24V DC）

• 输入电压：DC 12–28V（±30%），范围 8.4–36.4V DC

• 输入通道：2 路（IN1、IN2）

• 每路输入电流：10A 额定，最高 24A（≤45°C）

• 输出电流：20A 连续（≤45°C）；20A @70°C

• 输出功率：480W @24V

• 隔离 /decouple：MOSFET（低压降、低发热），优于二极管冗余

• 均流：自动负载均分

• 报警触点：冗余 OK 继电器（干触点）

• LED：IN1 OK、IN2 OK、REDUNDANCY OK

三、机械与环境

• 安装：DIN 35mm 导轨

• 尺寸（宽 × 高 × 深）：32 × 124 × 117 mm

• 重量：约 350g

• 防护：IP20

• 温度：‑40°C ~ +70°C（满功率）

• 认证：UL 508、CE、cURus、RoHS

四、端子定义（正面，从左到右）

1. IN1 + / –：电源 1 正 / 负

2. IN2 + / –：电源 2 正 / 负

3. LOAD SHARE：均流（并联用，短接）

4. REDUNDANCY OK（13/14）：继电器干触点（故障时断开）

5. OUT + / –：输出到负载

6. CHASSIS GND：接地

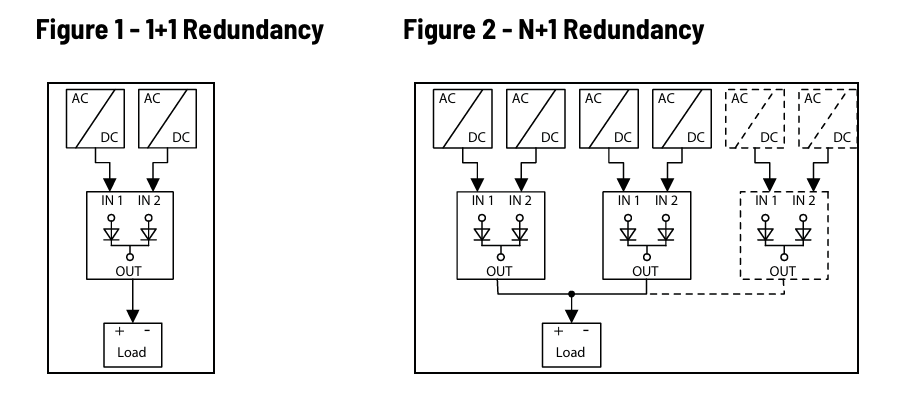

五、最简标准接线（1+1 冗余，你系统直接用）

你的组合：1606‑XLP15E ×2 + 1606‑XLERED20

1. 电源 A：1606‑XLP15E → IN1+ / IN1–

2. 电源 B：1606‑XLP15E → IN2+ / IN2–

3. LOAD SHARE：短接（均流）

4. REDUNDANCY OK（13/14） → PLC 输入（报警）

5. OUT+ / OUT– → 1694‑PM12‑CL2（2A 电子断路器） → PLC / 传感器 / IO

逻辑：

• 任意一台 XLP15E 坏 → 无缝切换到另一台，PLC 不掉电

六、状态灯（一眼判断好坏）

• IN1 OK / IN2 OK：绿 = 输入正常；灭 = 输入丢失 / 反接

• REDUNDANCY OK：绿 = 两路都好、冗余正常；灭 = 单路工作 / 故障

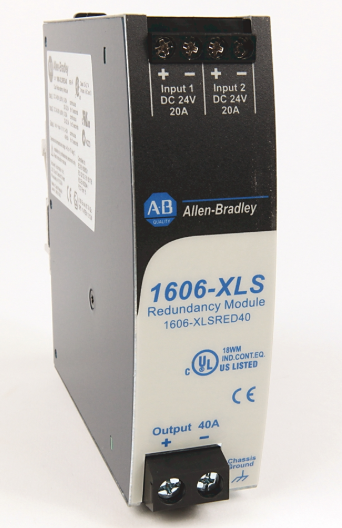

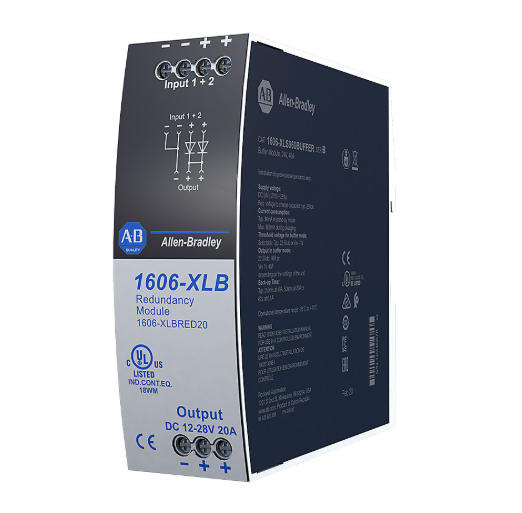

七、与其他冗余模块对比（选型参考）

结论：20A 系统首选 XLERED20（发热小、可靠、性价比好）。

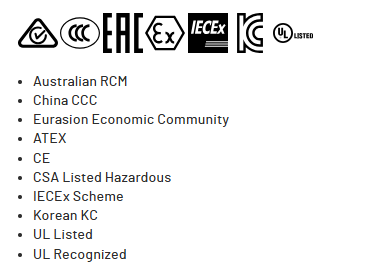

八、国际认证

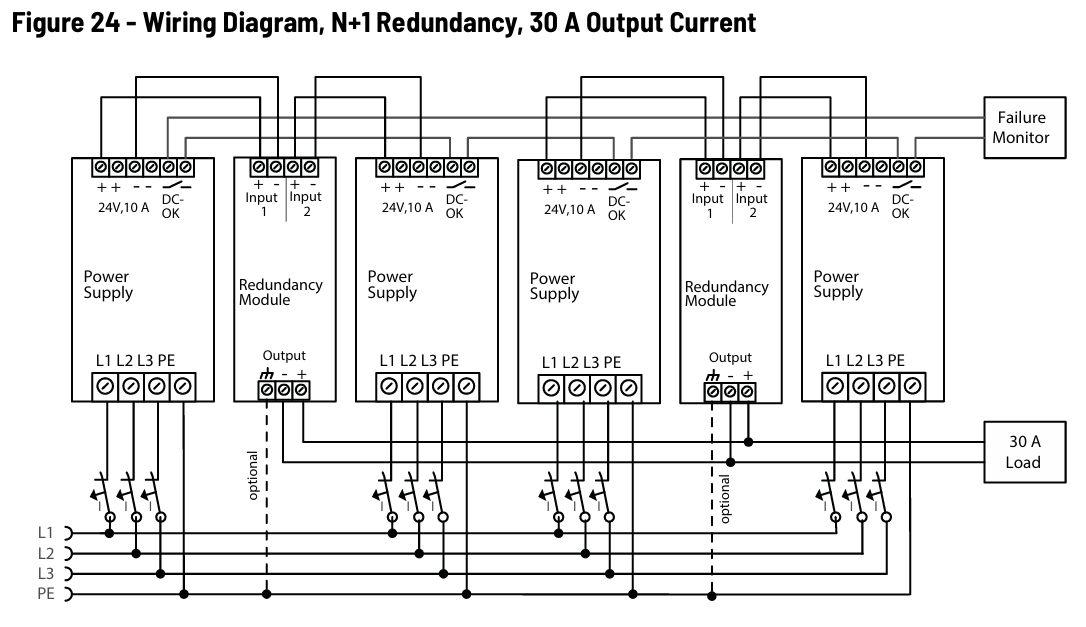

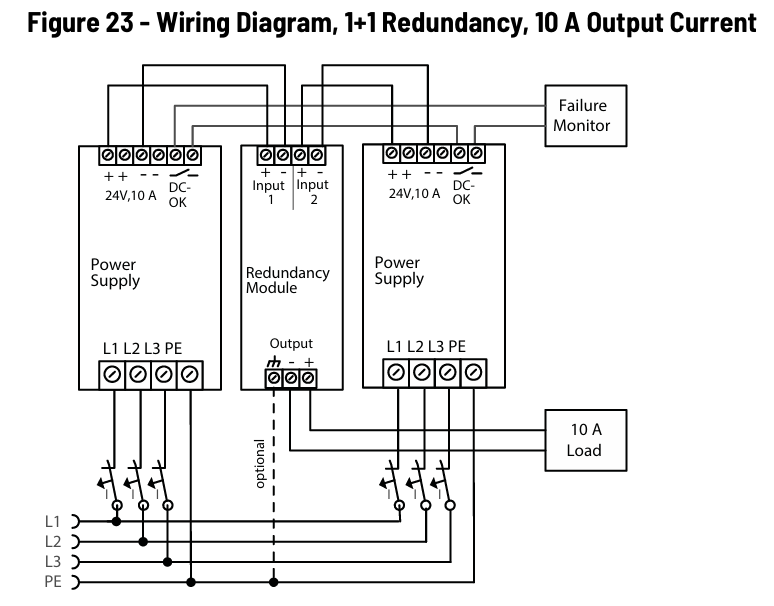

九、冗余电源接线原理图

、

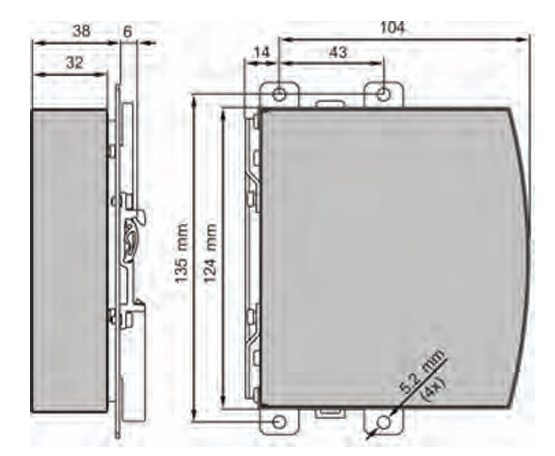

十、安装尺寸
