4983-DD 系列浪涌保护器专为工业通信网络防护而设计。该器件采用三电极气体放电管与快速钳位二极管组合保护架构。典型应用场景包括：工业加工设备、传输系统、I/O 模块、检测探头、执行器及工业显示屏。

一、型号特征

• 4983：AB 浪涌 / 滤波保护系列

• DD：Dataline Device（数据线保护）

• 24：额定电压 24V DC（最大持续工作电压 28V DC）

二、核心参数

• 额定电压：24V DC（MCOV：28V DC）

• 保护对象：工业通信线、4‑20mA、传感器、I/O 信号、屏蔽线

• 保护元件：3 电极气体放电管 + 快速钳位二极管

• 端子配置：3 端子（信号 +、信号‑、屏蔽）

• 安装方式：标准 DIN 35mm 导轨

• 尺寸（宽 × 高 × 深）：22.5 × 90 × 61.4 mm（1 极宽度）

• 导轨占用：22.5 mm（单模块）

• 接线规格：26–10 AWG（0.14–6 mm²）铜线，剥线 6 mm，扭力 0.5–0.6 Nm

• 认证：UL 497B、IEC 61643‑21、CE、cURus、CSA

• 工作温度：‑40°C ~ +80°C

• 防护等级：IP20

三、主要特点

• ✅ 专用数据线保护：24V DC 信号 / 通信回路（含屏蔽）全保护

• ✅ 超紧凑：仅 22.5mm 宽，节省柜内空间

• ✅ 模块化免维护：可直接插拔更换，无需拆线

• ✅ 热脱扣保护：过热自动断开，防止起火

• ✅ UL 497B 认证：工业数据线路保护标准

• ✅ 适配 4‑20mA：过程控制信号回路专用

四、同系列对比

• 4983‑DD12：12V DC，3 端子，尺寸 22.5×90×61.4mm

• 4983‑DD24：24V DC，3 端子，尺寸 22.5×90×61.4mm（本款）

五、典型应用

• 24V DC 工业通信网络（如 Profibus、Modbus‑RTU）

• 4‑20mA 模拟信号回路（传感器、变送器）

• PLC I/O 信号端、接近开关、光电传感器

• 工业显示器、执行器、探头等低压直流设备

• 带屏蔽的信号电缆防雷与过电压保护

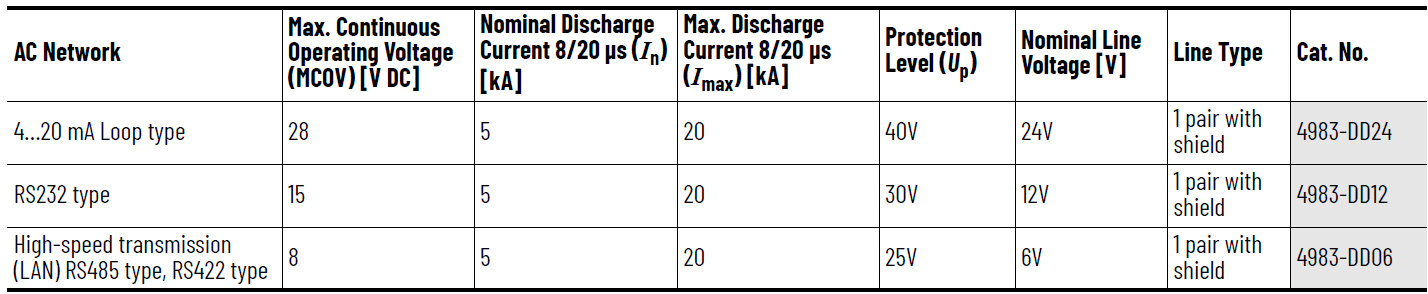

六、同系列选型

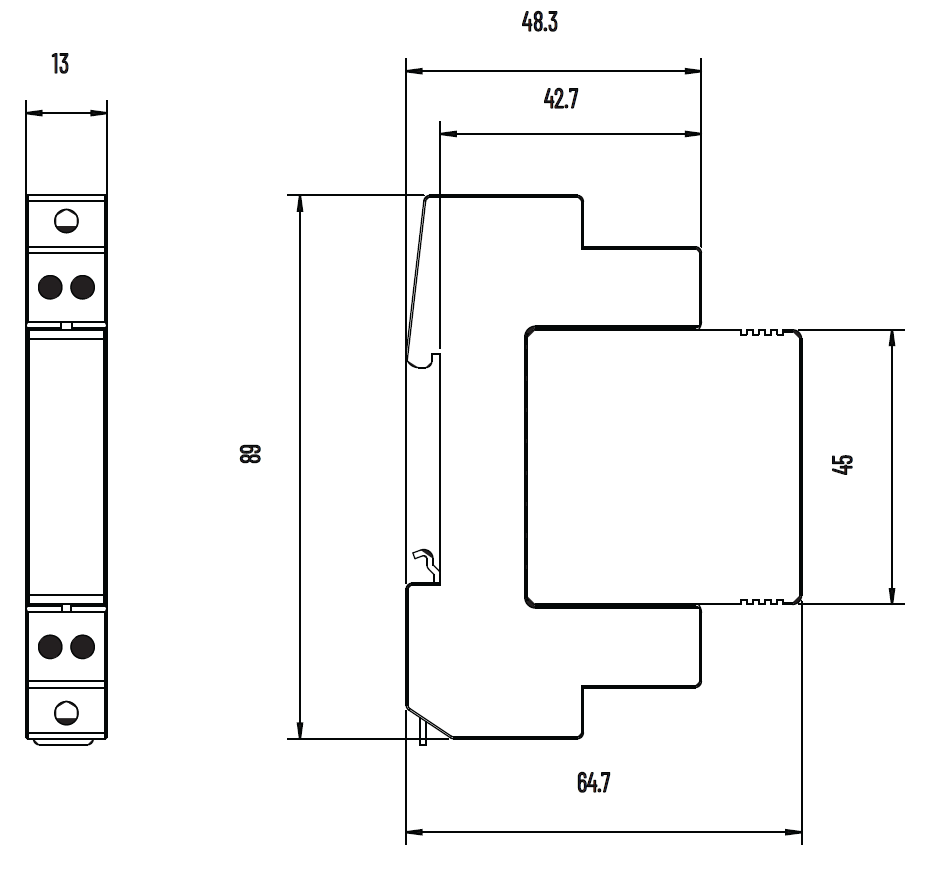

七、安装尺寸
