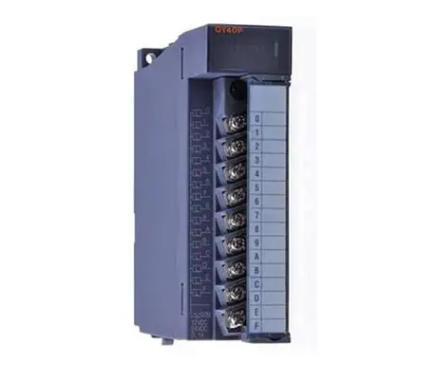

一、基础概述

• 型号：QY40P

• 类型：DC24V 晶体管输出

• 输出形式：漏型 Sink / NPN

• 输出点数：16 点

• 接线方式：18Pin 螺丝端子台

• 占用槽位：Q 系列标准1 槽

• 外形尺寸：27.4 × 98 × 90 mm

二、电气额定规格

• 负载电压范围：DC 12～24V

• 允许电压波动：DC 10.2～28.8V

• 每点额定输出电流：0.1A / 100mA

• 公共端总电流：1.6A max

• 最大浪涌电流：0.7A（≤10ms）

• OFF 态漏电流：≤0.1mA

• 内部压降（ON 时）：≤0.4V

三、响应时间

• OFF→ON：≤1ms

• ON→OFF：≤1ms

四、公共端逻辑

• 结构：16 点共用 1 个 COM

• COM 接线：接 DC 0V/GND

• 输出逻辑：

• PLC 输出 ON → 输出端子 拉低到 0V

• PLC 输出 OFF → 输出端子 高阻悬空

• 适配：DC24V 继电器、电磁阀、指示灯、PNP 型输入模块

五、保护与隔离

• 隔离方式：光电耦合器隔离

• 内置：短路保护、过载保护、过热保护

• 内置浪涌吸收回路，适配感性负载

• 绝缘耐压：AC500V 1 分钟

• 绝缘电阻：≥10MΩ（DC500V）

六、背板电源消耗

• 内部 5V 总线耗电：65mA

七、环境规格

• 工作温度：0～55℃

• 储存温度：-25～75℃

• 湿度：10%～90% RH，无凝露

• 振动、冲击符合工业 PLC 标准

八、同型号快速对照

• QY40P：16 点 漏型 NPN、端子台

• QY80：16 点 源型 PNP、端子台

• QY41P：32 点 漏型、40 针连接器

• QY81P：32 点 源型、40 针连接器

九、接线原理图

十、尺寸图
