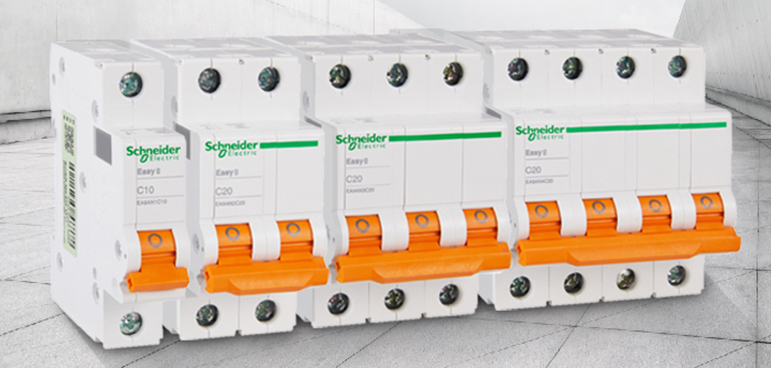

Easy 9系列小型断路器 EA9AN是一款经济型的微型断路器，可提供短路保护，过载保护，隔离功能和控制功能，是一款
具有极高性价比的微型断路器。广泛应用于民用、商业建筑以及工业场所等领域的配电保护。

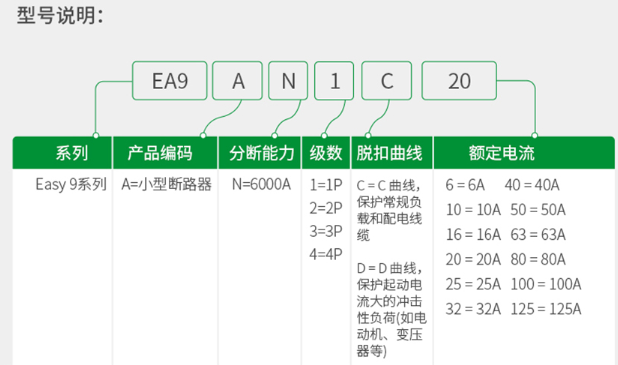

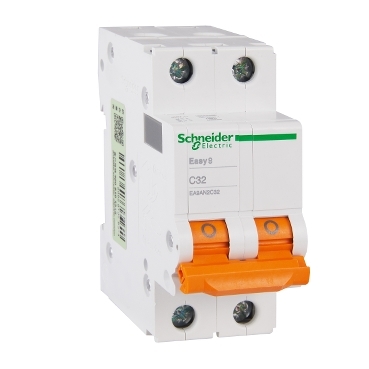

| 订货号 | EA9AN2C32 | 系列 | Easy 9 |
极数
| 2P | 包装规格 | 6只/盒 |
脱扣特性
| C | 分断能力 | 6KA |
| 参数项 1 | 参数值 1 | 参数项 2 | 参数值 2 |
|---|
| 产品系列 | Easy9 | 产品名称 | EA9AN MCB |
| 产品短名 | EA9AN | 产品类型 | 小型断路器 |
| 产品应用 | 配电保护 | 额定电流 [In] | 32 A（30 °C） |
| 极数 | 2P | 脱扣曲线 | C |
| 额定工作电压 [Ue] | 230/400 V AC 50 Hz | 接入类型 | AC |
| 电网频率 | 50 Hz | 保护极数量 | 2 |
| 脱扣器类型 | 热磁式 | 磁脱扣限制 | 5...10 x In |
| 分断能力 | 6 kA Icn（230/400 V AC 50 Hz） | 使用分断能力 [Ics] | 6 kA 100%（230/400 V AC 50 Hz） |
| 限流等级 | 3 | 额定冲击耐受电压 [Uimp] | 6 kV |
| 隔离功能 | 适用 | 控制类型 | 手柄 |
| 触点位置指示 | 有 | 本地信号指示 | 开 / 关指示 |
| 过电压类别 | IV | 机械寿命 | 20000 次 |
| 电气寿命 | 10000 次 | 安装类型 | 锁定夹锁紧 |
| 安装方式 | DIN 导轨安装 | 手柄颜色 | 橙色 (RAL 2003) |
| 灯体颜色 | 银白 (Pantone 7541C) | 锁紧卡扣颜色 | 浅灰色 (RAL 7035) |
| 接线能力 | 隧道式接线端子 - ≤25 mm² | 紧固扭矩 | 2.5 N.m 上接线或下接线 |
| 模数宽度 | 4（9mm 的倍数） | 高度 | 81 mm |
| 宽度 | 35.4 mm - 0.2...0.5 mm | 深度 | 70 mm |
| 产品重量 | 220 g | 符合标准 | IEC 60898-1、GB 10963.1 |
| 产品认证 | CCC | 抗湿热性 | 2 |
| 相对湿度 | 95 %（55 °C） | 运行温度 | -30…70 °C |
| 贮存环境温度 | -40…85 °C | 单包包装类型 | PCE |
| 单包数量 | 1 个 / 公斤 | 单包尺寸 | 高 7.35cm / 宽 8.34cm / 长 3.51cm |
| 单包重量 | 194.2 g | 中包包装类型 | BB1 |
| 中包数量 | 6 个 | 中包尺寸 | 高 7.59cm / 宽 8.7cm / 长 21.9cm |
| 中包毛重 | 1.27 kg | 整箱包装类型 | CAR |
| 整箱数量 | 48 个 | 整箱尺寸 | 高 19.691cm / 宽 29.626cm / 长 39.8cm |
| 整箱毛重 | 10 kg | — | — |

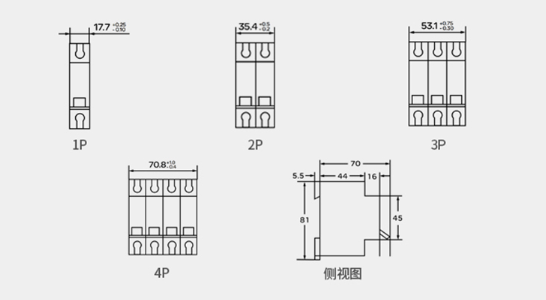

产品尺寸：

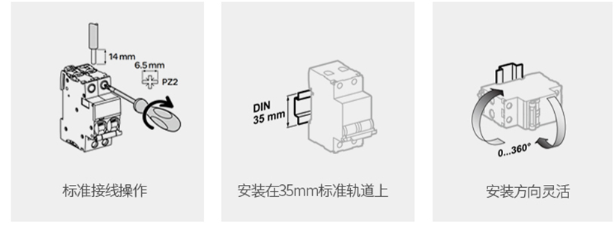

安装说明：
