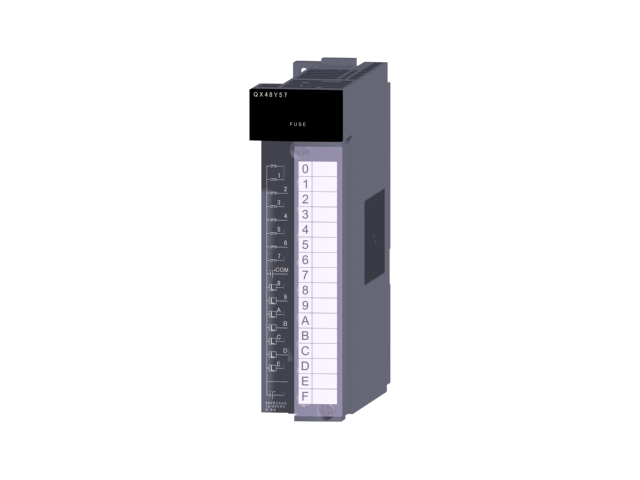

一、规格概览

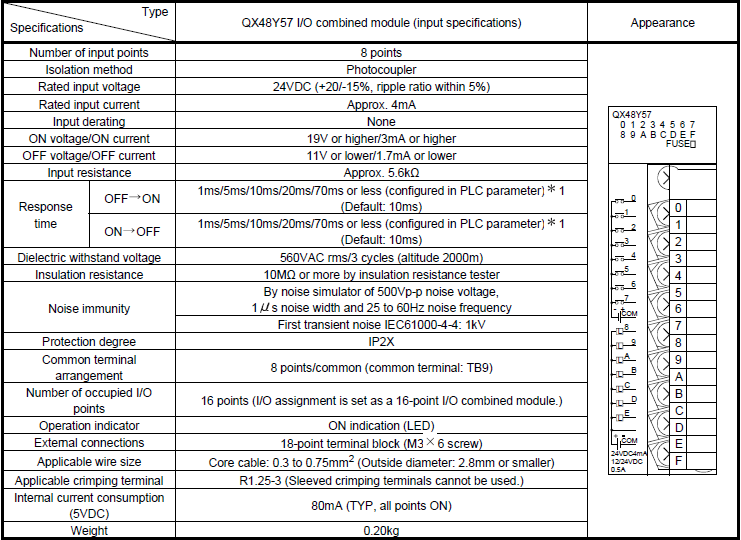

二、输入部分详细参数（8 点 DC 输入）

• 额定输入电压：DC 20.4~28.8V（额定 24V，纹波≤5%）

• 额定输入电流：约 4mA / 点

• 输入形式：NPN（共阳极 / 正公共端）

• 导通条件：≥19V DC / ≥3mA

• 关断条件：≤5V DC / ≤1mA

• 输入电阻：约 5.6kΩ

• 响应时间：OFF→ON / ON→OFF 可设：1/5/10/20/70ms（默认 10ms）

• 隔离方式：光电耦合器

• 公共端：8 点 1 个公共端

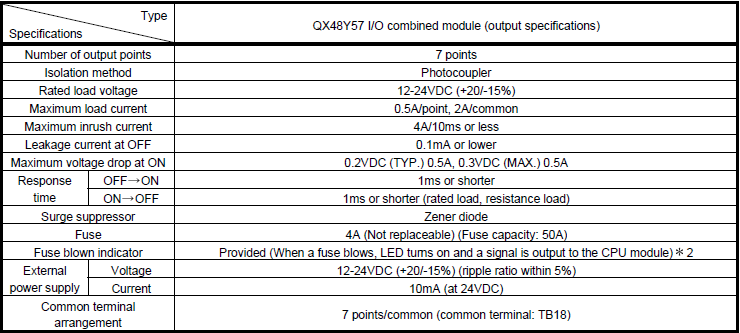

三、输出部分详细参数（7 点 晶体管输出）

• 输出类型：漏型（Sink/NPN）

• 负载电压：DC 12~24V（±20%）

• 负载电流：0.5A / 点，2A / 公共端

• 关断漏电流：≤0.1mA

• 响应时间：≤1ms（开通 / 关断）

• 保护功能：过流检测、过载保护（限流 1~3A / 点，单点开路保护）、浪涌吸收

• 公共端：7 点 1 个公共端

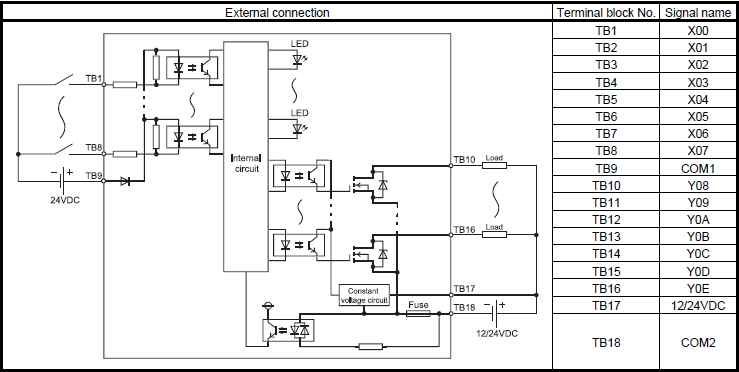

四、接线说明（端子台版，比 QX41Y41P 更直观）

1. 输入侧接线（DC24V NPN）

• 输入公共端：接 +24V

• 传感器 / 开关：一端接输入端子（X0~X7），另一端接电源 0V

• 回路示意：+24V → 输入公共端 → 模块内部 → Xn → 传感器 → 0V

2. 输出侧接线（漏型驱动负载）

• 输出电源 +：接 DC12~24V+

• 负载连接：负载 + 接电源 +，负载 - 接输出端子（Y0~Y6）

• 输出公共端：接 0V

• 回路示意：+24V → 负载 → Yn → 模块内部 → 输出公共端 → 0V

五、一般规格

• 防护等级：IP2X（模块本体）

• 运行指示：LED 灯显示各点 ON 状态

• 适用线径：0.3~1.25mm²（单芯线）

• 内部电流消耗（5V DC）：约 80mA（全点 ON 时）

• 重量：约 0.15kg

• 适用连接器 / 端子台：无需额外转换，自带螺丝端子台

六、与 QX41Y41P 的核心区别

七、接线说明
