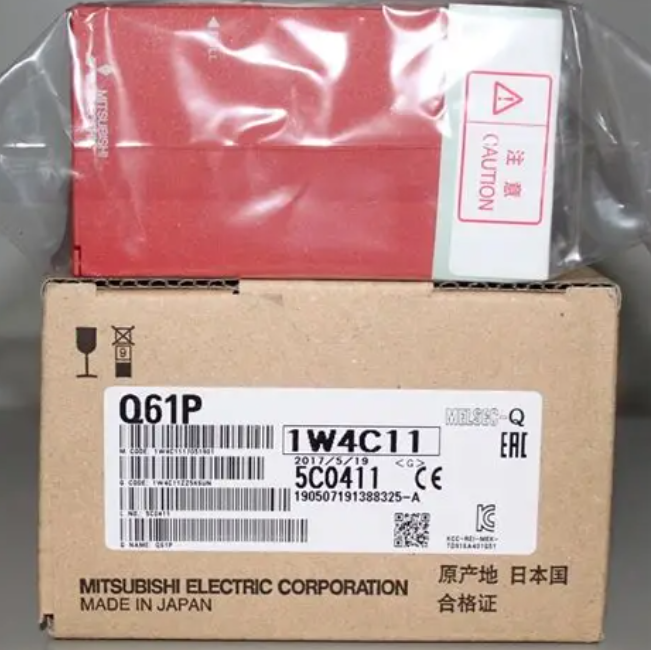

| 电源模块-Q61P |
| 发布时间:2026/5/6 点击次数:162 |
| 详细信息 |
|
产品手册 |
|
认证资料 |
|
e-CAD |
|
其他文档 |
|
|
|
一、核心电气参数| 项 | 参数 |
|---|
| 系列 | MELSEC-Q 系列 | | 类型 | PLC 电源模块 | | 输入电压 | 100–240V AC | | 输入类型 | 交流电 AC | | 最大输入视在功率 | 105VA | | 背板 5V 输出电流 | 6A |
二、认证合规| 认证 | 状态 |
|---|
| CE | 符合 | | UL/cUL | 符合 | | EAC | 不符合 | | 船级认证 | ABS、BV、DNV GL、LR、NK、RINA | | UKCA | 符合 |
三、外形尺寸 & 重量| 项目 | 尺寸 / 重量 |
|---|
| 宽度 | 55.2 mm | | 高度 | 98 mm | | 深度 | 90 mm | | 重量 | 0.3 kg |
四、生命周期 & 销售状态前代型号：129564 包装箱序列号标识：QR1 销售状态：标准量产在售
五、包装材质重量Q系列各型号的电源模块列表： | 型号 | 输入规格 | 背板 DC5V 输出 | DC24V 输出 | 适用场景 |
|---|
| Q61P | AC100～240V 宽电压 | 6A | 无 | 常规标准机架，最常用 | | Q61P-A1 | AC100～120V 单电压 | 6A | 无 | 仅低压市电场合 | | Q61P-A2 | AC200～240V 单电压 | 6A | 无 | 仅高压市电场合 | | Q62P | AC100～240V 宽电压 | 3A | 0.6A | 需小功率自带 24V 供电，模块少的小系统 | | Q63P | DC20.4～28.8V（DC24V） | 6A | 无 | 现场只有直流 24V 供电场合 | | Q61P-D | DC24V 输入薄型 | 6A | 无 | 紧凑安装、薄型机架专用 | | Q64P | AC100～240V 宽电压 | 8.5A | 无 | 长机架、模块多、功耗大老款 | | Q64PN | AC100～240V 宽电压 | 8.5A | 无 | 新款高功率，高效率、保护更强 | | Q63RP | DC24V 冗余电源 | 6A | 无 | 不间断、高可靠冗余控制系统 | | Q64RPN | AC 宽压 冗余电源 | 8.5A | 无 | 大功率冗余、重要工艺不停机 |
|
|
|
|
|
|
|
|
|
|
