M340 高性能CPU，内置USB口，Modbus口，以太网TCP/IP

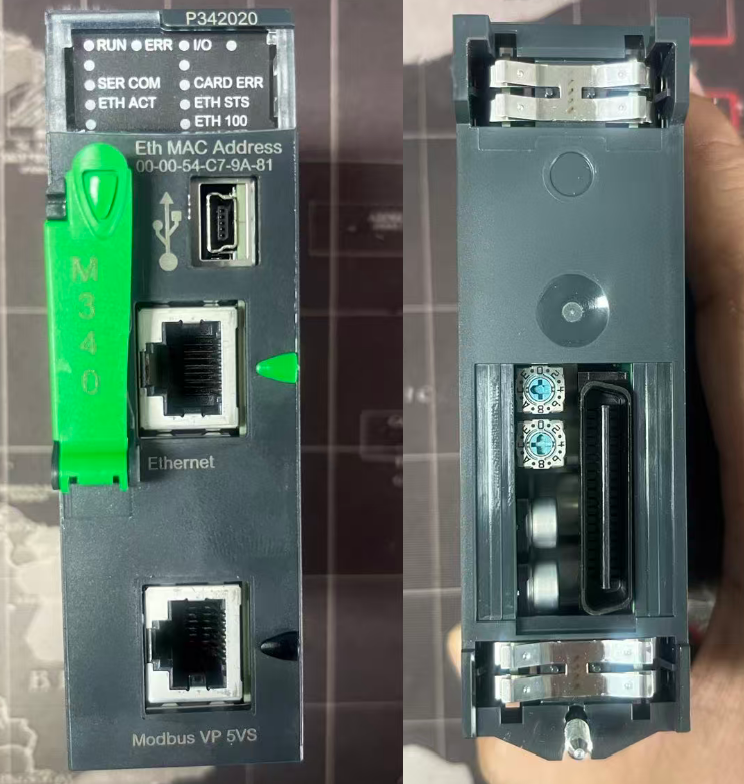

该高性能处理器模块是 Modicon M340 系列可编程自动化控制器 (PAC) 的一部分。它最大可支持 4 个机架、1024 个 I/O，内存容量相当于 4096 KB。它的前面板上有一个用于将模块锁定在插槽中的安全螺钉、一个由 8 个 LED 组成的显示块、一个用于编程终端的微型 B 型 USB 连接器、一个配备闪存卡的插槽。它还有一个 RJ45 连接器，用于连接以太网 Modbus/TCP 网络，以及一个 RJ45 连接器，用于 Modbus 串行链路或字符模式链路（RS 232C/RS 485，两线制，非隔离）。该处理器标配 SD（安全数字）闪存卡，用于备份处理器模块内部 RAM 的两个存储区、程序、符号和注释区以及常量区。当 PLC 关机时，数据会自动复制备份。同样，在恢复供电时，数据的恢复对用户也是透明的。它重 0.205 kg。该处理器模块与 Modicon M340 可编程逻辑控制器 (PLC) 兼容。它有两种包装（PCE 型和 SO2 型）。 Modicon M340 外形紧凑，具有灵活性和集成功能。在流程行业控制核心，它可为施耐德电气和第三方设备提供即插即用的解决方案。

M340 是一款多功能 CPU。

即插即用解决方案。
缩短启动时间。
提高网络可靠性和可维护性。
降低总体拥有成本。

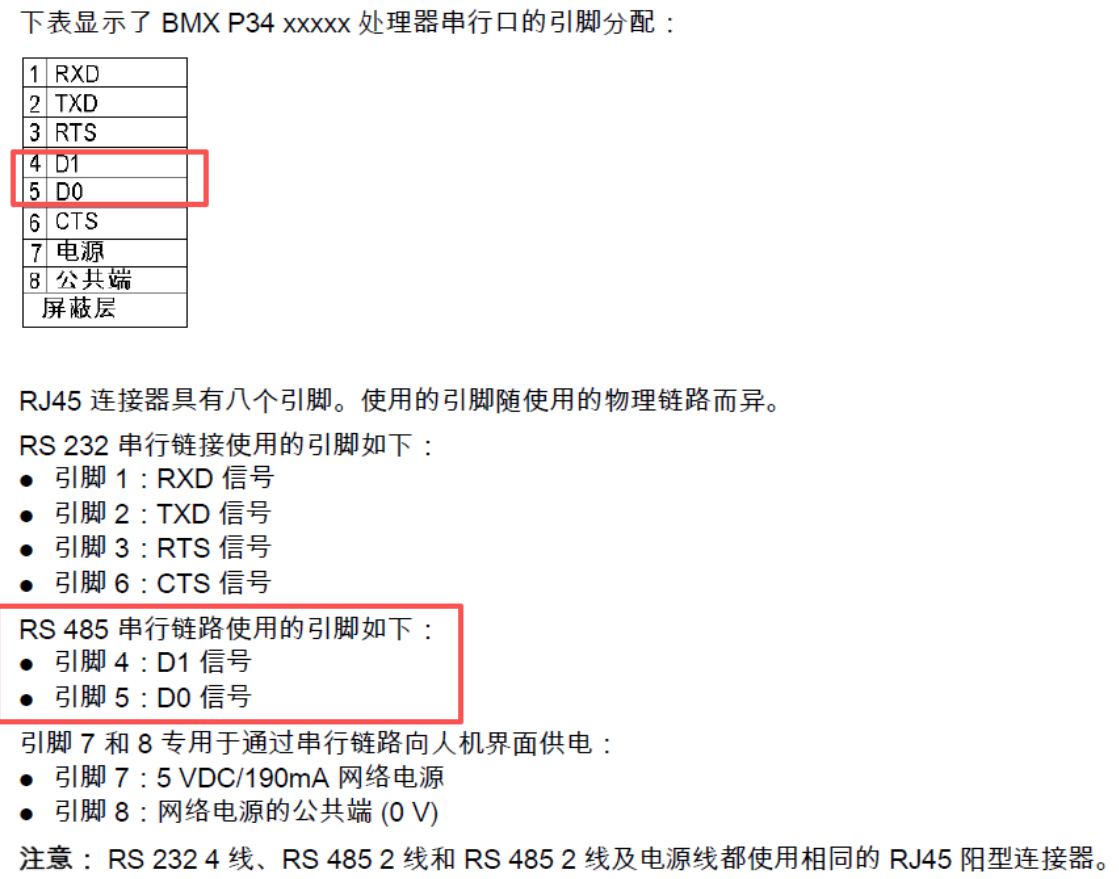

Modbus VP 5VS通讯接口定义：

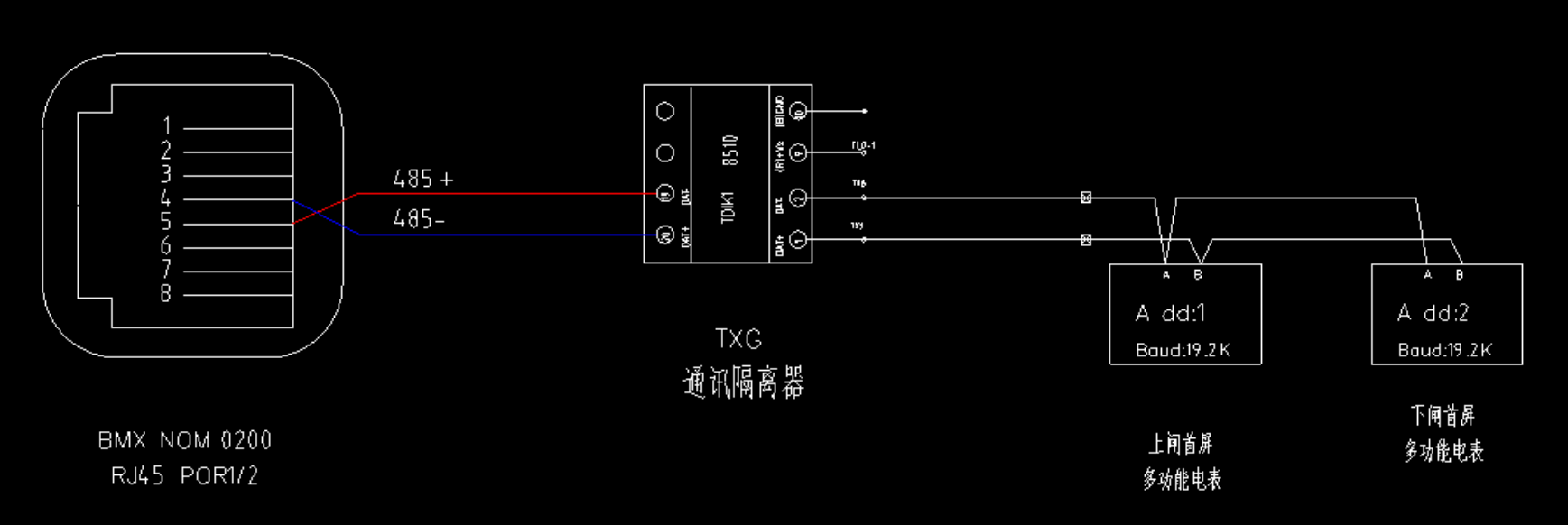

RS485(Modbus RTU)接线示意图：

产品系列	Modicon M340 自动化平台
产品类型	处理器模块
概念	Transparent Ready Modbus
机架数量	4
Local I/O processor capacity (discrete)	1024 I/O
模拟量 I/O 处理器容量	256 I/O
特殊应用通道数量	36
监控	诊断计数器串口Modbus 事件计数器串口Modbus

补充信息
控制通道	可编程回路
集成连接类型	非隔离的串行链接 RJ45 特性模式, 传输模式: 基带异步, RS232C, 传输模式: 2 屏蔽双绞线对在…上 0.3...19.2 kbit/s 全双工非隔离的串行链接 RJ45 特性模式, 传输模式: 基带异步, RS485, 传输模式: 1 屏蔽双绞线对在…上 0.3...19.2 kbit/s 半双工非隔离的串行链接 RJ45, 主/从串口Modbus, RTU/ASCII, 传输模式: 基带异步, RS232C, 传输模式: 1 屏蔽双绞线对在…上 0.3...19.2 kbit/s 半双工非隔离的串行链接 RJ45, 主/从串口Modbus, RTU/ASCII, 传输模式: 基带异步, RS485, 传输模式: 1 屏蔽双绞线对在…上 0.3...19.2 kbit/s 半双工 USB 端口在…上 12 Mbit/s Ethernet TCP/IP RJ45, 传输模式: 1 根双绞线在…上 10/100 Mbit/s
通讯模块处理器	2 以太网通讯模块 4 ASI模块
embedded communication service	带宽管理, Ethernet TCP/IP 数据编辑器, Ethernet TCP/IP Modbus TCP 消息发送, Ethernet TCP/IP 支架观察器, Ethernet TCP/IP SNMP 网络管理员, Ethernet TCP/IP
以太网端口	10BASE-T/100BASE-TX
每段的设备数	0…32 (特性模式) 0…32 (串口Modbus)
设备数量	2 点至点特性模式 2 点至点串口Modbus
总线长度	0…10 m 非绝缘的串行链接特性模式段 0…10 m 非绝缘的串行链接串口Modbus 段 0…1000 m 绝缘的串行链接特性模式段 0…1000 m 绝缘的串行链接串口Modbus 段 0…15 m 特性模式点至点 0…15 m 串口Modbus 点至点
Maximum tap links length	<15 m 非绝缘的串行链接特性模式段 <15 m 非绝缘的串行链接串口Modbus 段 <40 m 绝缘的串行链接特性模式段 <40 m 绝缘的串行链接串口Modbus 段
地址数	0…248 适用特性模式 0…248 适用串口Modbus
请求	1 K 数据字节/请求特性模式每个 RTU 请求 252 个数据字节串口Modbus 每个 ASCII 请求 504 个数据字节串口Modbus
控制参数	每个帧（RTU）一个 CRC 串口Modbus 每个帧（ASCII）一个 LRC 特性模式每个帧（ASCII）一个 LRC 串口Modbus
内存说明	提供内存卡 (BMXRMS008MP) 程序、常数、符号与数据的备份内部 RAM 4096 Kb 内部 RAM 256 kB 数据内部 RAM 3584 kB 程序常量与符号提供内存卡 (BMXRMS008MP) 激活标准的 Web 服务器，B10级
最大目标区尺寸	32634 %Mi 确定内部位 32464 %MWi 内部字 32760 %KWi 固定字
目标区域的默认尺寸	1024 %MWi 内部字确定内部数据 256 %KWi 固定字确定内部数据 512 %Mi 确定内部位
应用程序结构	1 个循环/周期主任务 1个周期快速任务无辅助任务 64 个事件任务
_	0.12 µs _ 0.17 µs 双长的字 0.25 µs 单长的字 1.16 µs _
每毫秒指令数	6.4 Kinst/ms 65 % 布尔 + 35 % 定点运算 8.1 Kinst/ms 100 % 布尔
系统开销	0.13 ms 适用快速任务 0.7 ms 适用主任务
电流消耗	95 mA 在…上 24 V 直流
供电电源	通过机架的内部电源
标识	CE UL CSA RCM EAC UKCA China RoHS WEEE IEC
LED状态	LED (绿色) 以太网激活 (ETH ACT) LED (绿色) 处理器运行 (RUN) LED (绿色) 以太网网络状态 (ETH STS) LED (绿色) 数据速率 (ETH 100) LED (红色) I/O 模块故障 (I/O) LED (红色) 内存卡故障 (CARD ERR) LED (红色) 处理器或系统故障 (ERR) LED (黄色) Modbus 上的活动 (SER COM)
产品重量	0.205 kg

环境
运行温度	0…60 °C
相对湿度	5…95 % 无冷凝
IP 等级	IP20
保护处理	TC
符合指令	2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility 2012/19/EU - WEEE directive
产品认证	CE UL CSA RCM EAC UKCA 商船 CCSAus HazLoc Class I Division 2 Group A CCSAus HazLoc Class I Division 2 Group B CCSAus HazLoc Class I Division 2 Group C CCSAus HazLoc Class I Division 2 Group D
标准	IEC 61131-2 IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5, interface type 1 and type 2 EN/IEC 61850-3, location G

包装单位
包装1：包装单位类型	PCE
个/公斤	1
包装1：高度	5.500 cm
包装1：宽度	11.000 cm
包装1：长度	11.500 cm
包装重量	245.000 g
包装2：包装单位类型	S02
包装2：包装单位数量	15
包装2：高度	15.000 cm
包装2：宽度	30.000 cm
包装2：长度	40.000 cm
包装2：毛重	4.016 kg
包装3：包装单位类型	P06
包装3：包装单位数量	240
包装3：高度	75.000 cm
包装3：宽度	60.000 cm
包装3：长度	80.000 cm
包装3：毛重	74.256 kg

合同保修
保修（月）	18

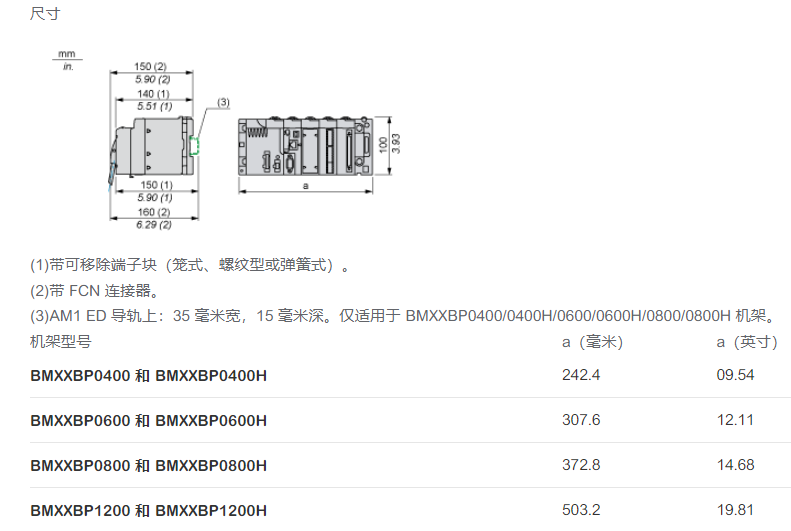

尺寸图：
