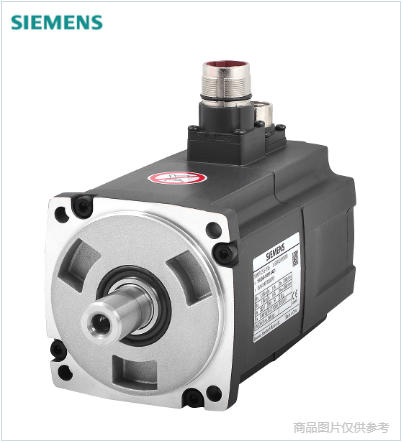

型号：1FL6044-1AF61-2LG1

一、基础核心参数

二、编码器与控制参数

三、机械与环境参数

四、关键特性与适配说明

1. 适配系统：专为 SINAMICS V90 400V 伺服驱动器 设计，支持脉冲、PROFINET 等多种控制模式。

2. 应用场景：适用于数控机床、包装机械、自动化生产线、印刷设备等需要高动态响应、高精度位置控制的工业场景。

3. 型号编码含义：

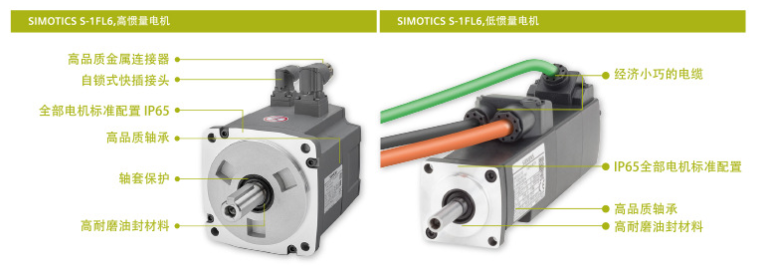

• 1FL6：SIMOTICS S-1FL6 系列

• 044：45mm 轴高、0.75kW 功率段

• 1AF61：3AC 400V 供电、3000rpm 额定转速

• 2LG1：绝对值编码器、光轴(不带健槽)、无抱闸、角型插头

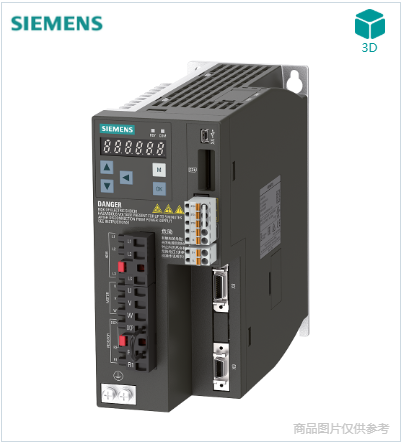

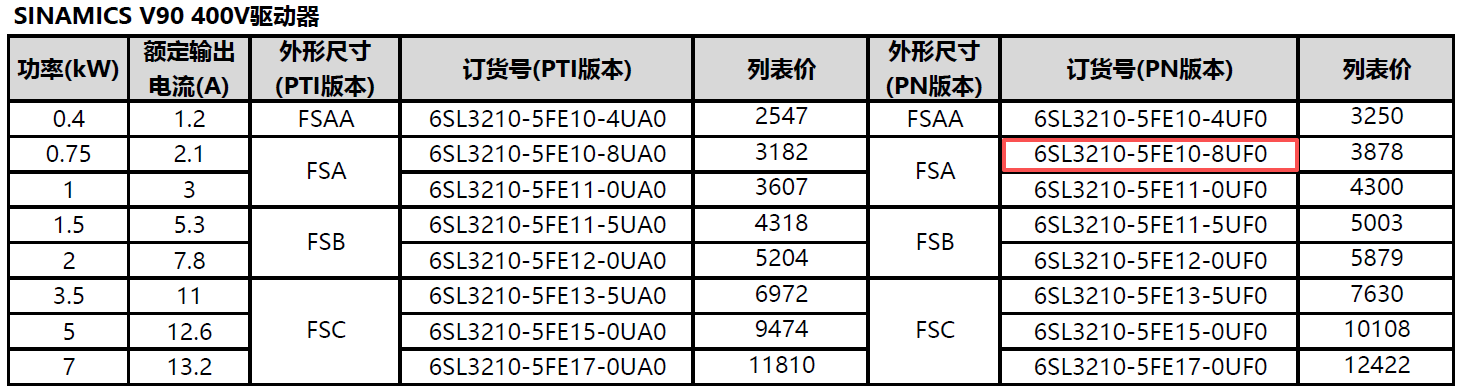

• 0.75伺服电机配套的驱动器有两个版本：

• 1、PTI脉冲版本：6SL3210-5FE10-8UA0

• 2、PN以太网通讯版本：6SL3210-5FE10-8UF0

• 注意：


• V90 配套的 1FL6 伺服电机，其单圈 / 多圈绝对值编码器为机械式结构，依靠内部机械码盘记录电机的绝对位置，而非依赖电池供电记忆位置，因此完全不需要电池：

• 增量编码器：本身无掉电位置记忆需求，无需电池

• 单圈绝对值编码器：掉电后电机移动不超过 ± 半圈，上电后位置自动恢复

• 多圈绝对值编码器：掉电后电机移动不超过总圈数的一半，上电后位置自动恢复

•

•

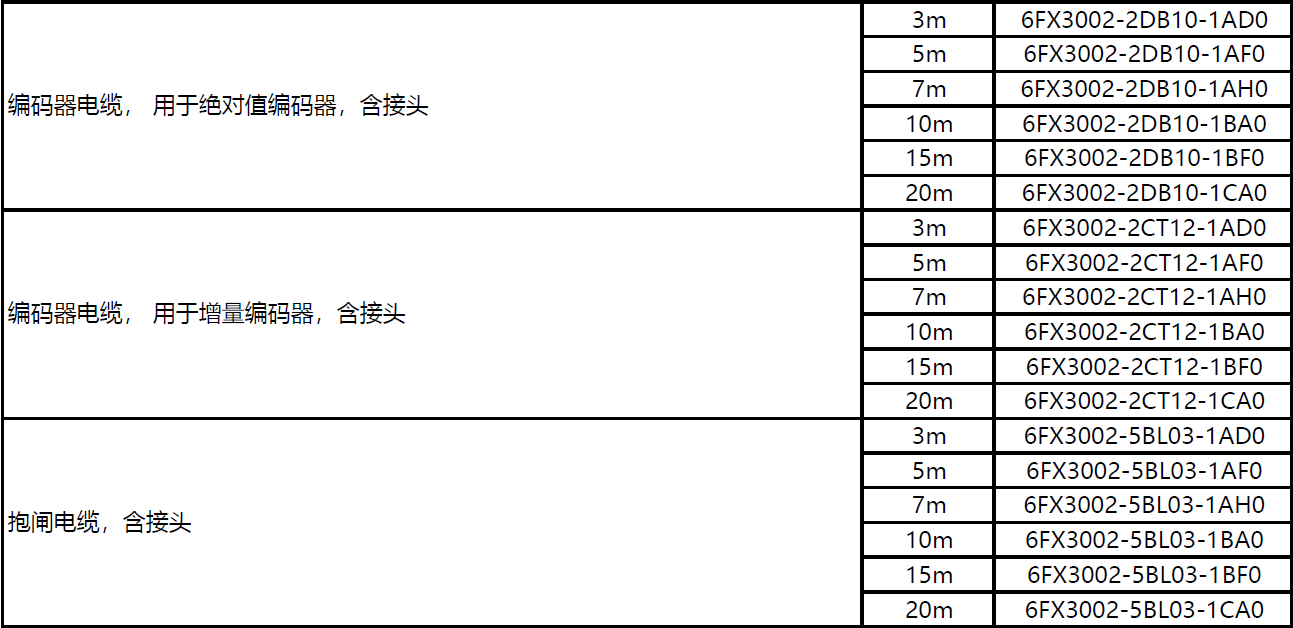

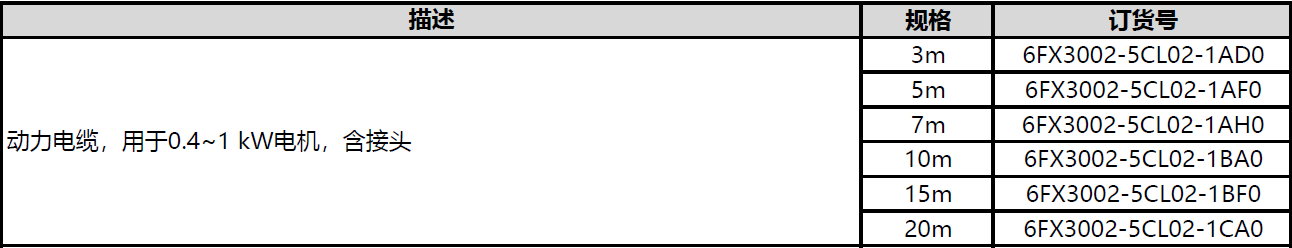

高惯量系统进线滤波器、电缆及接头

操作手册：https://cache.industry.siemens.com/dl/files/936/109810936/att_1104161/v1/V90_PN_1FL6_op_instr_0522_zh-CHS.pdf

操作手册：https://cache.industry.siemens.com/dl/files/581/109780581/att_1025491/v1/V90_PTI_1FL6_op_instr_0420_zh-CHS.pdf
