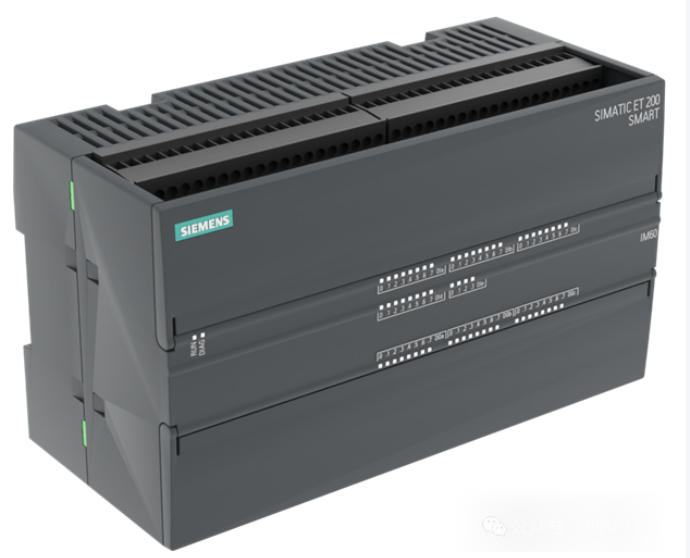

SIMATIC ET 200 SMART IM60 是一个高度灵活的可扩展分布式 I/O 系统，用于通过 PROFINET 总线将过程信号连接到上一级控制器。

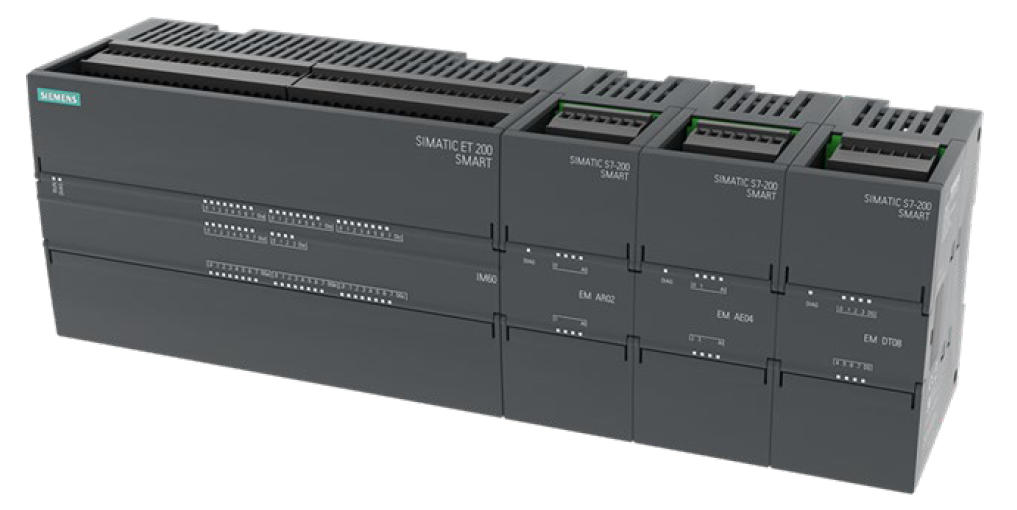

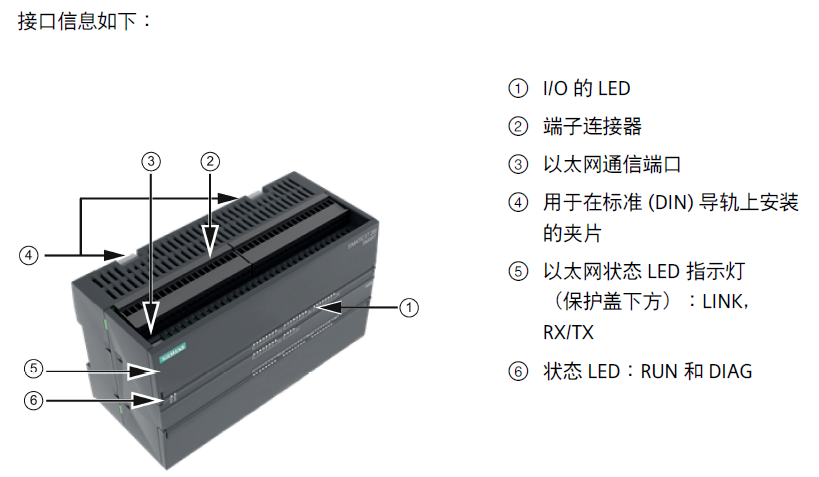

SIMATIC ET 200 SMART PROFINET 接口模块 IM60 最多 6 个 I/O 模块， 1x 集成的 RJ45 插槽 机载 I/O： 36 个 24V DC 数字输入；24 个 24V DC 数字输出；

具有以下特点：

• 结构紧凑

• 易于安装，布线简单

• 灵活性高：SIMATIC ET 200 SMART IM60 支持36路 DI 输入和24路 DO 输出，最多接入 6个扩展模块

• 通过 TIA Portal 轻松组态 SIMATIC ET 200 SMART IM60、扩展模块

• 通信标准为 PROFINET IO

• 可扩展设计：允许用户根据当地的需求调整具体的组态

• 支持4ms~512ms 实时通信周期

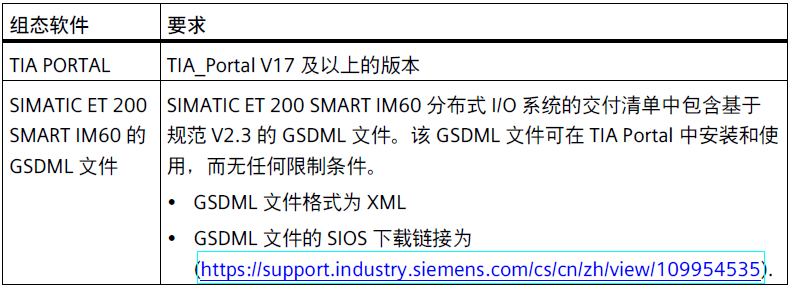

编程组态软件：

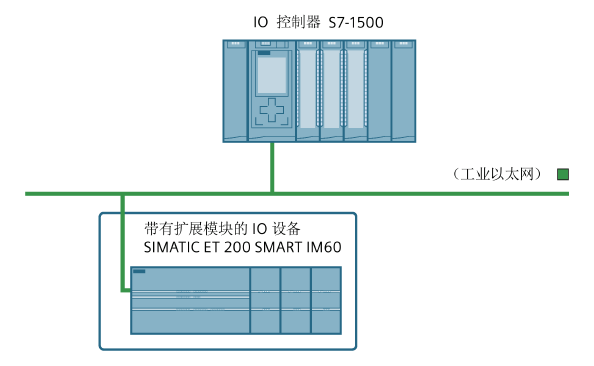

 SMART IM60网络架构示意图：

组态步骤如下：

1. 安装 SIMATIC ET 200 SMART IM60 (页 16)。

2. 连接 SIMATIC ET 200 SMART IM60 (页 30)。

3. 打开博途并创建一个新项目，组态控制器。

4. 检查保护措施。

5. 在博途中添加 SIMATIC ET 200 SMART IM60 和所需的扩展模块 EM 。

6. 接通控制器的电源。

7. 接通 SIMATIC ET 200 SMART IM60 的电源。

8. 将组态下载到控制器。

9. 将控制器切换到 RUN 模式。

10. 检查 LED 指示灯。

11. 测试输入和输出。

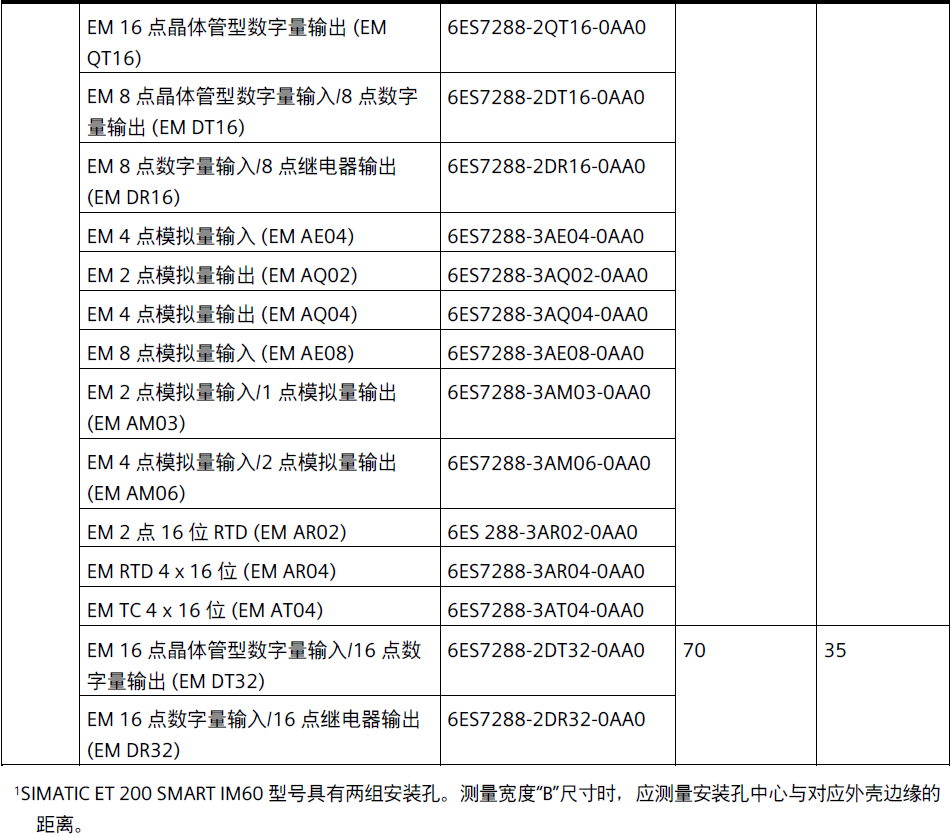

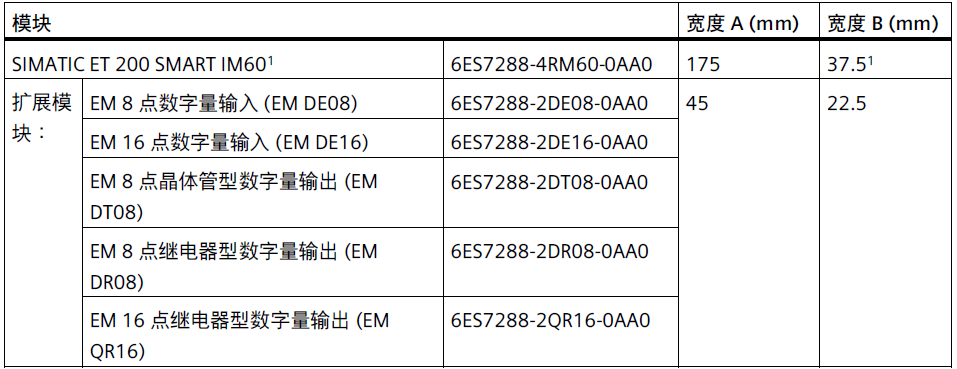

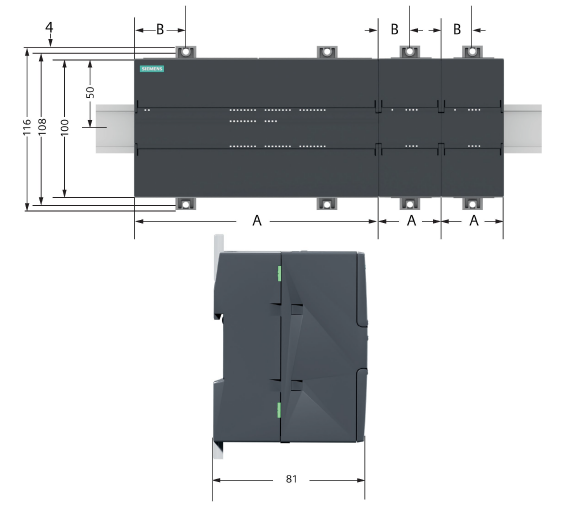

安装尺寸：

SIMATIC ET 200 SMART IM60 和扩展模块都有安装孔，可以很方便地安装到面板上。

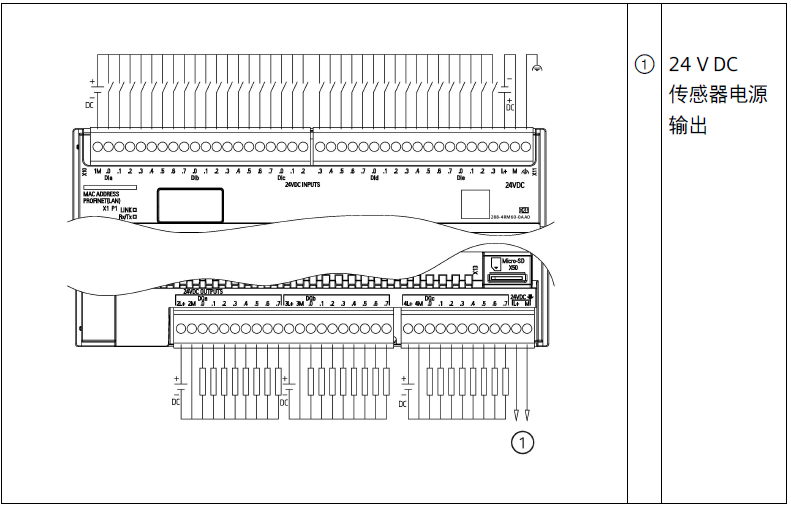

ET 200 SMART IM60 接线图：

案例链接：S7-1200 与 IM60 进行 PROFINET 通信-SIMATIC ET200 SMARTIM60 使用-PLC-西门子下载中心常见问题大全
