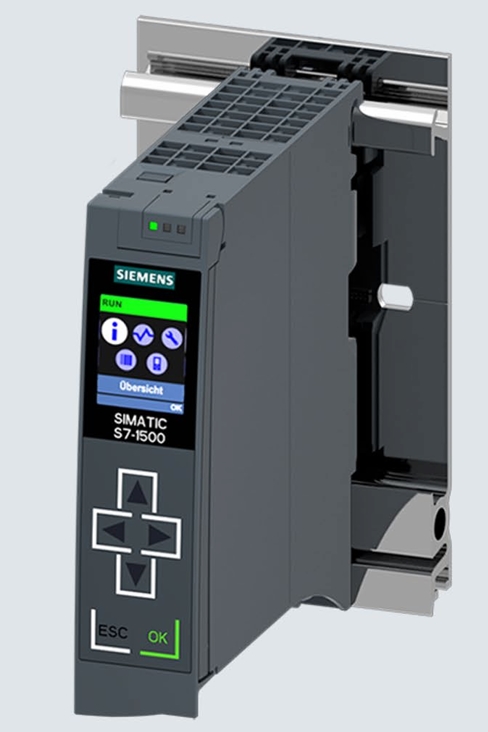

6ES7513-1RL00-0AB0是一款通过工业以太网进行心跳侦测，来实现两台控制器无扰动切换的冗余解决方案。

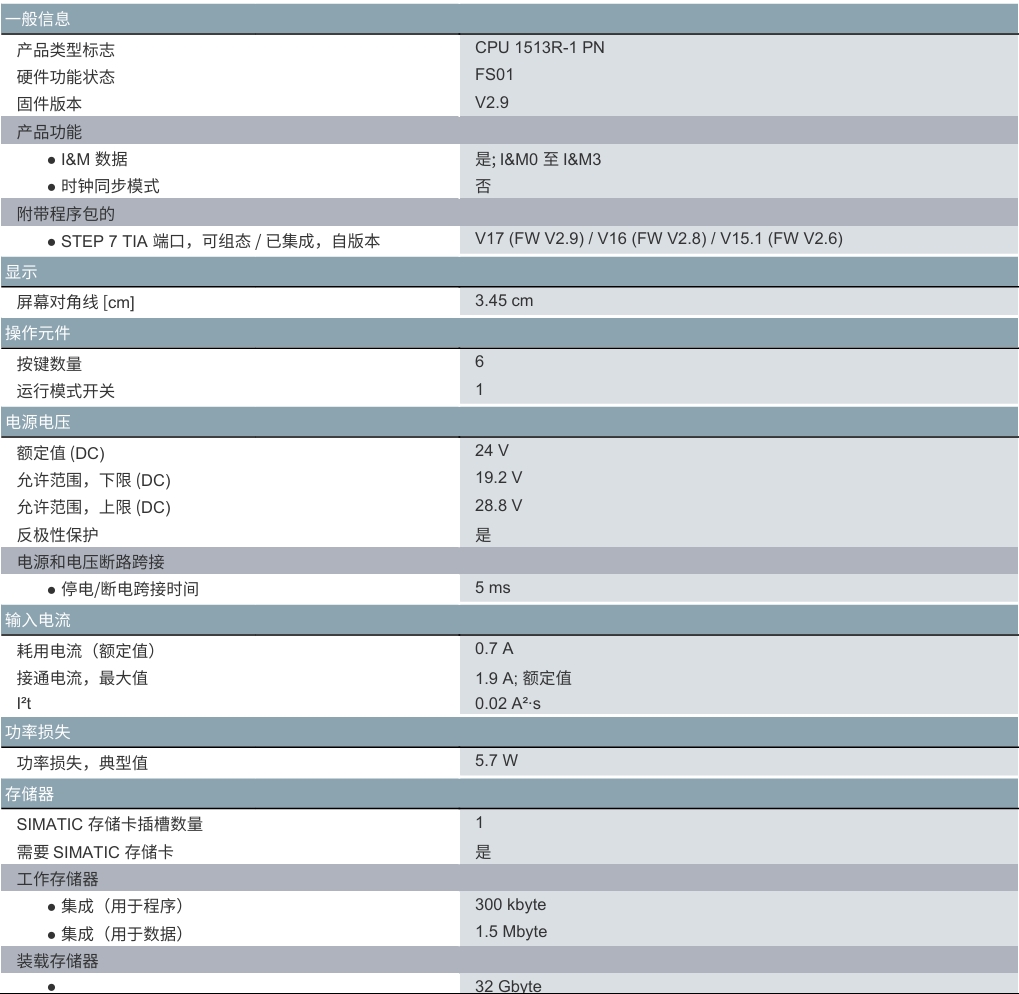

SIMATIC S7-1500R， CPU 1513R-1PN， 中央处理器，带 内存 300KB ⽤于程序及 1.5MB ⽤于数据， 第 1 个接⼝：PROFINET RT 带双端⼝交换机，

需要 SIMATIC 存储卡

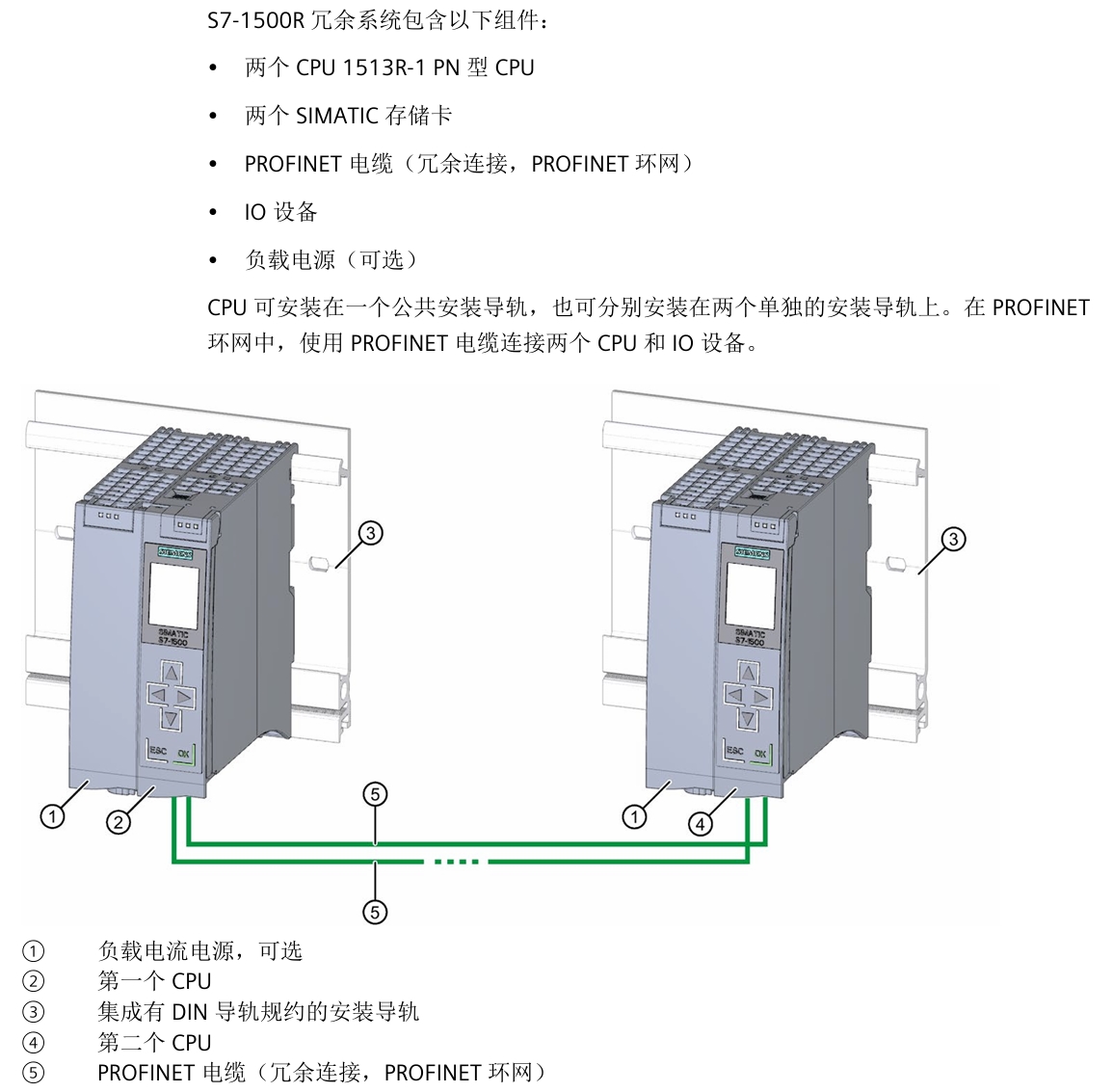

冗余系统内两个 CPU 中的一个将执行过程控制角色（主 CPU）。另一个 CPU 将作为跟随 CPU（备用 CPU）。在操作过程中，各 CPU 所分配的角色可能变更。由于主 CPU 与备用 CPU 间的所有相关数据均进行同步，因此可确保主 CPU 发生故障时可在 CPU 间快速切 换。如果主 CPU 发生故障，则备用 CPU 将在中断处作为新的主 CPU 继续过程控制。 冗余连接是支持 MRP 功能的 PROFINET 环网。CPU 通过 PROFINET 环网进行同步。

例如：



1	处理器CPU 1513R-1 PN	6ES7 513-1RL00-0AB0	西门子	2	个
2	接口模块IM 155-6 PN ST	6ES7 155-6AA01-0BN0	西门子	1	个
3	交换机SCALANCE XC208	6GK5 208-0BA00-2AC2	西门子	1	台
4	DI 16x24VDC ST	6ES7 131-6BH01-0BA0	西门子	5	个
5	DQ 16x24VDC/0.5A ST	6ES7 132-6BH01-0BA0	西门子	3	个
6	AI 8xI 2-/4-wire BA	6ES7 134-6GF00-0AA1	西门子	2	个
7	AQ 4xU/I ST	6ES7 135-6HD00-0BA1	西门子	3	个
8	接线臂	6ES7 193-6BP00-0DA0	西门子	13	个
