AFCI测试平台软件旨在对光伏储能逆变器进行模拟测试人机监控界面。

AFCI: （Arc-Fault Circuit-Interrupter）即电弧故障分断器。 它是通过识别电路中的电弧故障特征信号,在电弧故障发展成为火灾或电路出现短路之前断开电源电路的一种保护装置。

储能逆变器是一种将电能进行储存并转换为可用能源的关键设备。然而，在储能逆变器的运行过程中，由于电路故障或其他原因，往往会发生电弧现象，产生弧光和火花。这些弧光和火花不仅对设备本身造成损坏，还可能引发电气火灾，造成人员伤亡和财产损失。为了提高储能逆变器的安全性能，并防止弧光故障引起火灾和电击等潜在危险，AFCI技术被引入到储能逆变器中。AFCI技术能够检测和隔离电力系统中的弧光故障，及时切断电路，有效地保护设备和人员的安全。引入AFCI技术可以有效预防拉弧故障的发生，避免火灾和电气事故的发生。

首先，AFCI技术能够实时监测电路中的电压和电流波形，并通过比较实际波形与标准波形的差异来检测电弧现象。一旦检测到异常电弧，AFCI技术会立即采取切断电路的保护措施，确保电弧得到有效消除。其次，AFCI技术还具有故障记忆功能。即使电弧被成功切断，AFCI技术也能够将故障信息记录下来，并在设备重新启动时进行自检，以排除潜在的故障问题，提高设备的可靠性和稳定性。此外，AFCI技术还可以与其他安全装置相结合，在保护范围和效果上实现优化。例如，可以将AFCI技术与短路保护器、漏电保护器等配合使用，构建多层次的安全保护体系，提高整个系统的安全性能。最后，AFCI技术还可以提供给用户详细的故障报告和历史记录。通过监测和记录电弧事件，用户可以及时了解设备运行状态，及时处理故障，从而减少停机时间和维修成本。

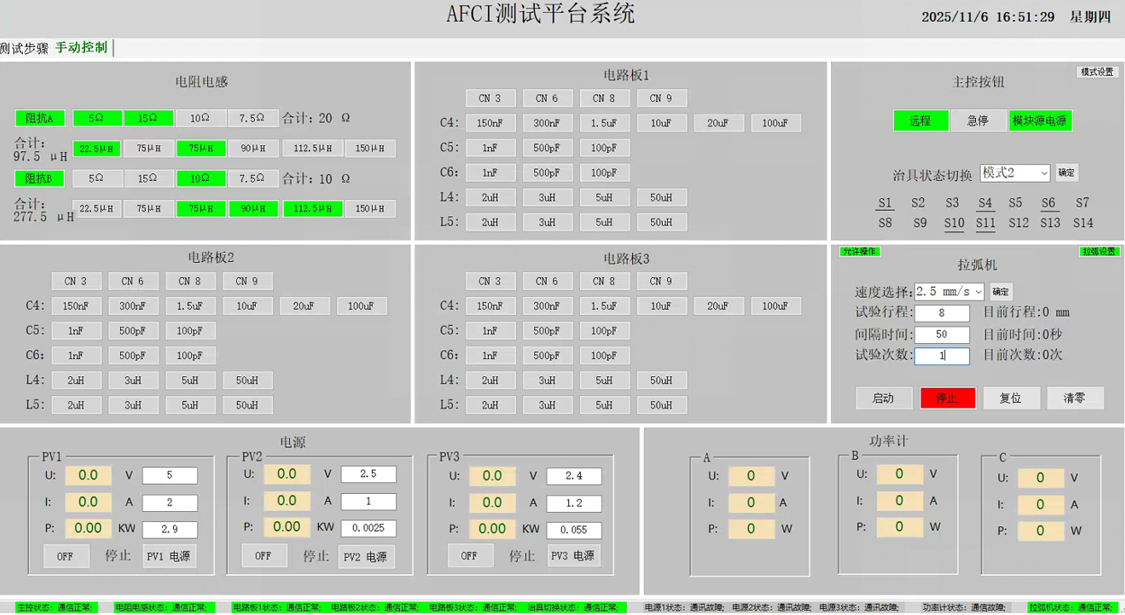

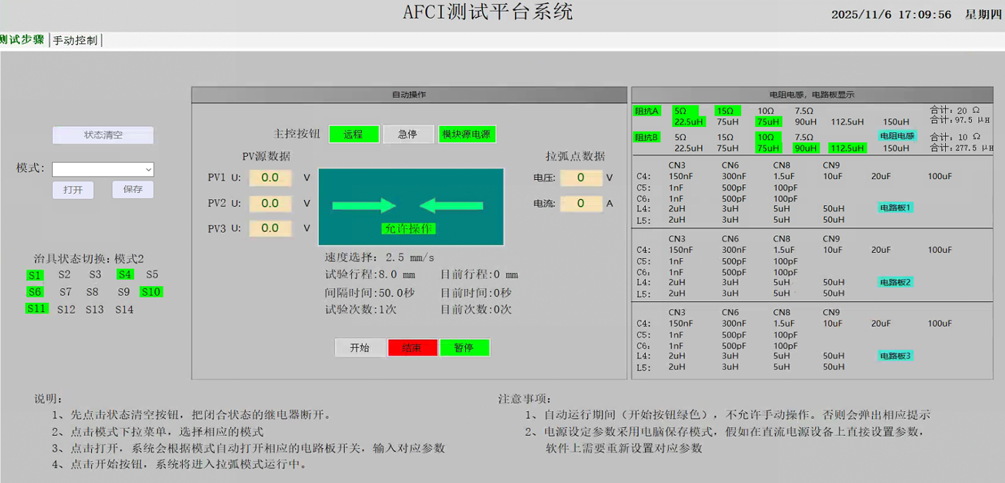

以下为公司给用户开发的AFCI拉弧机软件界面：
